4-2 Manual del usuario
Comunicaciones
Si utiliza una LAN Gigabit Ethernet (1000 megabits por segundo, 1000BASE-
TX), asegúrese de que establece la conexión con un cable CAT5 o CAT5E.
(Se recomienda utilizar un cable CAT5E.) No podrá utilizar un cable CAT3.
Si utiliza una LAN Fast Ethernet (100 megabits por segundo, 100BASE-TX),
asegúrese de que establece la conexión con un cable CAT5. No podrá
utilizar un cable CAT3.
Si utiliza una LAN Ethernet (10 megabits por segundo, 10BASE-T), podrá
establecer la conexión con un cable CAT5 o CAT3.
Conectando
Para conectar el cable de la LAN, siga estos pasos.
1. Guarde el trabajo. Apague el ordenador y todos los dispositivos
externos conectados al Duplicador de puertos y el ordenador.
2. Conecte un extremo del cable al conector para LAN del Duplicador de
puertos. Presione con cuidado hasta que oiga un “clic” que indica que
está bien conectado.

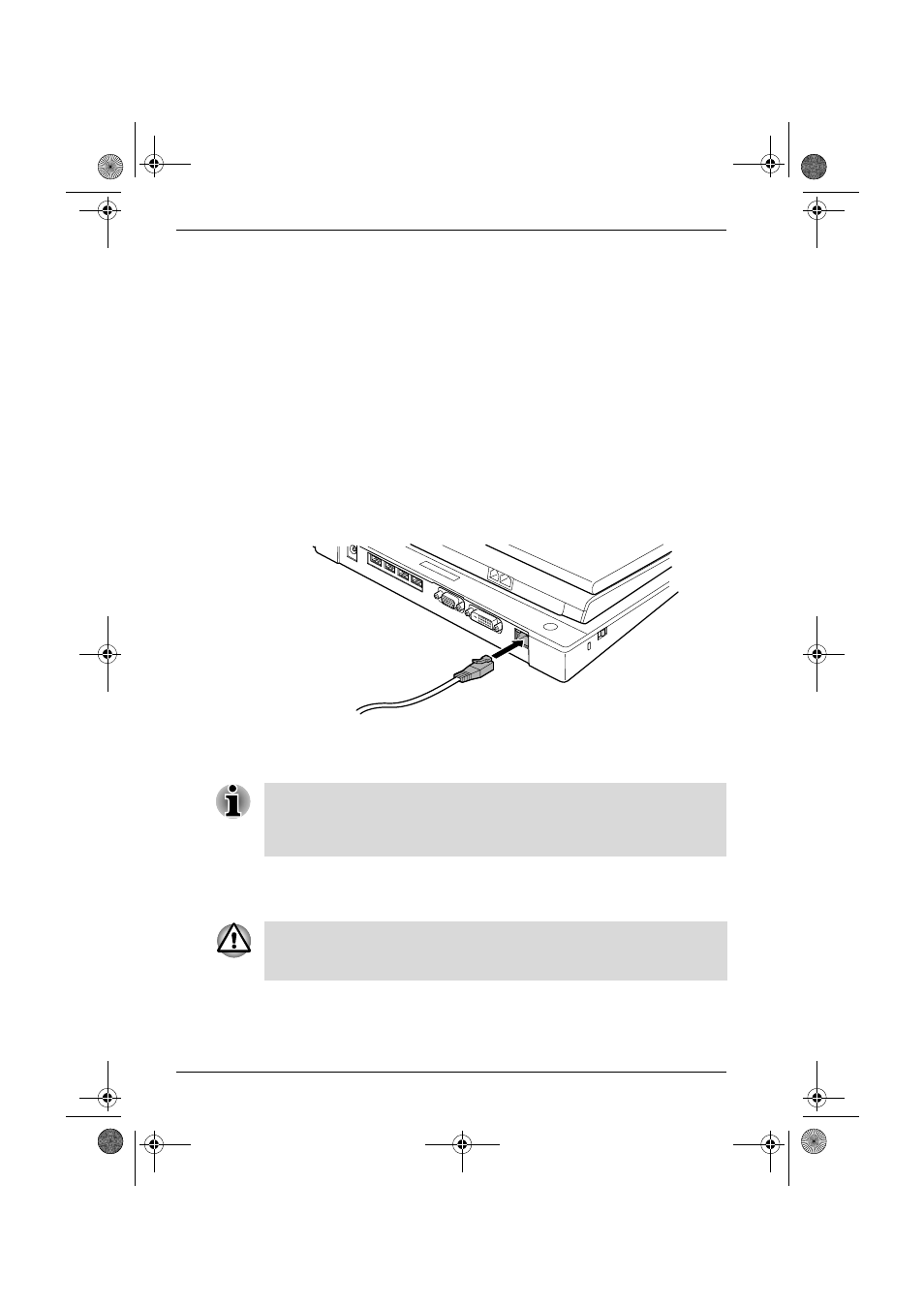

Figura 4-2 Conexión del cable de LAN
3. Conecte el otro extremo del cable a un conector del hub de la LAN.
Consulte al administrador de la LAN antes de conectar con el hub.
Desconexión
Para desconectar el cable de la LAN, siga estos pasos.
1. Apriete la palanca que presenta el conector del Duplicador de puertos y
tire del conector.
2. Desconecte el cable del hub de la LAN de la misma forma. Consulte al
administrador de la LAN antes de desconectar del hub.
Cuando el ordenador esté intercambiando datos con la LAN, el indicador
de LAN activa se iluminará en color naranja. Cuando el ordenador está
conectado al concentrador de una LAN pero no está intercambiando
datos, el indicador de Enlace se ilumina en color verde.
Antes de desconectar el cable de la LAN, asegúrese de que el ordenador
no está accediendo a datos. El LED verde se iluminará para indicar que
puede desconectar sin problemas.
