Capítulo 11:
HDMI Control
Importante
• El nombre de la función KURO LINK usado en la web
y en los catálogos recibe el nombre de HDMI Control
en el manual de instrucciones y en el producto.
Conectando este receptor a un televisor de pantalla
plana de Pioneer o a un grabador HDD/DVD, que sean
compatibles con HDMI Control, mediante un cable
HDMI, usted puede controlar este receptor con el mando
a distancia del televisor de pantalla plana conectado, y
también puede hacer que el televisor de pantalla plana
conectado cambie automáticamente las entradas en
respuesta a las operaciones hechas en esta unidad.
Consulte el manual de instrucciones de su televisor de
pantalla plana para tener más información de las
operaciones que pueden hacerse empleando la conexión
con un cable HDMI.
• No puede usar esta función con componentes que
no son compatibles con HDMI Control.
• No podemos garantizar que esta unidad funcione
con otros componentes compatibles con HDMI
Control que no sean fabricados por Pioneer.

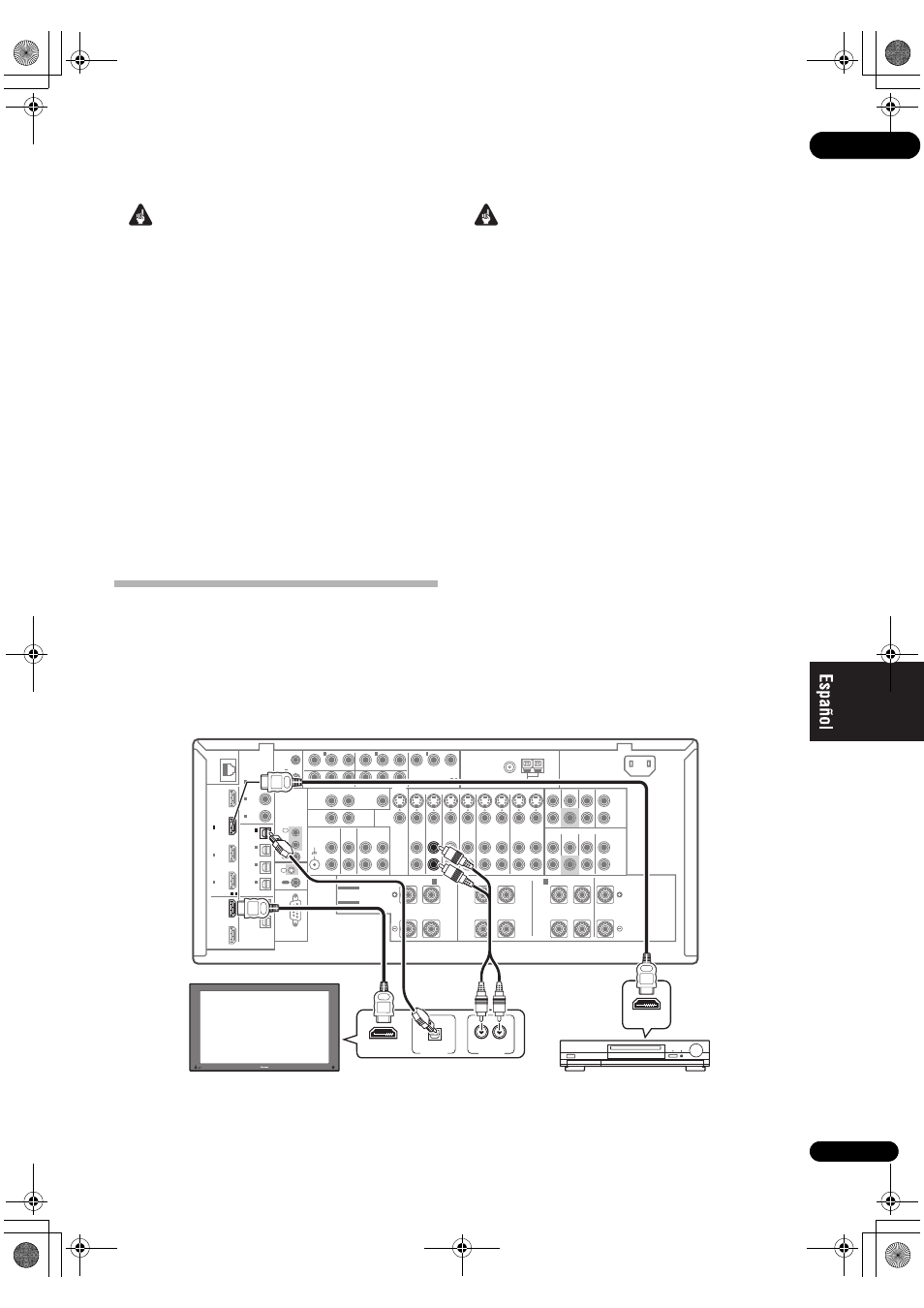

Cómo hacer conexiones HDMI Control
Puede usar la operación sincronizada para un televisor
de pantalla plana conectada y para un máximo de otros
cuatro componentes.
Asegúrese de conectar el cable de audio del televisor de
pantalla plana a la entrada de audio de esta unidad.
Importante
• Cuando conecte este sistema o cambie conexiones,
asegúrese de apagarlo y desconectar el cable de
alimentación de la toma de la pared.
Conecte el cable de alimentación a la toma de la
pared después de completar todas las conexiones.
• Después de conectar este receptor a una toma de CA
empieza un proceso de inicialización de 15
segundos. Durante la inicialización no puede hacer
ninguna operación. El indicador HDMI de la pantalla
parpadea durante la inicialización, y usted podrá
encender este receptor una vez que el indicador deje
de parpadear.
• Para aprovechar al máximo esta función le
recomendamos conectar directamente su
componente HDMI al terminal HDMI de este
receptor, no a un televisor de pantalla plana.
•
SC-LX81 solamente: Para utilizar la función de control
HDMI, conecte este receptor y el televisor de pantalla
plana usando el terminal
HDMI OUT 1. La conexión
del componente compatible con control HDMI
utilizando el terminal
HDMI OUT 2 puede causar
fallos de funcionamiento. Si pasa esto, desactive el
ajuste del control HDMI del componente compatible
con control HDMI.
• HDMI Control es compatible con hasta cuatro
unidades, dos reproductores DVD o de discos Blu-ray
y dos grabadores DVD o de discos Blu-ray. (El
máximo número de unidades puede cambiar
dependiendo del televisor de pantalla plana
conectada.)
LAN
(10/100)
DIGITAL
OPTICAL
RS-232C
HDMI
COAXIAL
COMPONENT VIDEO
ANTENNA
PRE OUT
MULTI CH IN
A
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
SOURCE
OUT
ZONE3/
SOURCE
OUT
3
1
ASSIGNABLE -
3
1
ASSIGNABLE -
(HDMI
CTRL)
ASSIGNABLE
ASSIGNABLE
(CD-R)
IN
4
(VIDEO1)
IN
3
(DVR1)
IN
2
(TV/SAT)
IN
1
IN
3
(DVR2)
IN
2
(CD)
IN
1
(DVD)
IN
1
IN
2
(OUTPUT
12V
TOTAL
50mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P
R
P
B
Y
P
R
P
B
Y
P
R
P
B
Y
(VIDEO1)
IN
3
(VIDEO2)
R
ZONE 2 OUT
MONITOR
OUT
PHONO
IN
CD
IN
DVD
IN
TV/SAT
IN
VIDEO1
IN
VIDEO2
IN
OUT
DVR1
IN
OUT
DVR2
IN
OUT
IN
CD-R/TAPE
SIGNAL
GND
ZONE 2
OUT
ZONE 3
OUT
VIDEO
VIDEO
S-VIDEO
FRONT
CENTER
SUBWOOFER
SURROUND SURROUND BACK
FRONT
CENTER
CENTER
L
R
FRONT
B
L
R SURROUND BACK/
L
R
SURROUND
SUBWOOFER
SURROUND SURROUND BACK
(Single)
(Single)
L
L
R
L
R
L
R
FM UNBAL 75
AM LOOP
SPEAKERS
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
AC IN
HDMI
IN
1
OUT
1
3
1
ASSIGNABLE -
(HDMI
CTRL)
OPTICAL
ASSIGNABLE
(TV/SAT)
IN
1
TV/SAT
IN
HDMI OUT
AUDIO OUT
AUDIO
R
L
DIGITAL OUT
HDMI IN
SC-LX81
Monitor o televisor de pantalla plana
compatible con HDMI
Componente equipado con HDMI
