Configuración MULTI-ZONE secundaria (Zone 3)
•

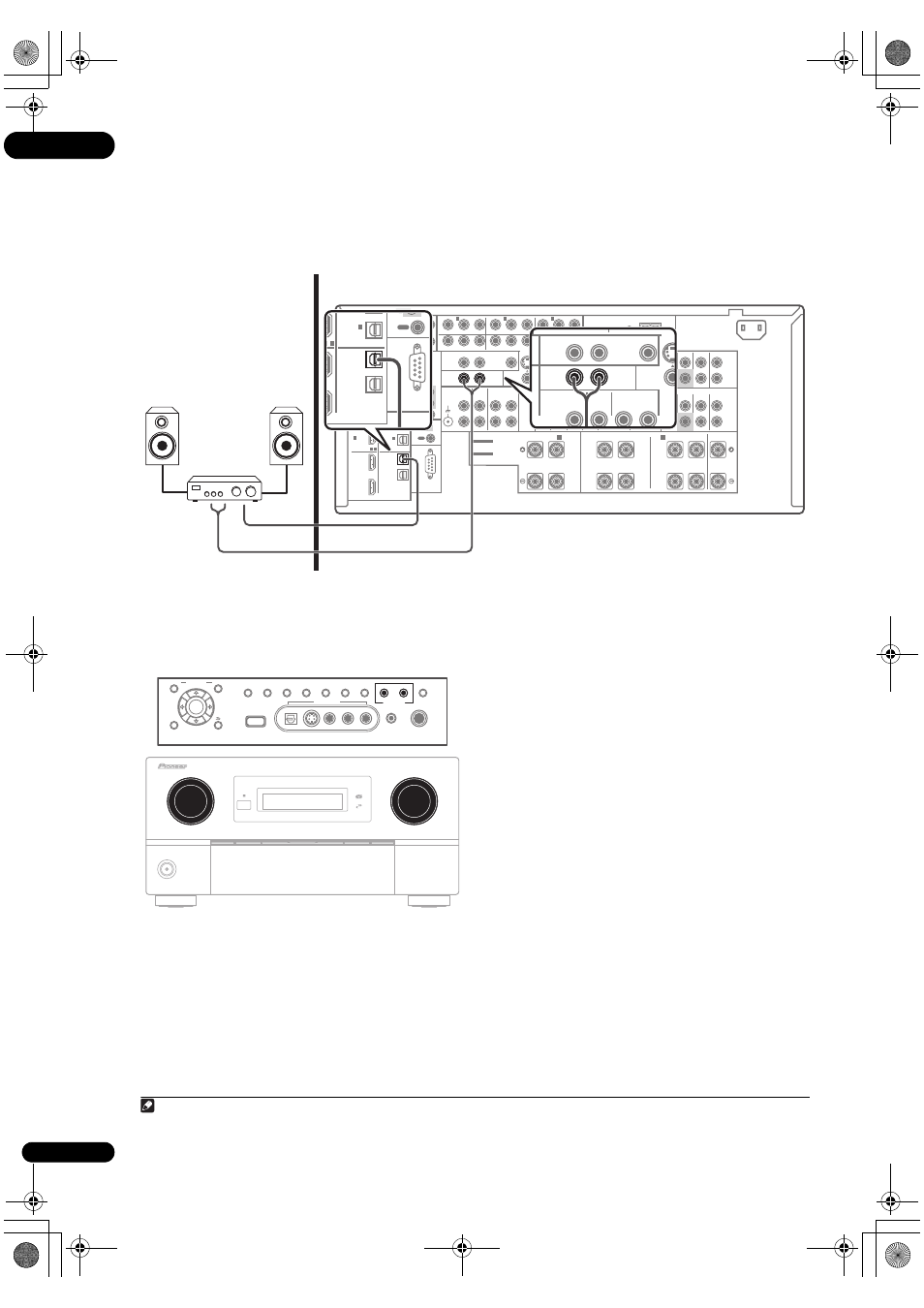

Conecte un amplificador independiente a la salida
digital ZONE3/SOURCE OUT de la parte posterior de
este receptor.
El amplificador debe tener una entrada digital óptica
para realizar esta conexión. Esto le permitirá escuchar la
salida digital de un componente en una segunda zona
secundaria.
Uso de los controles MULTI-ZONE
En los pasos siguientes se utilizan los controles del panel
frontal para ajustar el volumen de la zona secundaria y
seleccionar las fuentes. Consulte
Controles MULTI-ZONE
del mando a distancia en la página 67.
1
Pulse MULTI-ZONE & SOURCE ON/OFF en el panel
frontal.
Con cada pulsación se seleccionará una opción MULTI-
ZONE:
•
ZONE 2 ON – Selecciona su zona secundaria
principal (
ZONE 2)
•
ZONE 2&3 ON – Selecciona ambas zonas
secundarias
•
ZONE 3 ON – Selecciona su segunda zona
secundaria (
ZONE 3)
•
MULTI-ZONE OFF – Desactiva la función MULTI-
ZONE
El indicador
MULTI-ZONE se enciende cuando se ha
encendido el control MULTI-ZONE.
2
Pulse CONTROL para seleccionar las zonas
secundarias que quiera.
Si seleccionó
ZONE 2&3 ON anteriormente podrá
cambiar entre
ZONE 2 y ZONE 3.
• Cuando el receptor esté encendido,
1
asegúrese de
que las operaciones de la zona secundaria se
realicen mientras se muestra
ZONE y que la(s)
zona(s) secundaria(s) seleccionada(s) aparezcan en
la pantalla. Si la pantalla no muestra esta
información, los controles del panel frontal sólo
afectarán a la zona principal.
