Pioneer SC-LX71 - Manual (Page 24)

03
24
Sp

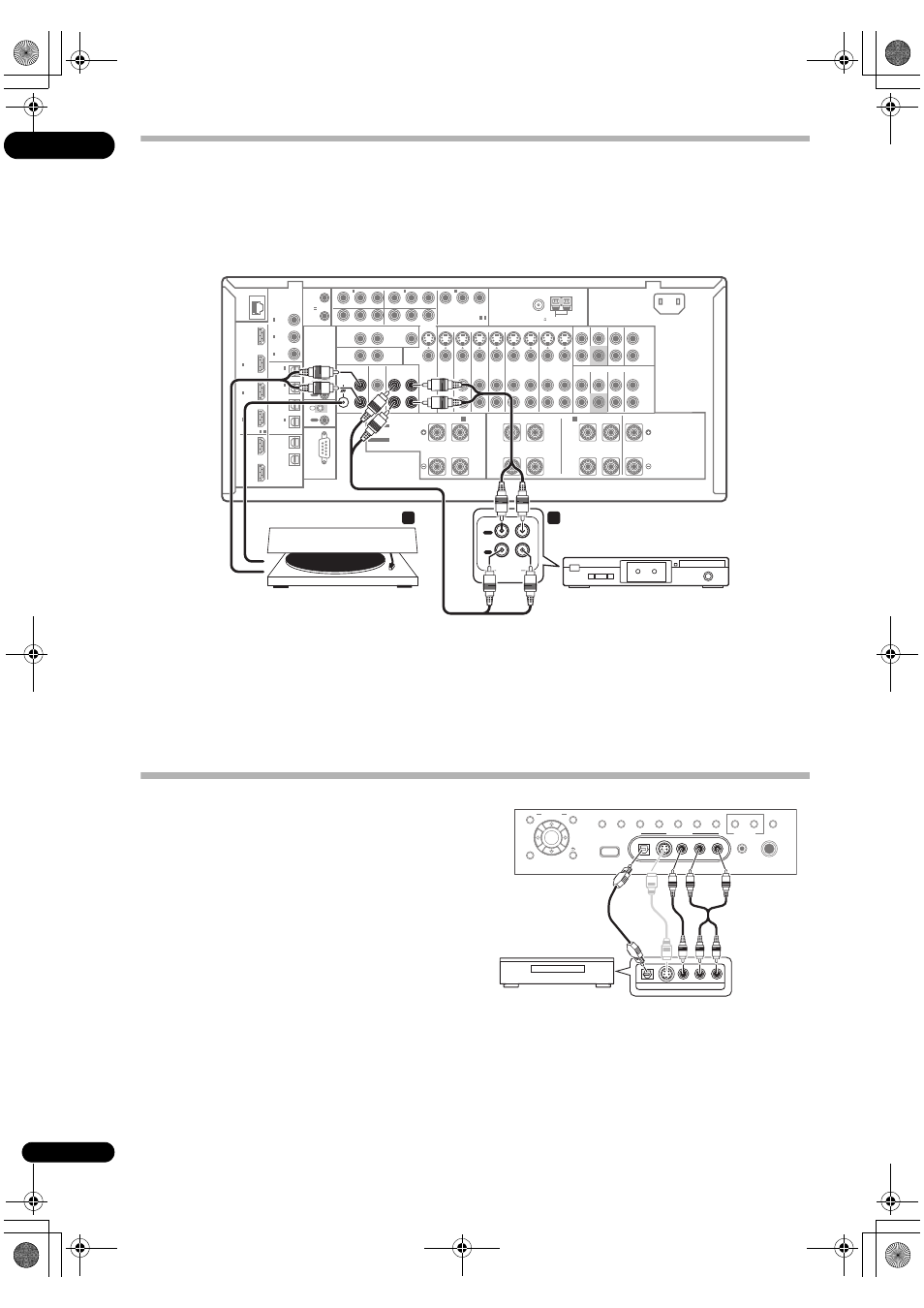

Conexión de fuentes de audio analógicas
Este receptor incluye cinco entradas de audio estéreo. Una de estas entradas tiene las salidas correspondientes para
el uso con grabadoras de audio.
Una de las entradas de audio ( PHONO) es una entrada exclusiva para giradiscos que no se debe usar para ningún
otro tipo de componente. Esta entrada también tiene un terminal de conexión a tierra que es necesario para la mayoría
de giradiscos.
1 Conecte las salidas de audio analógicas del
componente fuente a una de las entradas de AUDIO.
Realice la conexión con un cable de audio RCA/
fonográfico estéreo.
• Si va a conectar una pletina de casete, una
grabadora de MD, etc., conecte las salidas de audio
analógicas (
OUT) a las entradas de audio analógicas
de la grabadora.
2 Sólo giradiscos: Conecte las salidas de audio estereo
a las entradas PHONO.
• Si el giradiscos tiene un cable de conexión a tierra,
fíjelo al terminal de tierra de este receptor.
• Si el giradiscos tiene salidas de nivel de línea (p. ej.,
tiene una preamplificador fonográfico incorporado),
conéctelo a las entradas de
CD.
Conexión de un componente a las entradas del panel frontal
Las entradas del panel frontal incluyen un conector de
vídeo compuesto (
VIDEO), un conector de vídeo S
( S-VIDEO), entradas de audio analógicas estéreo
( AUDIO L/R) y una entrada de audio digital óptica
( DIGITAL IN). Puede usar estas conexiones para
cualquier tipo de componente de audio/vídeo, pero son
especialmente adecuadas para los equipos portátiles,
como videocámaras, consolas de videojuegos y equipos
de audio/vídeo portátiles.
• Presione la parte inferior de la puerta del panel
frontal para tener acceso a las conexiones de vídeo
delanteras.
• Seleccione estas entradas utilizando el botón INPUT
SELECT (en el mando a distancia) o el dial INPUT
SELECTOR (del panel frontal) para seleccionar
VIDEO 3.
LAN (10/100)
DIGITAL
OPTICAL
RS-232C
HDMI COMPONENT VIDEO
ANTENNA
PRE OUT
MULTI CH IN
A
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
SOURCE
OUT
ZONE3/
SOURCE
OUT
3 1 ASSIGNABLE -
3 1 ASSIGNABLE -
(HDMI
CTRL)
ASSIGNABLE
(CD-R)
IN 4
(VIDEO1)
IN 3
(DVR1)
IN 2
(TV/SAT)
IN 1
IN 3 (DVR2)
IN 2 (CD)
IN 1 (DVD)
IN 1 IN 2
(OUTPUT
12V
TOTAL
50mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P R P B Y P R P B Y
P R P B Y (VIDEO1)
IN 3
(VIDEO2)
R
ZONE 2 OUT MONITOR
OUT
PHONO
IN
CD
IN
DVD
IN
TV/SAT
IN
VIDEO1
IN
VIDEO2
IN OUT
DVR1
IN OUT
DVR2
IN OUT IN
CD-R/TAPE
SIGNAL
GND
ZONE 2
OUT
ZONE 3
OUT VIDEO
VIDEO S-VIDEO FRONT CENTER
SUBWOOFER
SURROUND SURROUND BACK
FRONT CENTER
CENTER L R FRONT B L R SURROUND BACK/ L R SURROUND
SUBWOOFER
SURROUND SURROUND BACK
(Single)
(Single)
L
L
R
L
R
L
R
FM UNBAL 75 AM LOOP
SPEAKERS
COAXIAL
ASSIGNABLE
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
AC IN
PHONO
IN OUT IN
CD-R/TAPE
SIGNAL
GND L
R
PLAY
OUT
IN
REC
R L
AUDIO IN/OUT
2 1
SC-LX81
Giradiscos Pletina de casete, etc.
VIDEO3 INPUT
DIGITAL IN S-VIDEO VIDEO L R AUDIO PHONES
SPEAKERS CONTROL
MULTI-ZONE
& SOURCE
ON/OFF
MCACC
SETUP MIC
PARAMETER
ENTER
(TUNE)
(TUNE)
(ST) (ST)
AUDIO VIDEO
TUNER EDIT
iPod DIRECT
USB
AUTO SURR/
STREAM DIRECT
HOME
THX
STANDARD
SURROUND ADVANCED
SURROUND STEREO/
A.L.C. BAND
HOME MENU RETURN
VIDEO3 INPUT
DIGITAL IN S-VIDEO VIDEO L R AUDIO
VIDEO OUTPUT DIGITAL OUT
Juego de TV, cámara de
vídeo, etc.
