03

27

Sp

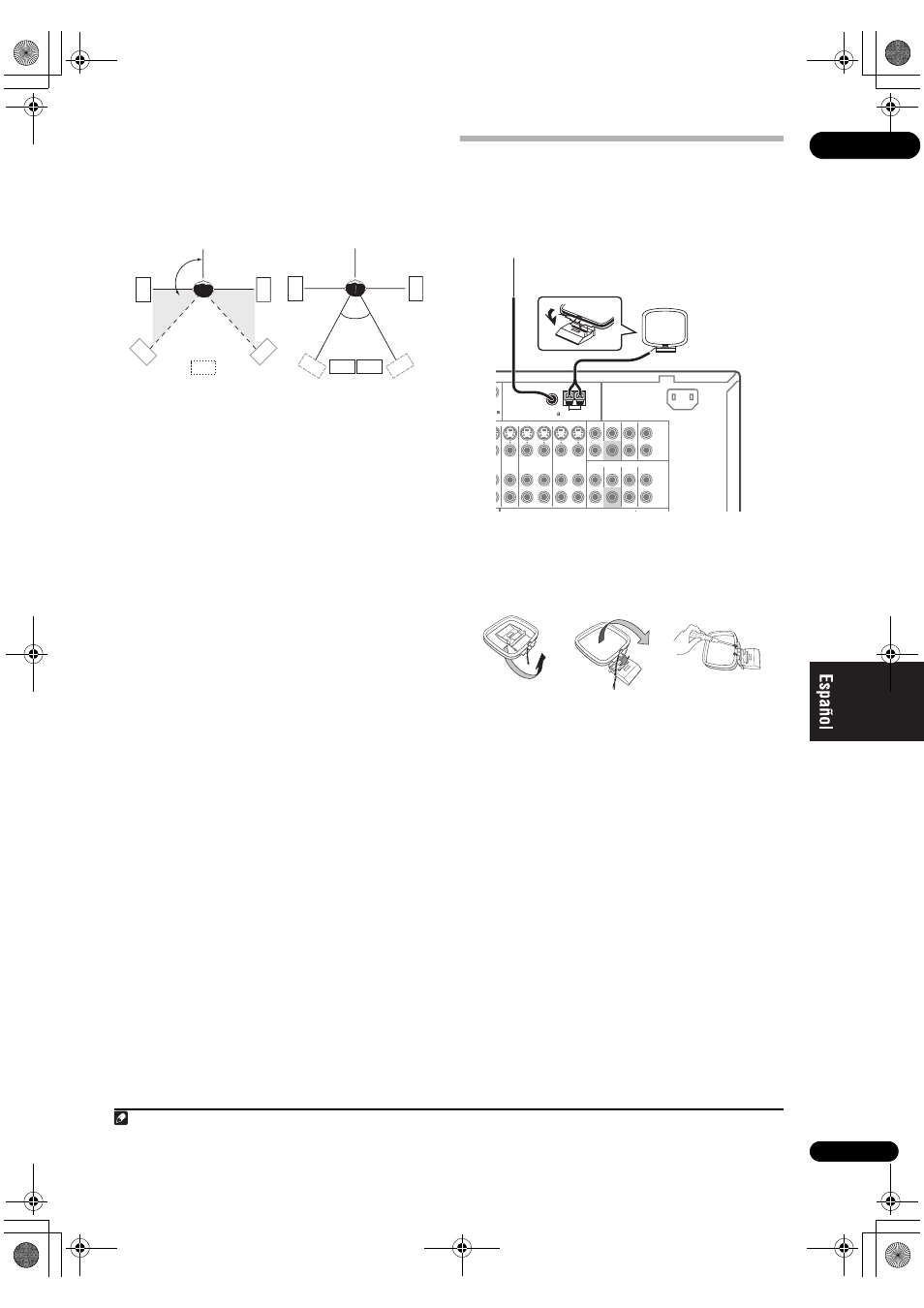

Los siguientes diagramas muestran la orientación
recomendada para los altavoces de sonido envolvente y
sonido envolvente trasero. El primer diagrama (

fig. A)

muestra la orientación con sólo un altavoz de sonido
envolvente trasero (o ninguno) conectado. El segundo
diagrama (

fig. B) muestra la orientación con dos

altavoces de sonido envolvente traseros conectados.

Conexión de antenas

Las antenas suministradas permiten escuchar
fácilmente la radio AM y FM. Si observa que la calidad de
recepción es mala, una antena exterior debería
proporcionarle una mejor calidad de sonido—consulte
Conexión de antenas externas en la página 28.

Antena de cuadro de AM

1

Monte el soporte tal y como se muestra en la

ilustración.

1

• Gire el soporte en la dirección indicada (

fig. A).

• Fije el cuadro al soporte (

fig. B).

• La antena de AM se puede fijar a una pared (

fig. C).

Antes de fijarla, asegúrese de que la recepción es
satisfactoria.

2

Retire los protectores de los dos hilos del cable de

antena de AM.

3

Presione las pestañas del terminal de antena del

AM LOOP para abrirlas e insertar un hilo en cada
terminal.

4

Suelte las pestañas y fije los hilos de la antena de

AM.

5

Coloque la antena de AM sobre una superficie lisa y

oriéntela en la dirección que ofrezca la mejor recepción.
Evite colocar la antena cerca de ordenadores, televisores
u otros dispositivos eléctricos. No permita que entre en
contacto con objetos metálicos.

LS

LS

RS

RS

SB

LS

RS

SBL

SBL

SBR

SBR

90° a 120°

0° a 60°

fig. A

fig. B

Nota

1 No utilice ninguna antena que no sea la de cuadro de AM suministrada.

EO

ANTENNA

PRE OUT

MULTI CH IN

3

-

O1

VIDEO2

IN

OUT

DVR1

IN

OUT

DVR2

IN

S-VIDEO

FRONT

CENTER

SUBWOOFER

SURROUND SURROUND BACK

FRONT

CENTER

SUBWOOFER

SURROUND SURROUND BACK

(Single)

L

R

L

R

FM UNBAL 75

AM LOOP

AC IN

ANTENNA

FM UNBAL 75

AM LOOP

SC-LX81

fig. A

fig. B

fig. C

SCLX81_71_SP.book Page 27 Monday, June 2, 2008 6:07 PM
