Conexión de un receptor ir, Controles multi-zone del mando a distancia – Pioneer SC-LX71 User Manual
Page 67
09
67
Sp
3
Utilice el dial INPUT SELECTOR para seleccionar la
zona que ha seleccionado.
Por ejemplo,
ZONE 2 CD-R envía la fuente conectada a
las entradas
CD-R a la zona secundaria principal (ZONE
2).
• Si selecciona
TUNER, puede usar los controles
TUNER para seleccionar una emisora
presintonizada (si tiene dudas sobre cómo hacerlo,
consulte
Presintonización de emisoras en la
página 41).
1
4
Utilice el dial MASTER VOLUME para ajustar el
volumen.
Esto sólo es posible si se ha seleccionado el control de
volumen
VARIABLE en Configuración de audio ZONE en
la página 93.
2
5
Cuando termine, pulse de nuevo CONTROL para
volver a los controles de la zona principal.
También puede pulsar
MULTI-ZONE & SOURCE ON/
OFF del panel frontal para desactivar toda la salida a la(s)
zona(s) secundaria(s).
3
Controles MULTI-ZONE del mando a distancia
Ponga el conmutador de funcionamiento MULTI-ZONE
en
ZONE 2 o ZONE 3 para utilizar la zona
correspondiente.
En la tabla siguiente se muestran los posibles controles
MULTI-ZONE del mando a distancia:

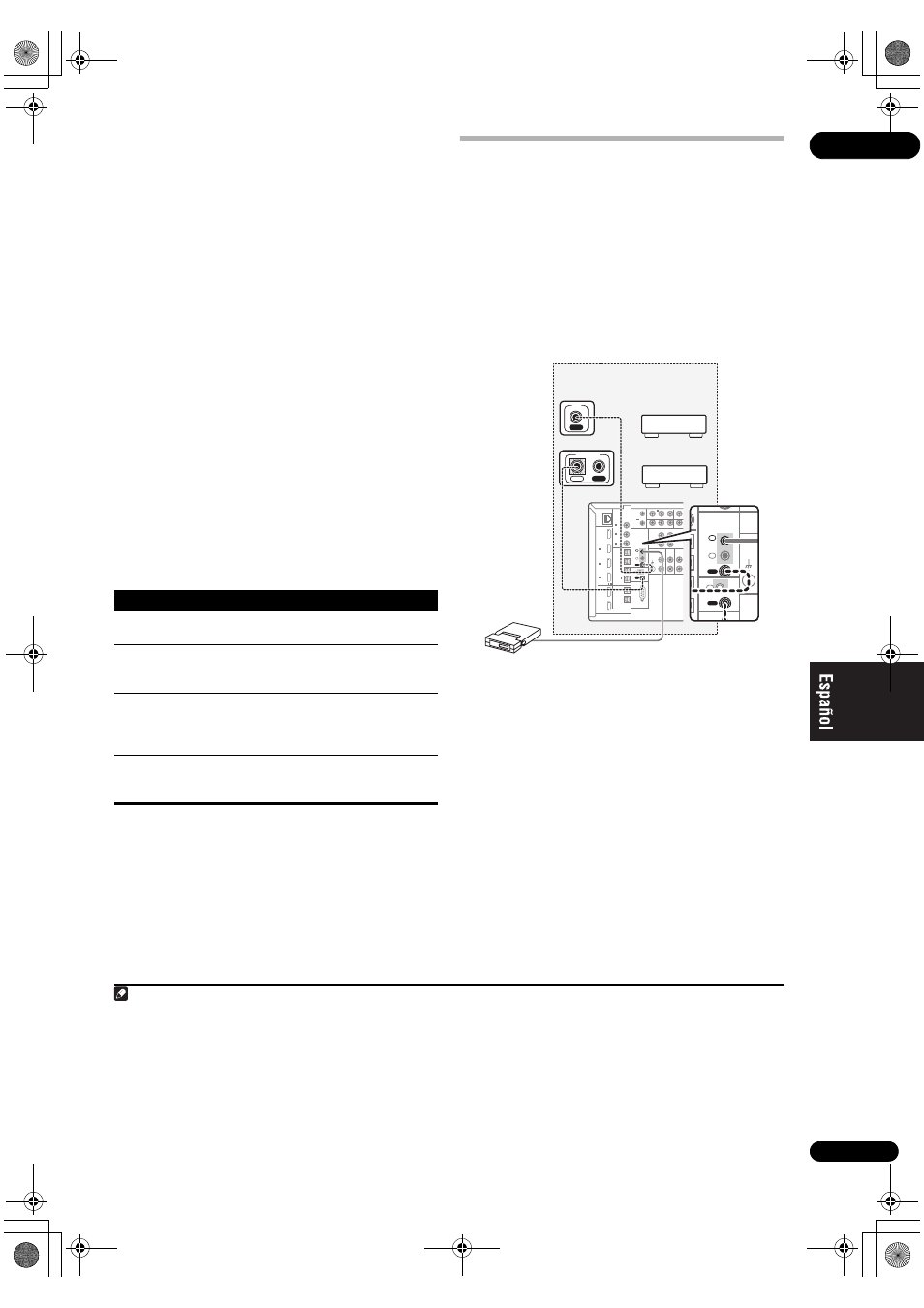

Conexión de un receptor IR
Si guarda los componentes estéreo en un armario
cerrado o en una unidad de estantes, o si quiere usar el
mando a distancia de zona secundaria en otra zona,
puede usar un receptor IR opcional (como una unidad
Niles o Xantech) para controlar el sistema, en lugar del
sensor del mando a distancia del panel frontal de este
receptor.
4
1
Conecte el sensor del receptor IR al conector IR IN 1
del panel trasero de este receptor.
Si piensa usar también un receptor IR independiente en
la zona secundaria, conéctelo a este conector
IR IN 2.
2
Conecte el conector IR IN de otro componente al
conector IR OUT de la parte posterior de este receptor
para conectarlo al receptor IR.
Consulte el manual suministrado con el receptor IR para
saber cuál es el tipo de cable necesario para la conexión.
• Si desea conectar un componente Pioneer al
receptor IR, consulte
Utilización de otros
componentes Pioneer con el sensor de esta unidad en
la página 106 para conectar los conectores
CONTROL, en lugar del conector IR OUT.
Nota
1 No se puede sintonizar más de una emisora a la vez en el sintonizador. Por lo tanto, si se cambia la emisora en una zona, la emisora también
cambiará en la otra zona. Asegúrese de no cambiar la emisora mientras graba una emisión de radio.
2 El nivel de volumen de la zona principal es independiente del nivel de volumen de la zona secundaria.
3 • No podrá desactivar la zona principal por completo a menos que primero desactive el control MULTI-ZONE.
• Cuando no vaya a utilizar la función MULTI-ZONE durante algún tiempo, desconecte la alimentación en la zona secundaria y en la zona
principal para que este receptor esté en el modo de espera.
Botón
Función
Activa/desactiva la corriente en la zona
secundaria seleccionada actualmente.
INPUT
SELECT
Utilice este botón para seleccionar la fuente de
entrada en la zona secundaria seleccionada
actualmente.
Botones
de fuente
de entrada
Utilice estos botones para seleccionar la fuente de
entrada directamente (puede que no funcione con
algunas funciones) en la zona secundaria
seleccionada actualmente.
VOL +/–
Utilice esta opción para ajustar el volumen de
escucha en la zona secundaria seleccionada
actualmente.
4 • Quizá no sea posible controlar el sistema a distancia si el sensor de mando a distancia del receptor IR está expuesto a la luz directa de una
lámpara fluorescente.
• Tenga en cuenta que puede que otros fabricantes no utilicen la terminología IR. Consulte el manual que acompaña al componente para
comprobar la compatibilidad con IR.
• Si utiliza dos mandos a distancia (al mismo tiempo), el sensor remoto del receptor IR tiene prioridad sobre el sensor remoto del panel frontal.
LAN (10/100)
DIGITAL
OPTICAL
RS-232C
HDMI
COAXIAL
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
SOURCE
OUT
ZONE3/
SOURCE
OUT
3
1
ASSIGNABLE -
(HDMI
CTRL)
ASSIGNABLE
ASSIGNABLE
(CD-R)
IN
4
(VIDEO1)
IN
3
(DVR1)
IN
2
(TV/SAT)
IN
1
IN
3
(DVR2)
IN
2
(CD)
IN
1
(DVD)
IN
1
IN
(OUTPUT
12V
TOTAL
50mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P
R
P
B
Y
P
R
(VIDEO1)
R
ZONE 2 OUT
PHONO
IN
CD
IN
OUT
CD-R
SIGNAL
GND
ZONE 2
OUT
ZONE 3
OUT
L
L
R
IR
CONTROL
IN
1
OUT
OUT
IN
IR
IN
OUT
CONTROL
IR
CONTROL
IN
1
IN
IN
2
OUT
OUT
SIGNAL
GND
L
R
Receptor IR
Armario o unidad de estantes
Componentes
que no son
Pioneer
Componente
Pioneer
