Conexión del televisor y del reproductor de DVD

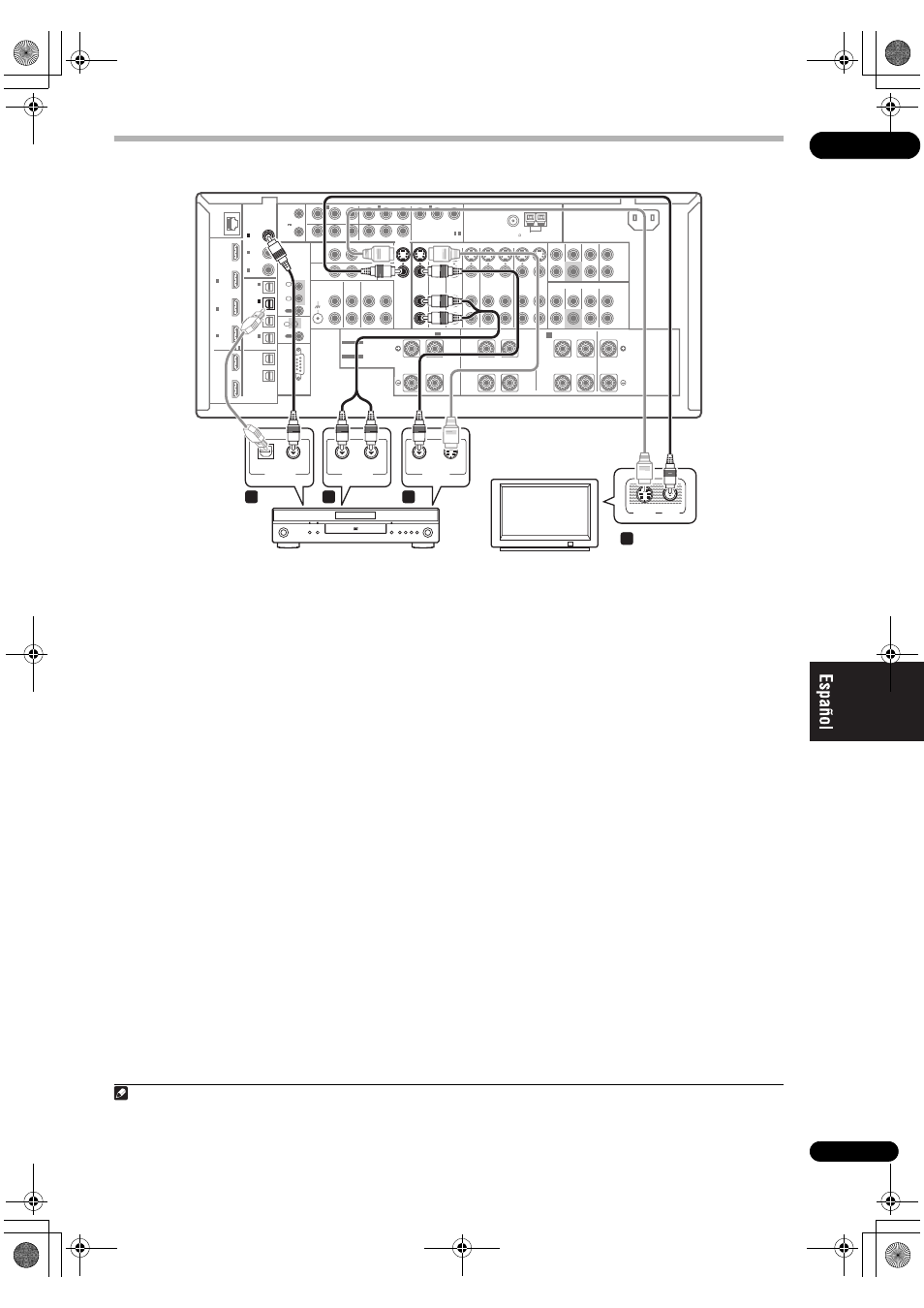

El diagrama muestra la configuración básica para
conectar este receptor a un televisor y a un reproductor
de DVD, con conexiones de vídeo S o de vídeo
compuesto. Las conexiones pueden variar según el
televisor y el reproductor de DVD. Consulte también
Uso
de los conectores de vídeo por componentes en la
página 22 si su televisor y/o reproductor de DVD tiene
entradas/salidas de vídeo por componentes. Si el
reproductor de DVD ofrece salidas de audio analógicas
multicanal, consulte
Conexión de las entradas analógicas
multicanal en la página 61.
1
Conecte el conector de vídeo MONITOR OUT a una
entrada de vídeo del televisor.
Utilice un cable de vídeo RCA/fonográfico estándar para
conectarlo al conector de vídeo compuesto, o bien para
obtener una mayor calidad de vídeo, utilice un cable de
vídeo S para conectarlo al conector de vídeo S.
2
Conecte una salida de vídeo compuesto o de vídeo
S del reproductor de DVD a la entrada DVD VIDEO o
DVD S-VIDEO.
Realice la conexión con un cable de vídeo estándar o con
un cable de vídeo S.
3
Conecte una salida de audio digital de tipo coaxial
1
del reproductor de DVD a la entrada COAXIAL IN 1
(DVD).
Utilice un cable coaxial para audio digital.
4
Conecte las salidas de audio estéreo del
reproductor de DVD a las entradas AUDIO del DVD.
Realice la conexión con un cable RCA/fonográfico
estéreo.
• Si el reproductor de DVD tiene salidas analógicas
multicanal, también puede conectar éstas. Consulte
también
Conexión de las entradas analógicas
multicanal en la página 61.
LAN
(10/100)
DIGITAL
OPTICAL
RS-232C
HDMI
COMPONENT VIDEO
ANTENNA
PRE OUT
MULTI CH IN
A
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
SOURCE
OUT
ZONE3/
SOURCE
OUT
3
1
ASSIGNABLE -
3
1
ASSIGNABLE -
(HDMI
CTRL)
ASSIGNABLE
(CD-R)
IN
4
(VIDEO1)
IN
3
(DVR1)
IN
2
(TV/SAT)
IN
1
IN
3
(DVR2)
IN
2
(CD)
IN
1
(DVD)
IN
1
IN
2
(OUTPUT
12V
TOTAL
50mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P
R
P
B
Y
P
R
P
B
Y
P
R
P
B
Y
(VIDEO1)
IN
3
(VIDEO2)
R
ZONE 2 OUT
MONITOR
OUT
PHONO
IN
CD
IN
DVD
IN
TV/SAT
IN
VIDEO1
IN
VIDEO2
IN
OUT
DVR1
IN
OUT
DVR2
IN
OUT
IN
CD-R/TAPE
SIGNAL
GND
ZONE 2
OUT
ZONE 3
OUT
VIDEO
VIDEO
S-VIDEO
FRONT
CENTER
SUBWOOFER
SURROUND SURROUND BACK
FRONT
CENTER
CENTER
L
R
FRONT
B
L
R SURROUND BACK/
L
R
SURROUND
SUBWOOFER
SURROUND SURROUND BACK
(Single)
(Single)
L
L
R
L
R
L
R
FM UNBAL 75
AM LOOP
MONITOR
OUT
DVD
IN
VIDEO
IN
1
(DVD)
(DVR1)
IN
2
SPEAKERS
COAXIAL
ASSIGNABLE
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
AC IN
VIDEO
IN
S-VIDEO
IN
S-VIDEO
VIDEO OUT
AUDIO
R
L
ANALOG OUT
OPTICAL
DIGITAL OUT
COAXIAL
1
3
2
4
SC-LX81
Reproductor de DVD
TV
Nota
1 Si el reproductor de DVD sólo tiene una salida digital óptica, puede conectarla a una de las entradas ópticas de este receptor con un cable
óptico. Cuando configure el receptor, tendrá que indicar a qué entrada ha conectado el reproductor (consulte
El menú Input Setup en la
página 90).
