18
Sp
FM wire antenna
AM loop antenna

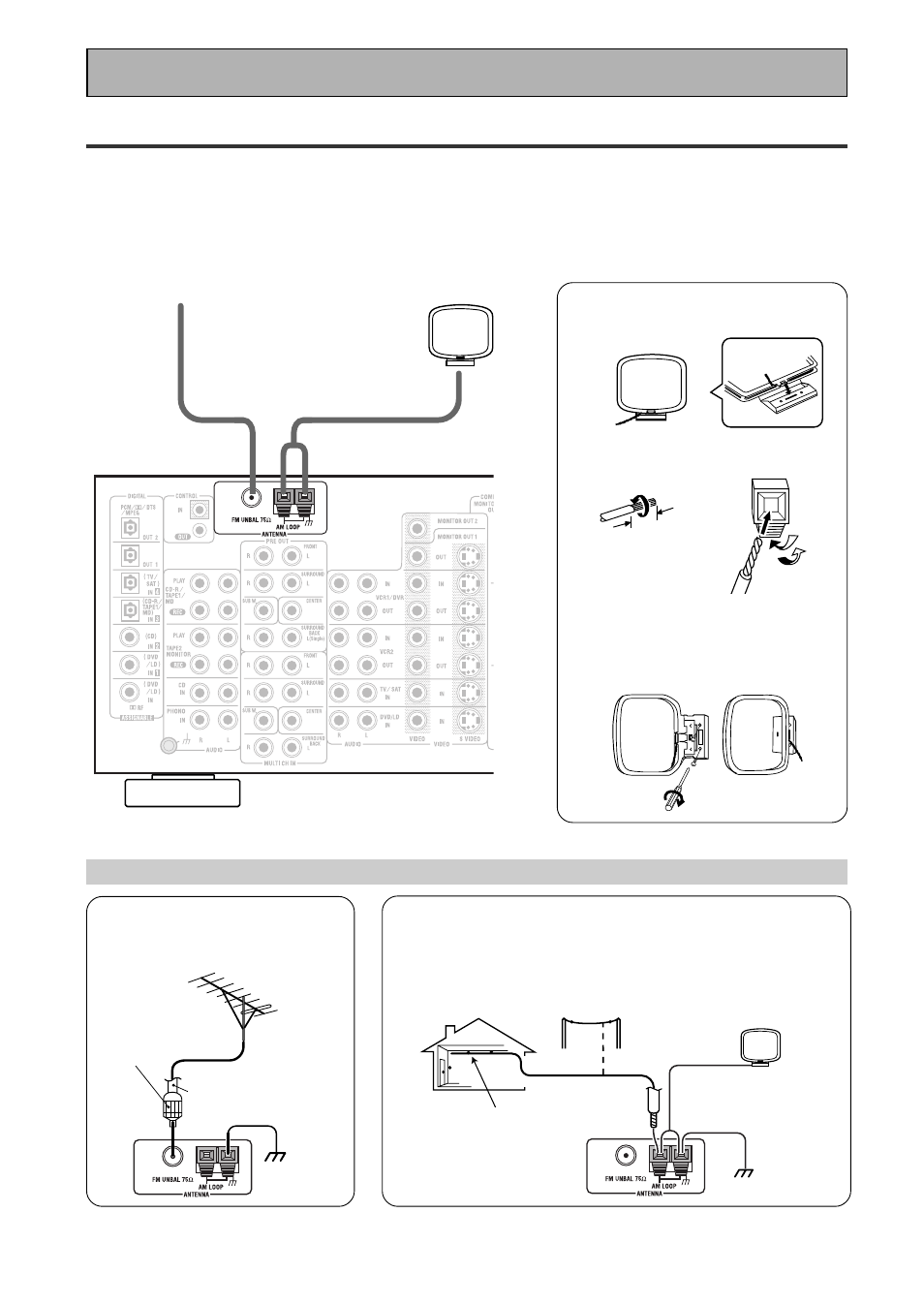

Conexión de las antenas de radio
Conecte la antena de cable FM y la antena de cuadro AM suministradas a los terminales, como se indica en la
siguiente ilustración. Estas antenas deberían proporcionarle una calidad de recepción adecuada en la mayoría de
los casos, sin embargo, la conexión de antenas externas debería mejorar la calidad del sonido notablemente.
Antes de realizar o cambiar las conexiones, apague el sistema y desconecte el cable de alimentación de la toma
CA de la pared.
Uso de antenas externas
7 Para mejorar la recepción
en FM
Conecte una antena FM externa.
7 To improve AM reception
Conecte un cable de 5-6 m. con revestimiento de vinilo al
terminal de la antena AM además de la antena de cuadro AM
suministrada. Para la mejor recepción posible, suspéndala
horizontalmente en el exterior.
PAL
connector
Outdoor antenna
Ground
5–6 m
Indoor antanna
(vinyl-coated wire)
AM loop antenna
Conexión de su equipo
VSX-859RDS
7 Antena de cuadro AM
1 Monte la antena.
2 Tuerza las trenzas del cable
expuestas e insértelas.
3 Cuelgue en la pared, etc. (si lo
desea) y diríjala hacia la
dirección que proporciona la
mejor recepción.
10 mm
Antena de cable FM Antena de cuadro AM
Conector
PAL
Cable coaxial
75
Ω
Toma a tierra
Toma a tierra
Antena interna (cable
con revestimiento de
vinilo)
Antena externa
Antena de
cuadro AM
