OPERA
TION
PREP
ARACIÓN
Sp
17
TV/monitor
COMPO-
NENT
VIDEO
VIDEO IN
S-VIDEO
Y
P B
P R
Televisor

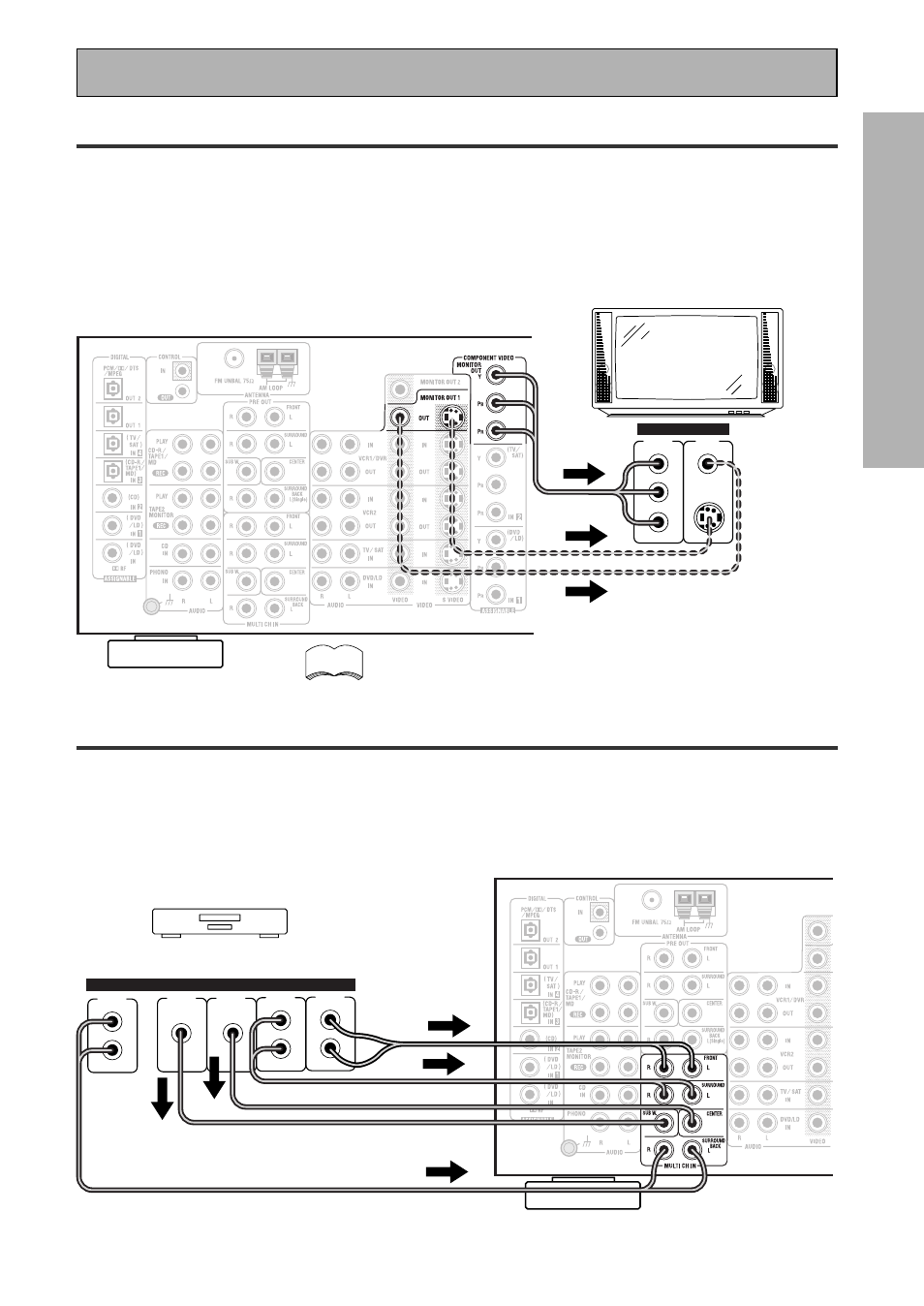

Conecte su TV a las tomas indicadas a continuación. Conecte su señal con el vídeo componente (esto no es
posible con el VSX-839RDS, S-Video o cables de vídeo compuestos (la calidad disminuye en ese orden) pero
recuerde que el componente de vídeo que mire y su TV deben estar conectados con el mismo tipo de cable de
vídeo o no podrá ver la imagen.
Antes de realizar o cambiar las conexiones, apague el sistema y desconecte el cable de alimentación de la toma
CA de la pared.
*Las flechas indican el sentido de la señal de TV.
Entrada multicanal (Decodificador externo)
En algunos casos, puede preferir decodificar externamente el material fuente (DVD, etc). Si es necesario un
decodificador externo multicanal, conecte uno como en la siguiente ilustración aunque, para la mayoría de los
usuarios, este componente no es necesario (para más detalles, consulte la página 55). Antes de realizar o
cambiar las conexiones, apague el sistema y desconecte el cable de alimentación de la toma CA de la pared.
*Las flechas indican el sentido de la señal de vídeo.
Conexión de su equipo
Components equipped with
7.1 (5.1) channel analog output jack
SUB
WOOFER
SURR-
OUND BACK
L
R
CENTER SURR-
OUND
L
R
FRONT
L
R
ANALOG
VSX-859RDS
VSX-859RDS
La toma COMPONENT VIDEO OUT puede utilizarse para ver
imágenes en TV pero en este caso no muestra las
visualizaciones en la pantalla (OSD) del receptor. memo
Componentes con toma de salida
analógica de 7.1 (5.1) canales
(sólo VSX-859RDS)
