Componentes del sintonizador de TV/ antena parabólica

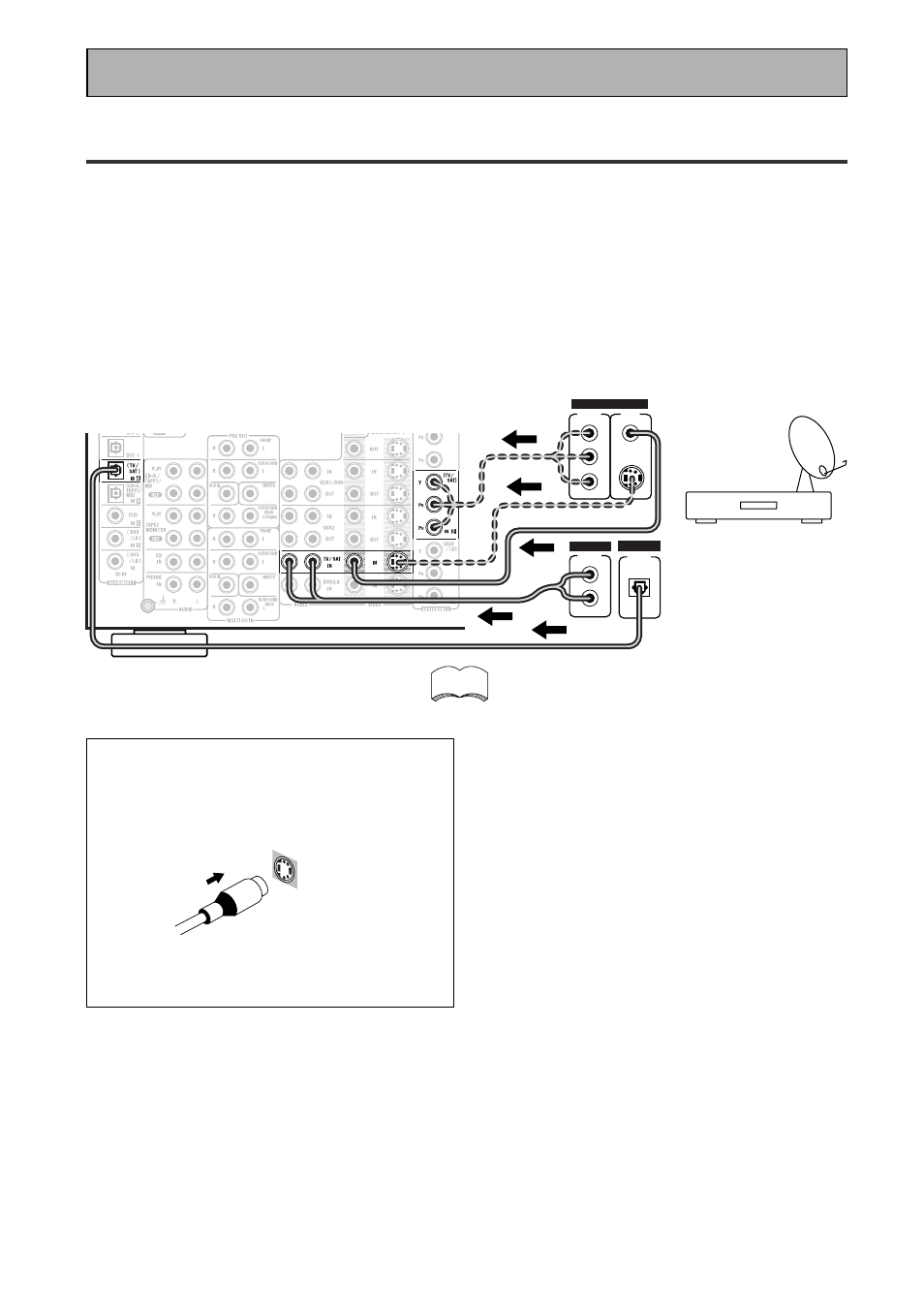

Conecte sus componentes de TV por antena parabólica a las tomas que se indican a continuación. Conecte su
señal de vídeo con el componente de vídeo (no es posible para el VSX-839RDS), S-Video o cables de vídeo
compuestos (la calidad disminuye en ese orden) pero recuerde que el componente de vídeo que mire y su TV
deben estar conectados con el mismo tipo de cable de vídeo o no podrá ver la imagen. Para la señal de audio,
para poder utilizar las pistas de sonido digital (a veces transmitido por la TV por antena parabólica digital) deberá
conectar una entrada digital. Utilice cables coaxiales u ópticos. No importa uno u otro (no es necesario utilizar
ambos). También es buena idea conectar su audio con cables analógicos (consulte las siguientes indicaciones).
Esta conexión se llama STEREO AUDIO OUT en el ilustración.
Antes de realizar o cambiar las conexiones, apague el sistema y desconecte el cable de alimentación de la toma
CA de la pared.
*Las flechas indican el sentido de la señal de TV.
Conexión de su equipo
VSX-859RDS
Consulte el manual de instrucciones del
componente si no está seguro de cuáles son sus
tomas de entrada y de salida.
memo
7 S video cords
Utilice cables S-video (no suministrados)
para conectar los componentes de vídeo.
Asegúrese de insertarlos completamente.
S VIDEO
Decodificador de la
señal de la antena
parabólica/TV
