Conexiones digitales
Para utilizar las pistas de sonido Dolby Digital/DTS/MPEG que forman parte del núcleo del cine en el hogar,
deberá hacer conexiones de audio digital. Puede hacerlo con una conexión coaxial o una conexión óptica (no es
necesario hacer ambas). La calidad de estos dos tipos de conexiones es la misma, pero como algunos
componentes digitales sólo tienen un tipo de terminal digital, es necesario hacerlos corresponder (por ejemplo,
la salida coaxial del componente a la entrada coaxial del receptor). El VSX-859RDS cuenta con tres entradas
ópticas y dos coaxiales que dan un total de cinco entradas digitales. (el VSX-839RDS tiene dos entradas ópticas
y dos coaxiales). Para conectar un reproductor de DVDs/discos láser o un reproductor de discos láser, consulte
la página 14. Si es posible conecte su equipo digital de acuerdo con los valores por defecto de este receptor.
Para hacerlo consulte "Asignación de entradas digitales" en esta misma página. También recomendamos
conectar sus componentes digitales a tomas de audio analógicas con el fin de grabar de algunas fuentes
digitales que puedan estar protegidas contra copias.

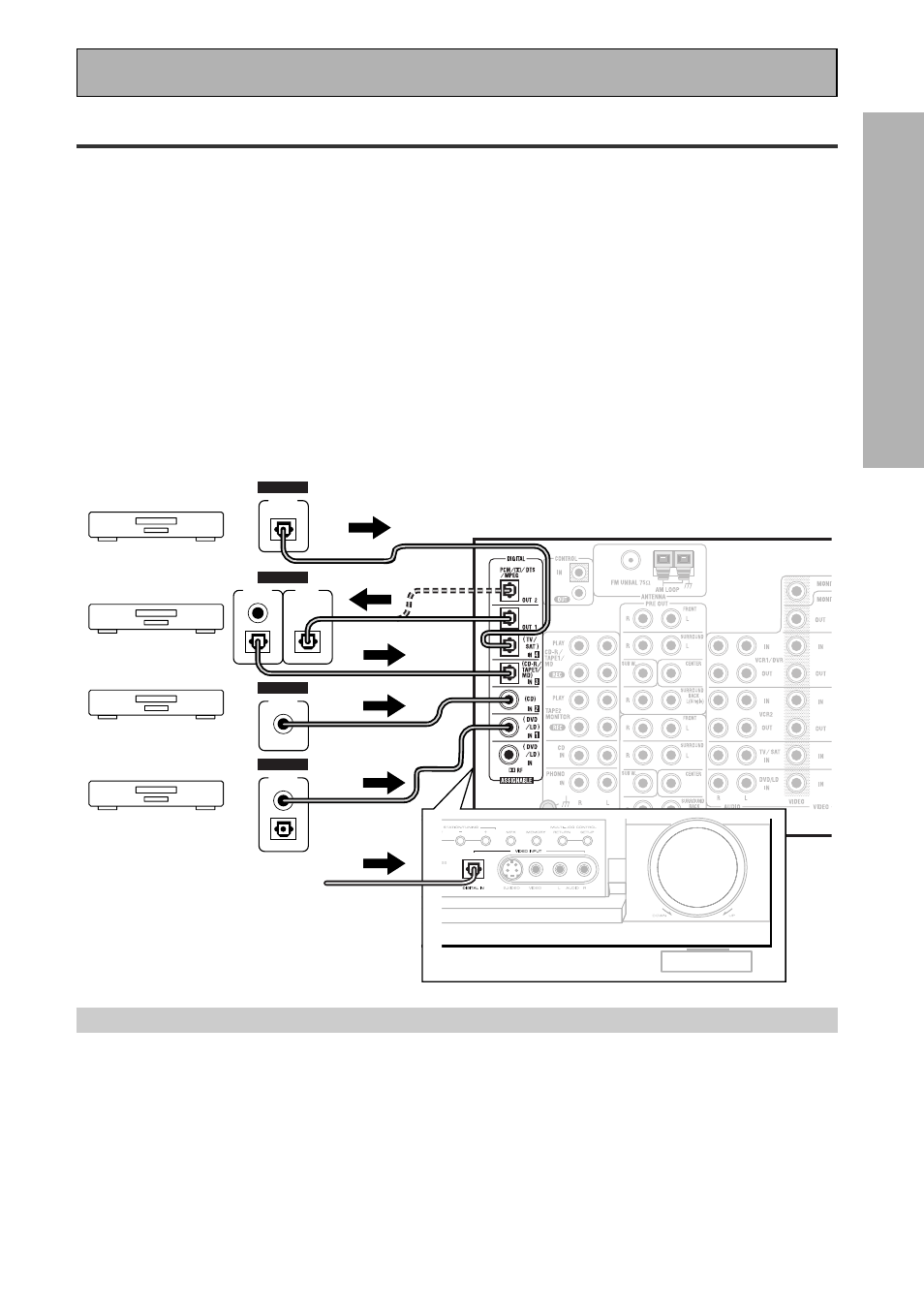

Conecte sus componentes digitales tal como se muestra a continuación.
Hay dos tomas de salida digital ópticas (una para el VSX-839RDS). La grabadora de discos compactos está
conectada a una en el diagrama siguiente. Si lo conecta a la entrada óptica de una grabadora digital (actualmente
pueden ser MDs, DAT y CD-R) puede hacer grabaciones digitales directas con esta unidad.
Antes de realizar o cambiar las conexiones, apague el sistema y desconecte el cable de alimentación de la toma
de CA de la pared.
*Las flechas indican el sentido de la señal de audio.
Conexión de su equipo
CD recorder
TV/Satellite tuner
DVD player
CD player
OUTPUT
(PLAY)
INPUT
(REC)
DIGITAL
OUTPUT
DIGITAL
OUTPUT
DIGITAL
OUTPUT
DIGITAL
VSX-839RDS
(Reproductor DVD
(para la conexión del
reproductor DVD/LD
consulte la página 14)
(no una salida sólo PCM )
La conexión frontal
DIGITAL IN se accede
a través del selector
MULTI JOG como
“VIDEO” (sólo VSX-
859RDS)
VSX-859RDS
Asignación de entradas digitales
A diferencia de las conexiones analógicas, las tomas para conexiones digitales no están asignadas a un tipo de
componente, se pueden utilizar libremente. Por lo tanto, deberá indicar al receptor qué componente digital está
en qué toma para que sus componentes estén sincronizados con los nombres de las teclas del mando a
distancia, etc. Para evitar tener que asignar las entradas digitales, puede conectar su equipo de acuerdo con las
configuraciones por defecto del receptor.
Los configuraciones por defecto son:
DIGITAL IN 1: DVD/LD DIGITAL IN 3: CD-R
DIGITAL IN 2: CD DIGITAL IN 4: TV/SAT
Advertirá que DIGITAL IN 1, por ejemplo, es una toma coaxial. Si su reproductor de DVDs/LD sólo tiene una
toma de salida óptica, no podrá conectar sus componentes según las configuraciones por defecto del VSX-
859RDS/839RDS. En este caso, será necesario asignar las entradas digitales. Para más detalles, consulte
"Digital-In Select" en la página 33.
Sintonizador de
TV/Satélite
Reproductor CD
Grabadora de CD
Reproductor DVD
