13

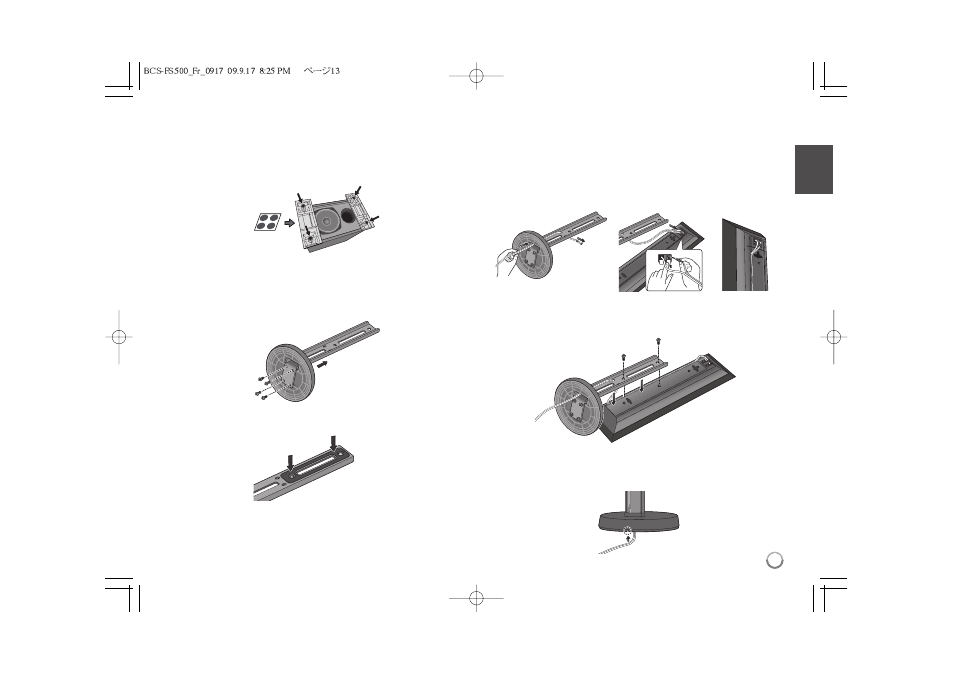

Connexion au haut-parleur
Comment fixer des tapis antidérapants
• Attachez les quatres grands tapis antidérapants pour le subwoofer.
Utilisez les adhésifs fournis pour fixer 4 tapis antidérapants à la base du sub-
woofer.
Comment assembler les socles d'enceinte et
fixer vos haut-parleurs frontaux
¥ Glissez la barre de dessous les trous derrière la base et fixez-la
avec les 4 vis.
ø Fixez les joints à la barre.
Fixez les joints sur la surface de la barre où vous allez monter le haut-parleur.
π Glissez la corde du haut-parleur de dessous le trou derrière la
base jusqu'à la barre et connectez-la à la borne du haut-parleur.
Après la connexion, mettez le fil du haut-parleur dans le trou qui
se trouve au dos du haut-parleur.
Raccordez le tube coloré sur le fil à l’indicateur de couleur sur lÅfetiquette, puis
glissez le fil blanc avec la ligne grise au côté rouge (+) et l’autre fil au côté noir
(-).
[ Fixez le haut-parleur et la barre avec 2 vis.
Assurez-vous que le fil du haut-parleur n'est pas coincé entre le haut-parleur et
la barre.
“ Après la connexion, mettez le fil du haut-parleur au dos de la base
du socle d'enceinte.
