14
] Conecte los cables al reproductor.
Conecte el cable gris y blanco en el lado (+) y el otro cable en el lado (-).
Para conectar el cable al reproductor, presione cada una de las lengüetas
de plástico para abrir el terminal de conexión. Introduzca el cable y suelte la
lengüeta.

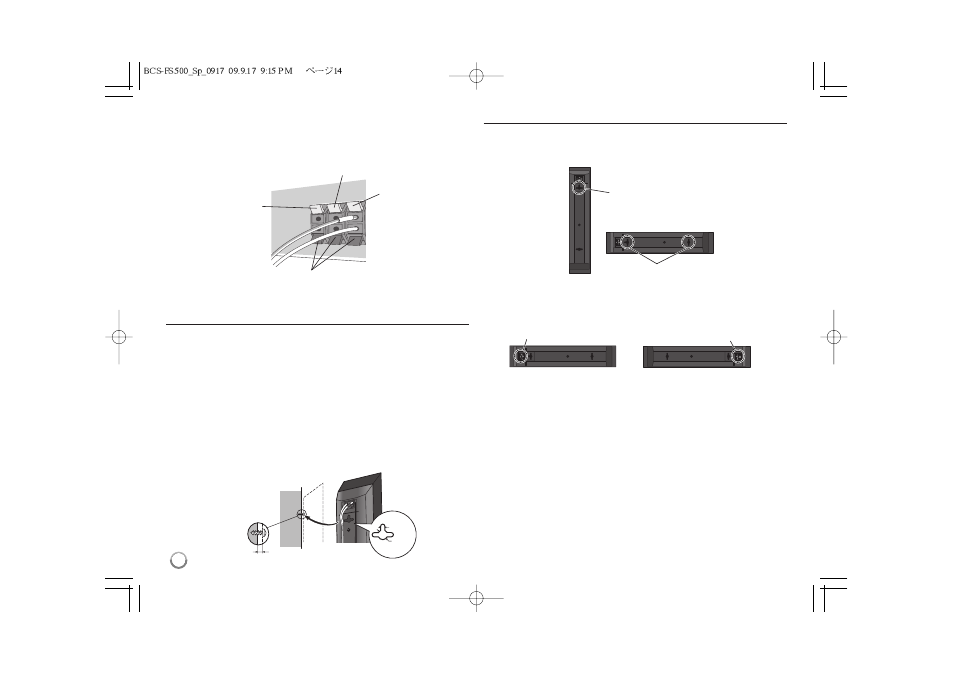

Cómo montar los altavoces en la pared
Los altavoces frontales están provistos de agujeros de montaje.
Antes de la instalación
• Recuerde que el sistema de altavoces pesa y que su peso podría provocar
que los tornillos se aflojaran o que el material de la pared no pudiera
soportar los altavoces, con la consiguiente caída de los mismos. Asegúrese
de que la pared donde desea instalar los altavoces es lo bastante resistente
como para soportarlos. No instale el sistema de altavoces en paredes de
madera contrachapada ni en paredes de superficie blanda.
• No se incluyen los tornillos de montaje. Utilice tornillos adecuados para el
material de la pared y para soportar el peso de los altavoces.
Precauciones:
• Si no está seguro de la calidad y resistencia de la pared, obtenga el
asesoramiento de un profesional.
• Pioneer no se responsabilizará de ningún accidente o daño resultante de
una instalación inadecuada.
De 5 mm a 7 mm
Tornillo de montaje
(no suministrado)
5 mm
10 mm
Blanco (+)
Rojo (+)
Negro (-)
Naranja (+)
Cómo montar los altavoces
El altavoz frontal se puede colgar en la pared de forma vertical u horizontal.
Para colgarlo verticalmente, utilice un agujero; para colgarlo horizontalmente,
utilice dos agujeros. La siguiente ilustración muestra el altavoz frontal derecho.
Si instala el altavoz horizontalmente, colóquelo de modo que el terminal del
altavoz situado en la parte posterior del mismo quede en la parte exterior al
final de la superficie, alejado del otro altavoz.
Nota:
No conecte los altavoces suministrados a ningún amplificador que no sea
el que se suministra con este sistema. La conexión a cualquier otro
amplificador puede ocasionar mal funcionamiento o un incendio.
Frontal derecho Frontal izquierdo
Terminal del altavoz Terminal del altavoz
Montaje vertical
Montaje horizontal
Agujeros
Agujero
