Voordat u het apparaat gebruikt (Aansluitingen)
16
Du

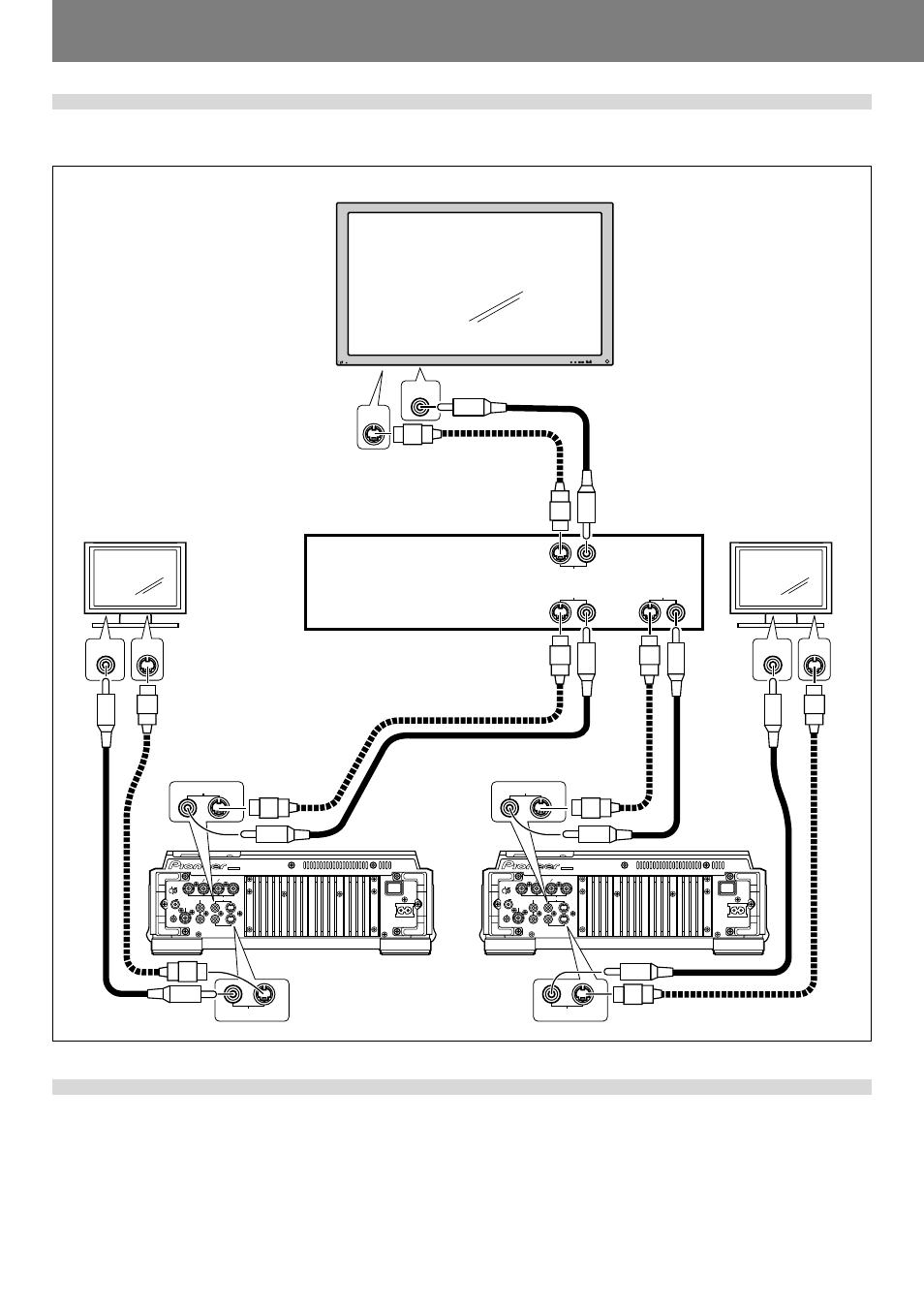

7. Aansluiten op een videomengpaneel
Gebruik voor deze verbindingen een standaard videokabel (met tulpstekkers) of een S-videokabel.
8. Aansluiten van het netsnoer
Nadat alle aansluitingen zijn gemaakt, sluit u het netsnoer aan op de netingang op het achterpaneel van het apparaat en steekt dan de
stekker in het stopcontact of in een netuitgang op het achterpaneel van de versterker.
