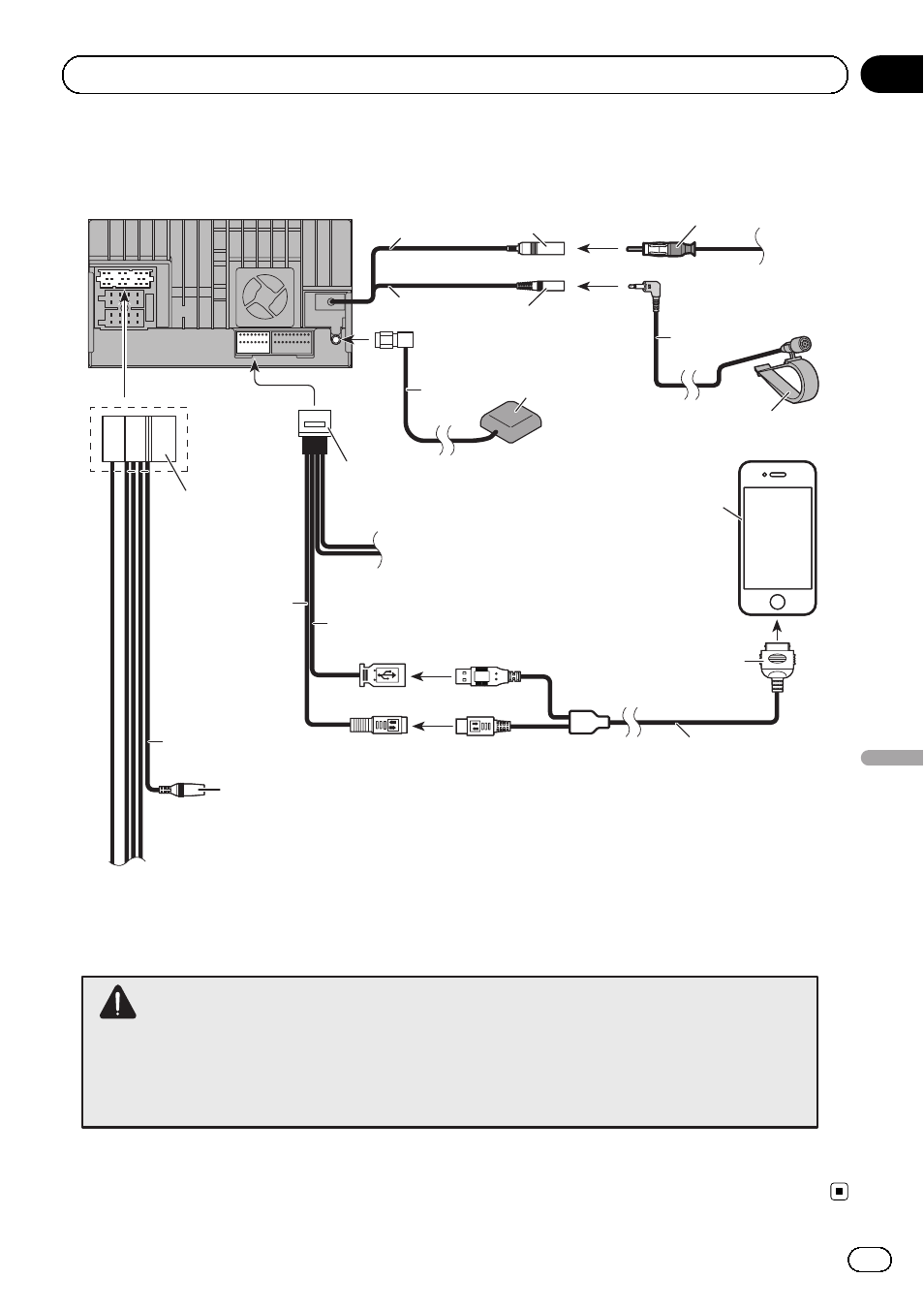

Anschluss des Systems
WARNUNG
· Zur Vermeidung von Unfallgefahren und der möglichen Verletzung geltenden Rechts sollte dieses
Produkt außer zu Navigationszwecken nie während der Fahrt benutzt werden.
· In einigen Ländern ist das Betrachten von Bildern auf einem Display im Fahrzeuginnenraum auch
Mitfahrern und nicht nur dem Fahrer untersagt. Wo solche Vorschriften bestehen, dürfen App-basierte
Inhalte dieses Produktes nicht genutzt werden.
(*2)
Einzelheiten zu
Bedienfunktionen und
Kompatibilität siehe
Wichtige Informationen
für den Benutzer.
Antennenbuchse
(RADIO ANT)
Mikrofon
3 m
GPS-Antenne
Fahrzeugantenne
4 m
iPhone-Kabel
iPhone oder iPod touch (*2)
Dieses Produkt
Steuerleitungskabel
Eingang für Kabelfernbedienung (SWC)
Siehe Bedienungsanleitung für den fest
verdrahteten Kabelfernbedienungsadapter
(separat erhältlich).
Mikrofonbuchse
(MIC)
Ausgangskabel
(*1)
(*1)
Sicherstellen, dass der gelbe, der grüne und der blaue Steckverbinder vor dem Anschluss des Systems
angebracht werden.
25 cm
25 cm
25 cm
8,5 cm
8,5 cm
2 m
De
95
Abschnitt
Deutsch
02 Anschluss des Systems
