Systeemcomponenten aansluiten
WAARSCHUWING
· Om de ongelukken en mogelijke inbreuk op toepasselijke wetten en regels te vermijden, mag dit
product in geen geval worden gebruikt terwijl het voertuig bestuurd wordt, met uitzondering van
gebruik voor navigatie.
· In sommige landen is het bekijken van beelden op een scherm in een voertuig, zelfs door anderen
dan de bestuurder, wettelijk verboden. Waar zulke regelgeving van toepassing is moet deze worden
nageleefd en mag het App-gebaseerde materiaal van dit product niet worden gebruikt.
(*2)
Zie Belangrijke
informatie voor de
gebruiker voor meer
details over de
bediening en
compatibiliteit.

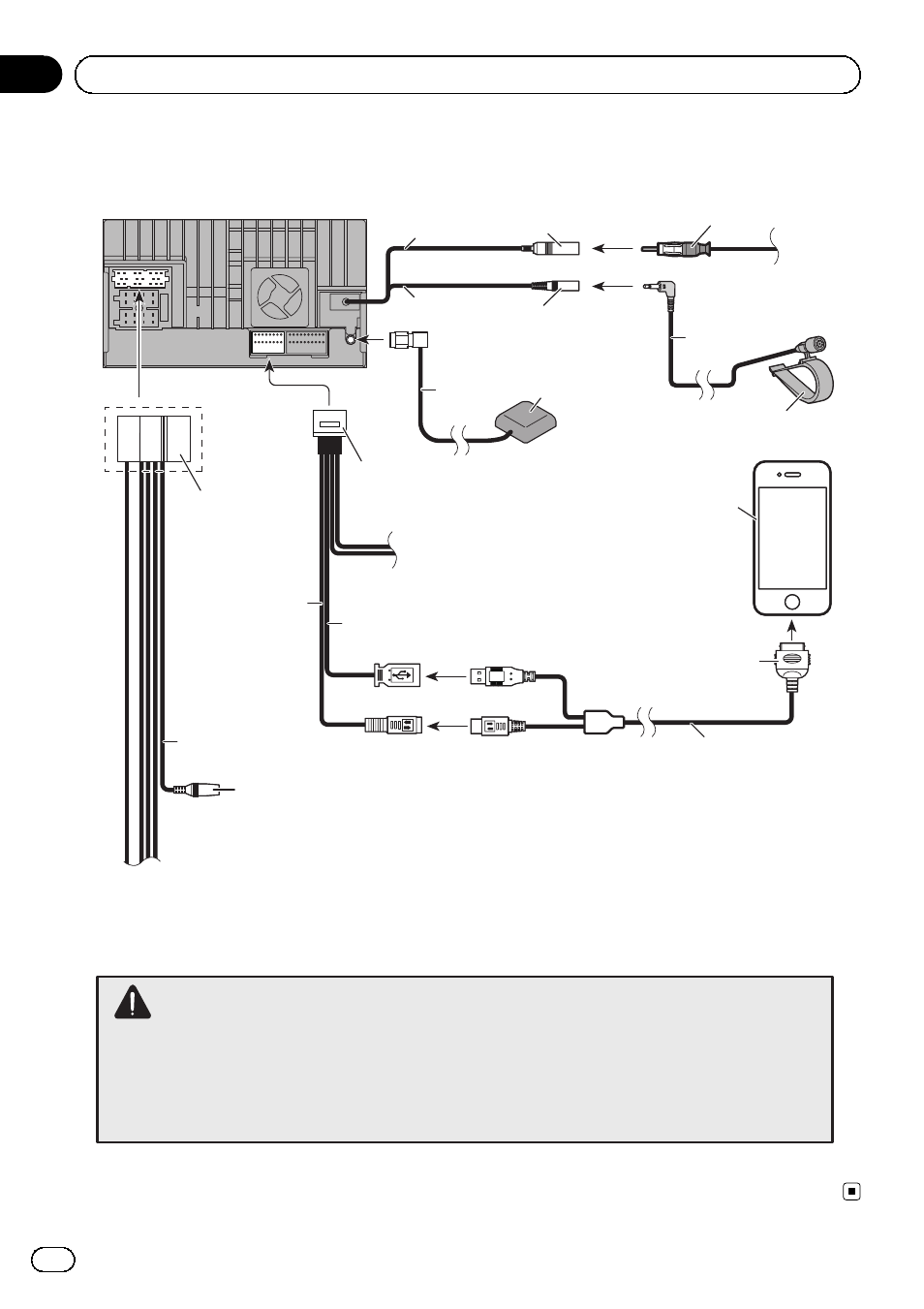

Antenne-aansluiting
(RADIO ANT)
Microfoon
3 m
GPS-antenne
Antenne van het voertuig
4 m
iPhone-kabel
iPhone of iPod touch (*2)
Dit product
Regelsignaalkabel
Ingang afstandsbediening met draad (SWC)
Raadpleeg de handleiding van de Bedrade
afstandsbediening-adapter (los verkrijgbaar).
Microfoonaansluiting
(MIC)
Uitgangskabel
(*1)
(*1)
Zorg dat de drie gele, groene en blauwe stekkers zijn vastgemaakt voordat het systeem wordt aangesloten.
25 cm
25 cm
25 cm
8,5 cm
8,5 cm
2 m
