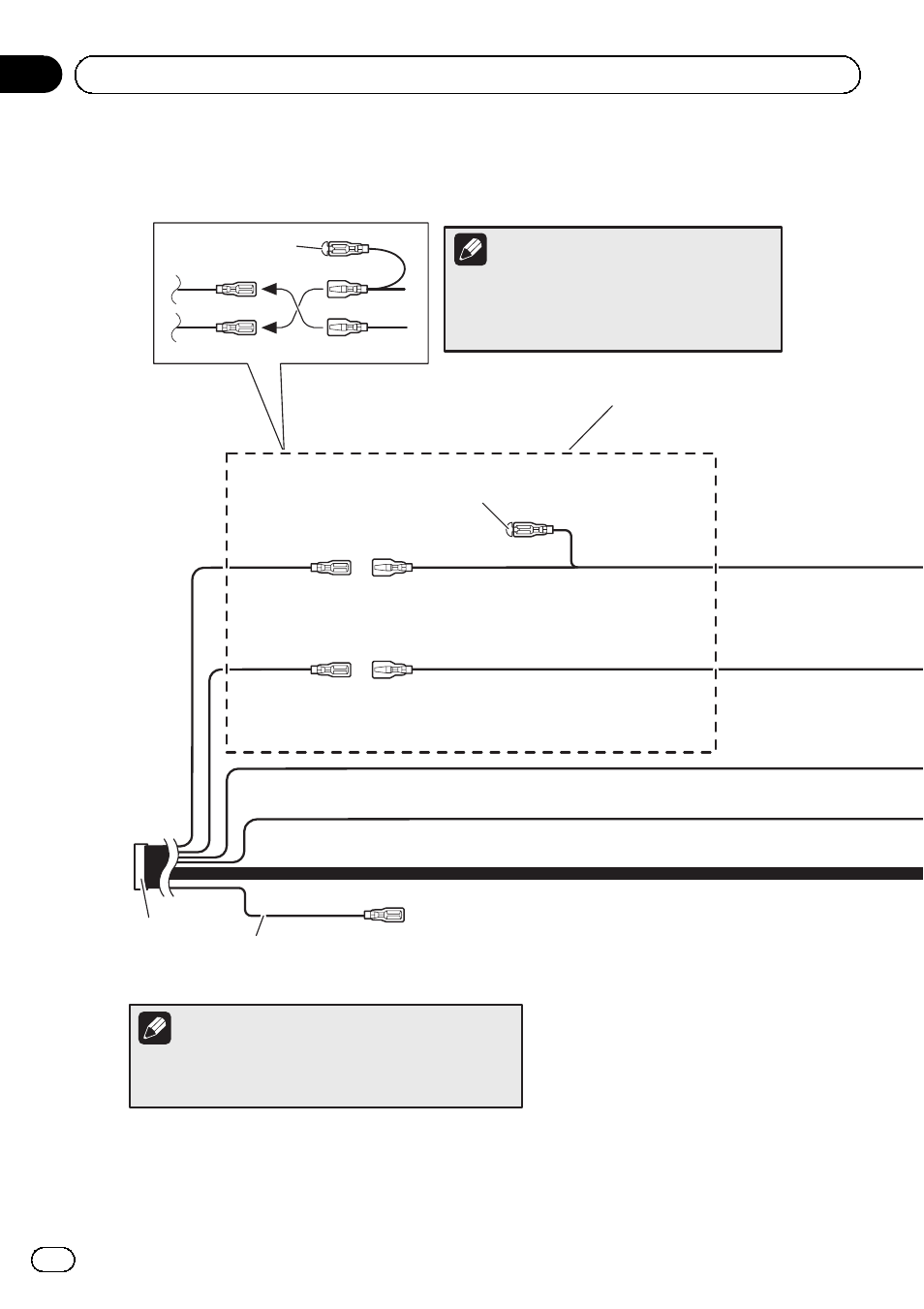

Het stroomsnoer aansluiten
ISO-aansluiting
Oranje/wit (ILLUMI)
Naar aansluiting verlichtingsschakelaar.
Zwart (GND)
Naar chassis (metaal) van het voertuig.
In sommige voertuigen kan de ISO-aansluiting in twee
delen uitgevoerd zijn. In een dergelijk geval moet u erop
letten dat beide delen worden aangesloten.
Opmerking
Geel (*2)
Ondersteuning
(of accessoire)
Rood (*4)
Accessoire (of de
ondersteuning)
Geel (*1)
Naar aansluiting die onafhankelijk van de stand
van de contactschakelaar van stroom wordt
voorzien.
Rood (*3)
Naar elektrische aansluiting die geregeld wordt
door de contactschakelaar (12 V DC) AAN/UIT.
Sluit draden met dezelfde
kleur op elkaar aan.
*2
*4
*3
*5
Afhankelijk van het type voertuig kunnen de
functies van *3 en *5 anders zijn. In een
dergelijk geval moet u *2 aansluiten op *5 en *4
op *3, zoals aangegeven op de afbeelding.
Opmerking
Blauw/wit (P.CONT)
Naar P.CONT van
regelsignaalkabel.
*1
Dop (*1)
Wanneer deze aansluiting niet
wordt gebruikt, mag de dop niet
worden verwijderd.
Nl
118
Hoofdstuk
02 Systeemcomponenten aansluiten
