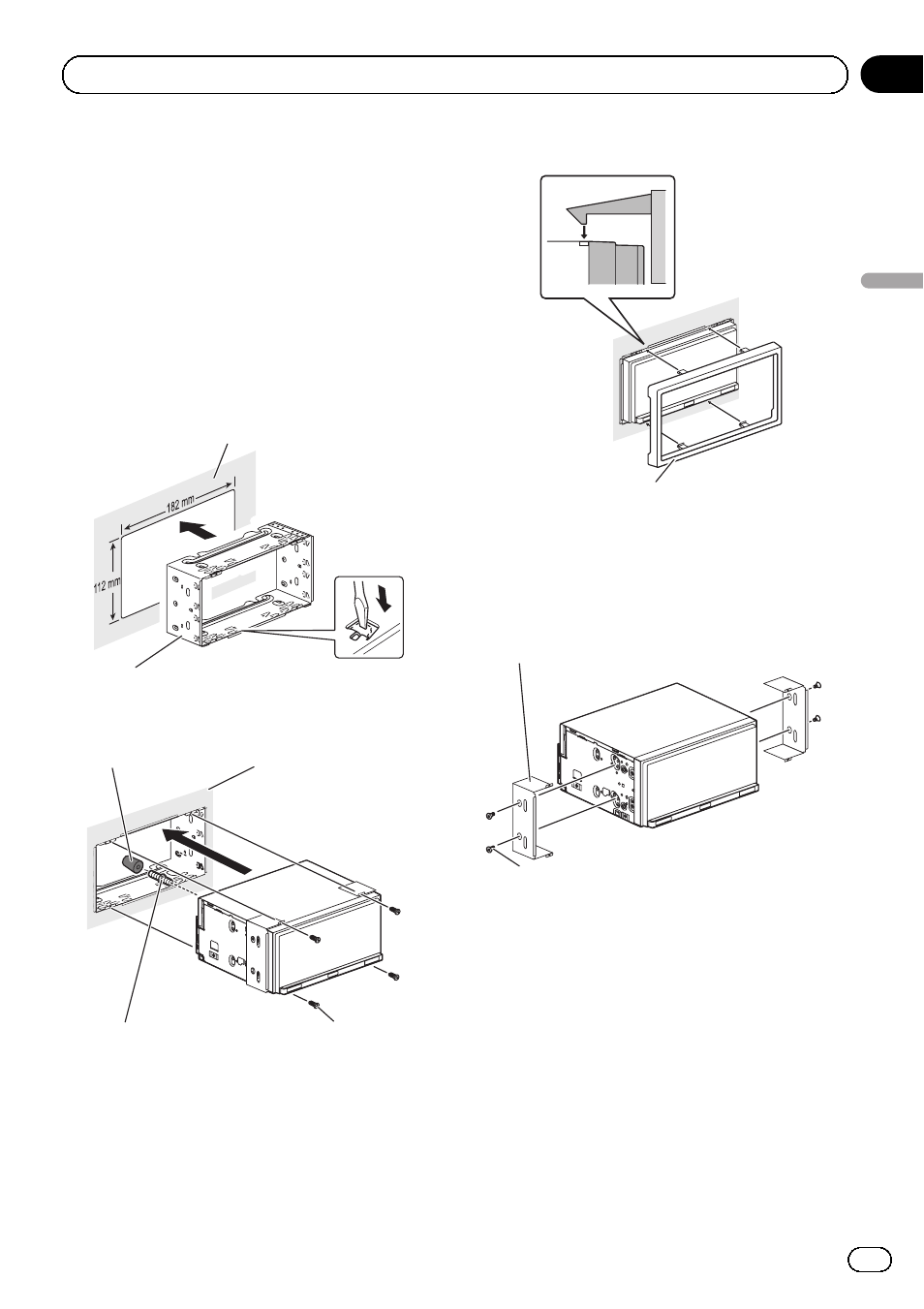

Installation avec le support et
le support latéral
1 Installez le support sur le tableau de
bord.
Après avoir inséré le support dans le tableau
de bord, sélectionnez et pliez les languettes en
fonction de l
’épaisseur du matériau du tableau
de bord. (Installez ce produit aussi solidement
que possible en utilisant les languettes supéri-
eures et inférieures. Pour fixer ce produit, pliez
les languettes de 90 degrés.)
Tableau de bord
Support
2 Installez ce produit et fixez les vis.
Bague de caoutchouc Tableau de bord
Vis à double extrémité Vis (2,6 mm × 5 mm)
3 Attachez l ’anneau de garniture.
Anneau de garniture
Installation en utilisant les trous
de vis sur les côtés de ce produit
1 Retirez les supports latéraux.
Support latéral
Vis de fixation du support latéral
(5 mm × 7 mm)
2 Fixation de l
’unité au support pour le
montage d
’autoradio usine.
Positionnez ce produit de manière à ce que les
trous de vis soient alignés avec les trous de vis
de la console, et serrez trois ou quatre vis de
chaque côté.
Utilisez les vis à tête bombée (5 mm × 6 mm)
ou les vis à tête plate (5 mm × 7 mm), en fonc-
tion de la forme des trous de vis du support.
