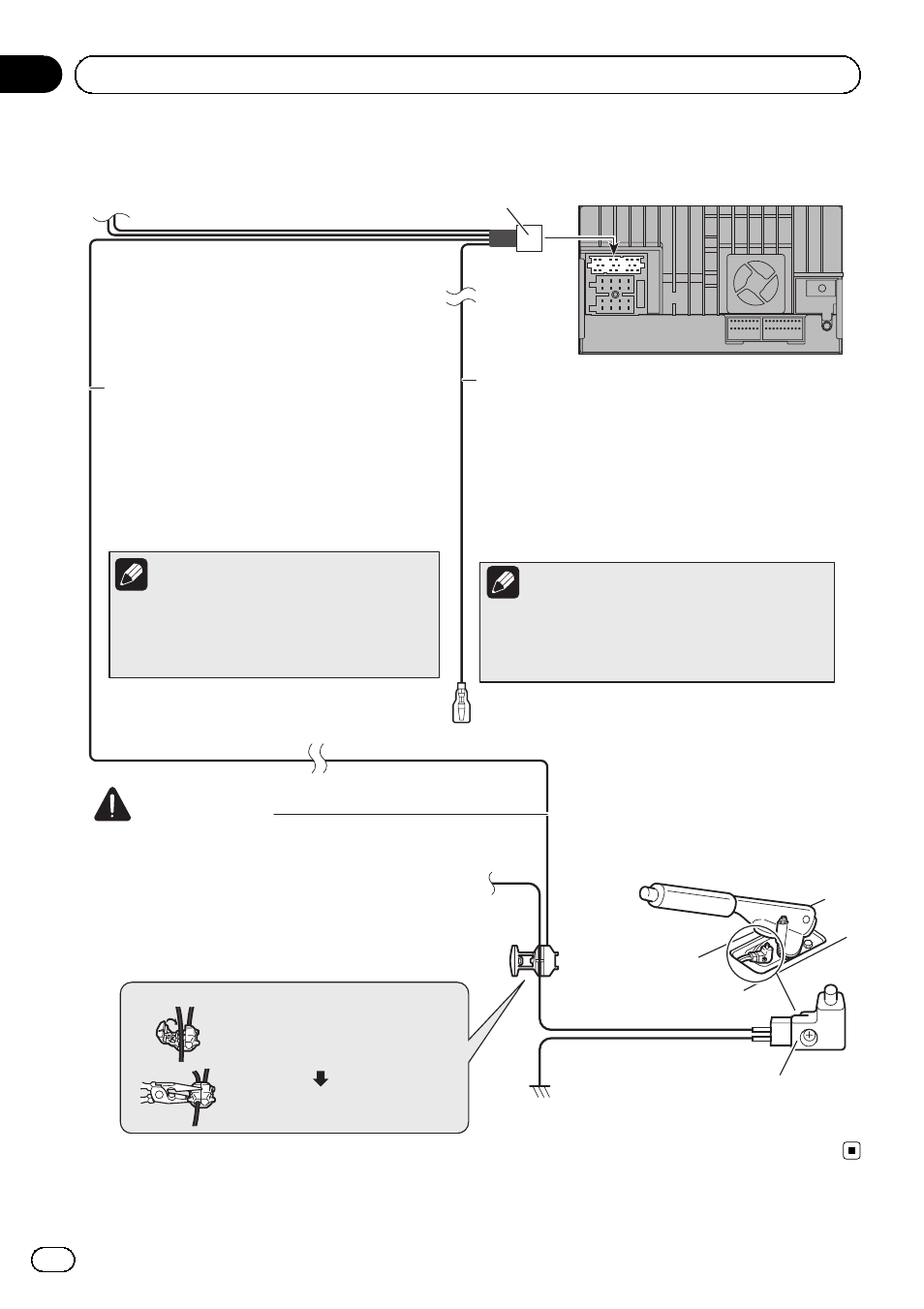

Conexión del cable de línea de control
Cable de línea de control
Rosa (REVERSE)
Esto se conecta de modo que este producto pueda
detectar si el vehículo se está desplazando hacia
adelante o hacia atrás. Conecte el cable rosa al
cable cuyo voltaje cambia cuando se utiliza la
marcha atrás. A menos que esté conectado, el
sensor no podrá detectar correctamente si su
vehículo está desplazándose hacia adelante/atrás,
por lo que la posición del vehículo detectada por el
sensor podría no corresponder a la posición real.
EL CABLE VERDE/BLANCO DEL CONECTOR DE
ALIMENTACIÓN ESTÁ DISEÑADO PARA DETECTAR
EL ESTADO DE ESTACIONAMIENTO Y DEBE
CONECTARSE AL LADO DE LA FUENTE DE
ALIMENTACIÓN DEL INTERRUPTOR DEL FRENO DE
MANO. UN USO O CONEXIÓN INADECUADOS DE
ESTE CABLE PODRÍAN VULNERAR LA LEY
APLICABLE Y CAUSAR LESIONES O DAÑOS GRAVES.
Cuando utilice una cámara de retrovisor,
asegúrese de conectar este cable. De lo contrario,
no podrá cambiar a la imagen de la cámara de
retrovisor.
Lado de la fuente de
alimentación
Lado de tierra
Interruptor del freno de mano
Este producto
Método de conexión
Sujete con abrazaderas el cable del
lado de la fuente de alimentación
del interruptor del freno de mano.
Sujete firmemente con pinzas de
punta de aguja.
ADVERTENCIA
Nota
Verde/blanco (BRAKE)
Se utiliza para detectar el estado (ENC/APAG)
del freno de mano. Este cable debe estar
conectado al lado de la fuente de alimentación
del interruptor del freno de mano.
Si esta conexión se realiza de forma
incorrecta o se omite, no podrán utilizarse
ciertas funciones de este producto.
La posición del interruptor del freno de mano
varía según el modelo del vehículo. Para los
detalles, consulte a su distribuidor autorizado
de Pioneer o a un instalador profesional.
Nota
Es
76
Sección
02 Conexión del sistema
