Ce produit
Remarques
· Lorsqu’un haut-parleur d’extrêmes graves (*6)
est raccordé à ce produit à la place d’une
enceinte arrière, changez le réglage de sortie
arrière dans les réglages initiaux.
(Reportez-vous au Manuel de fonctionnement.)
La sortie du haut-parleur d’extrêmes graves de
ce produit est en mono.
· Lorsque vous utilisez un haut-parleur
d’extrêmes graves de 70 W (2
Ω), veillez à
raccorder les câbles violets et violets/noirs de
ce produit. Ne raccordez rien aux câbles verts
et verts/noirs.

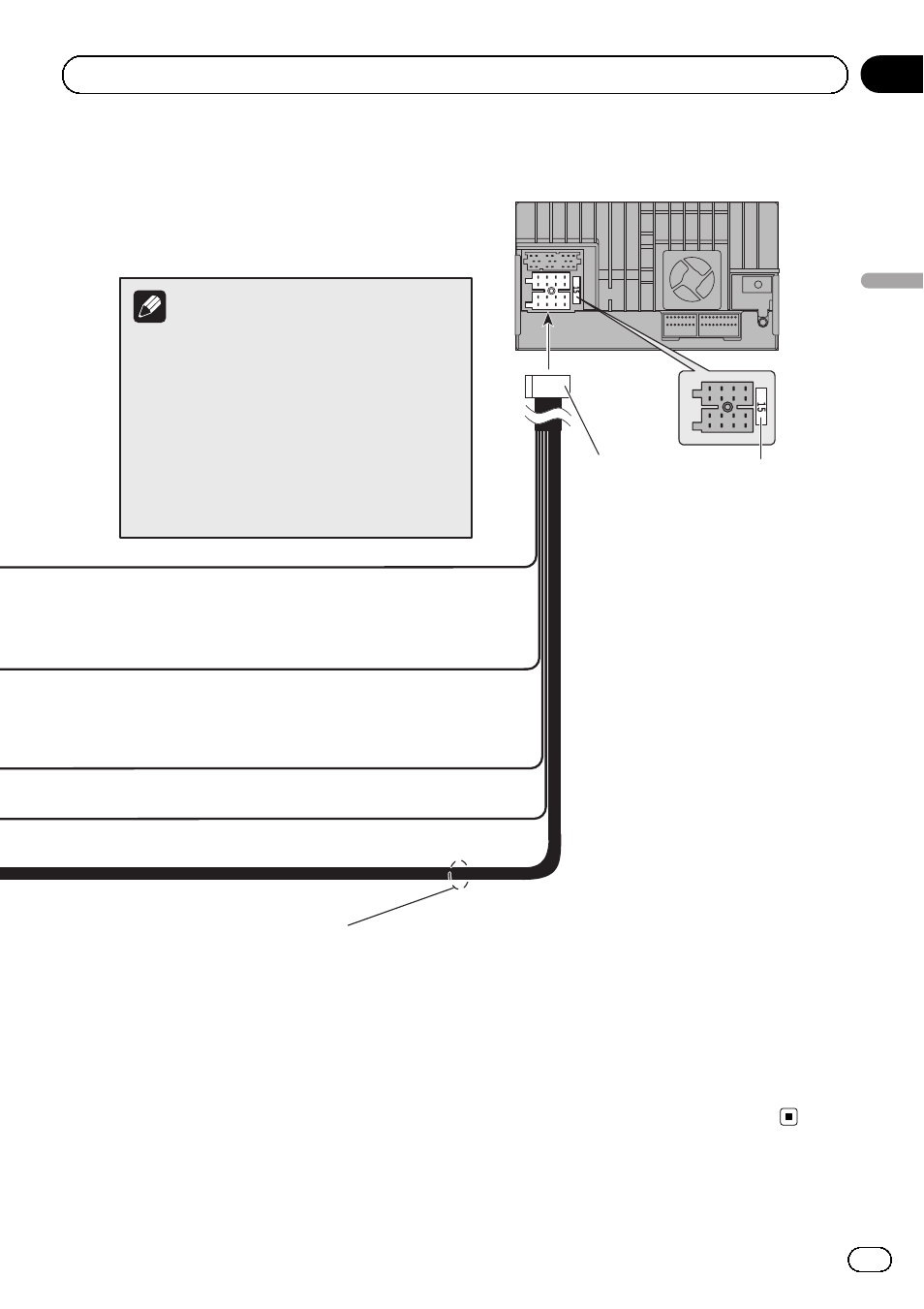

Fusible (15 A)
Fils conducteurs de haut-parleur
Blanc: Avant
gauche

Blanc/noir: Avant gauche

Gris: Avant droit

Gris/noir: Avant droit

Vert: Arrière gauche  ou haut-parleur d’extrêmes graves  (*6)
Vert/noir: Arrière gauche  ou haut-parleur d’extrêmes graves  (*6)
Violet: Arrière droit  ou haut-parleur d’extrêmes graves  (*6)
Violet/noir: Arrière droit  ou haut-parleur d’extrêmes graves  (*6)
Cordon
d’alimentation
Fr
31
Section
Français
02 Branchement du système
