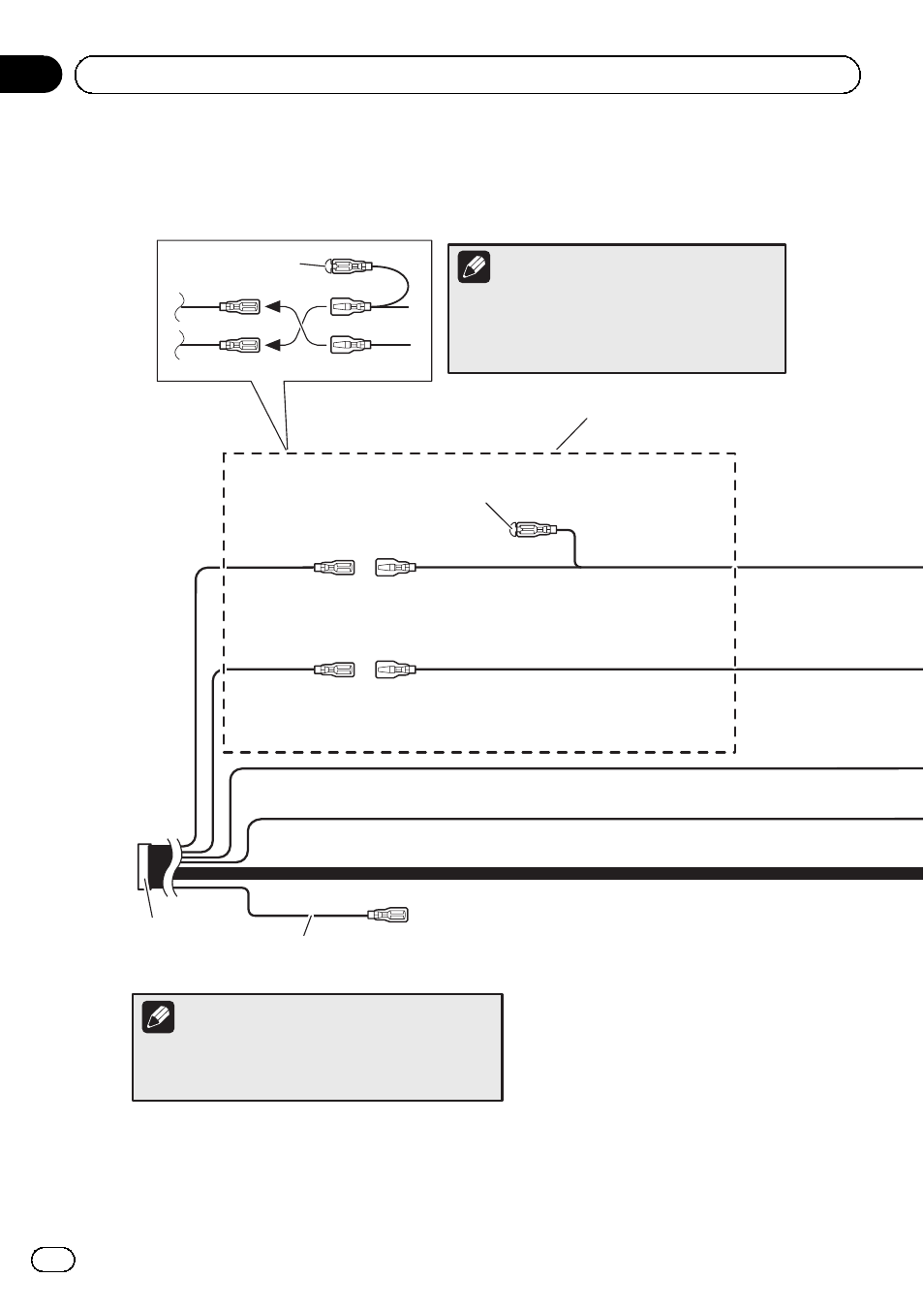

Подключение силового шнура
ISO соединитель
Оранжевый (ILLUMI)
К клемме переключателя освещения.
Черный (GND)
К кузову (металл) автомобиля.
В некоторых автомобилях ISO соединитель
может быть разделен на два. В этом случае,
убедитесь, что подсоединили оба соединителя.
Примечание
Желтый (*2)
Запасной
(или
вспомогательный)
Красный (*4)
Вспомогательный
(или запасной)
Желтый (*1)
К клемме, находящейся под напряжением,
независимо от положения замка зажигания.
Красный (*3)
К электрической клемме, управляемой
замком зажигания (12 В Пост. ток) ВКЛ/ВЫКЛ.
Соедините провода одного
цвета друг с другом.
*2
*4
*3
*5
В зависимости от типа автомобиля функция
проводов *3 и *5 может отличаться. В этом
случае убедитесь, что подсоединили *2 к *5,
а *4 к *3, как показано на рисунке.
Примечание
Синий/белый (P.CONT)
К клемме P.CONT кабеля линии управления.
*1
Заглушка (*1)
Если эта клемма не используется,
не снимайте заглушку.
Ru
140
Раздел
02
Подключение системы
