6
ENGLISH
FRAN
Ç
AIS
DEUTSCH
FRAN
Ç
AIS
ITALIANO
NEDERLANDS
40 cm
*1
40 cm
Cet appareil
Câble AV-BUS
Noir
Non utilisée.
Noir
Noir
Bleu
Lecteur de DVD
(vendu séparément)
Sortie AV-BUS (noir)
Câble IP-BUS
(fourni avec le syntoniseur de télévision)
Câble IP-BUS
Câble IP-BUS
Câble AV-BUS
(fourni avec le syntoniseur de télévision)
Bleu
Câble
AV-BUS
Câble AV-BUS
(vendu séparément)
Entrée RVB, 26 broches
(jaune)
Unité de navigation DVD
(vendu séparément)
II >
Bleu
Syntoniseur de télévision
déporté (vendu
séparément) GEX-P6400TVP>
Bleu
Jaune
Entrée AV-BUS (bleu)
Bleu
Noir
Noir
Si le lecteur de DVD (par ex., SDV-P7) n’est pas utilisé,
vous devez employer le câble AV-BUS (fourni avec le
syntoniseur de télévision) au lieu du câble AV-BUS
(vendu séparément)*1 comme indiqué
sur l’illustration.
Câble IP-BUS
(fourni avec le syntoniseur de DAB)
Lecteur de CD à
chargeur (vendu
séparément)
Câble IP-BUS
Câble AV-BUS (fourni avec le
syntoniseur de télévision)
Câble AV-BUS
(fourni avec le syntoniseur
de télévision)
Noir Bleu
Syntoniseur DAB
déporté (vendu séparément)

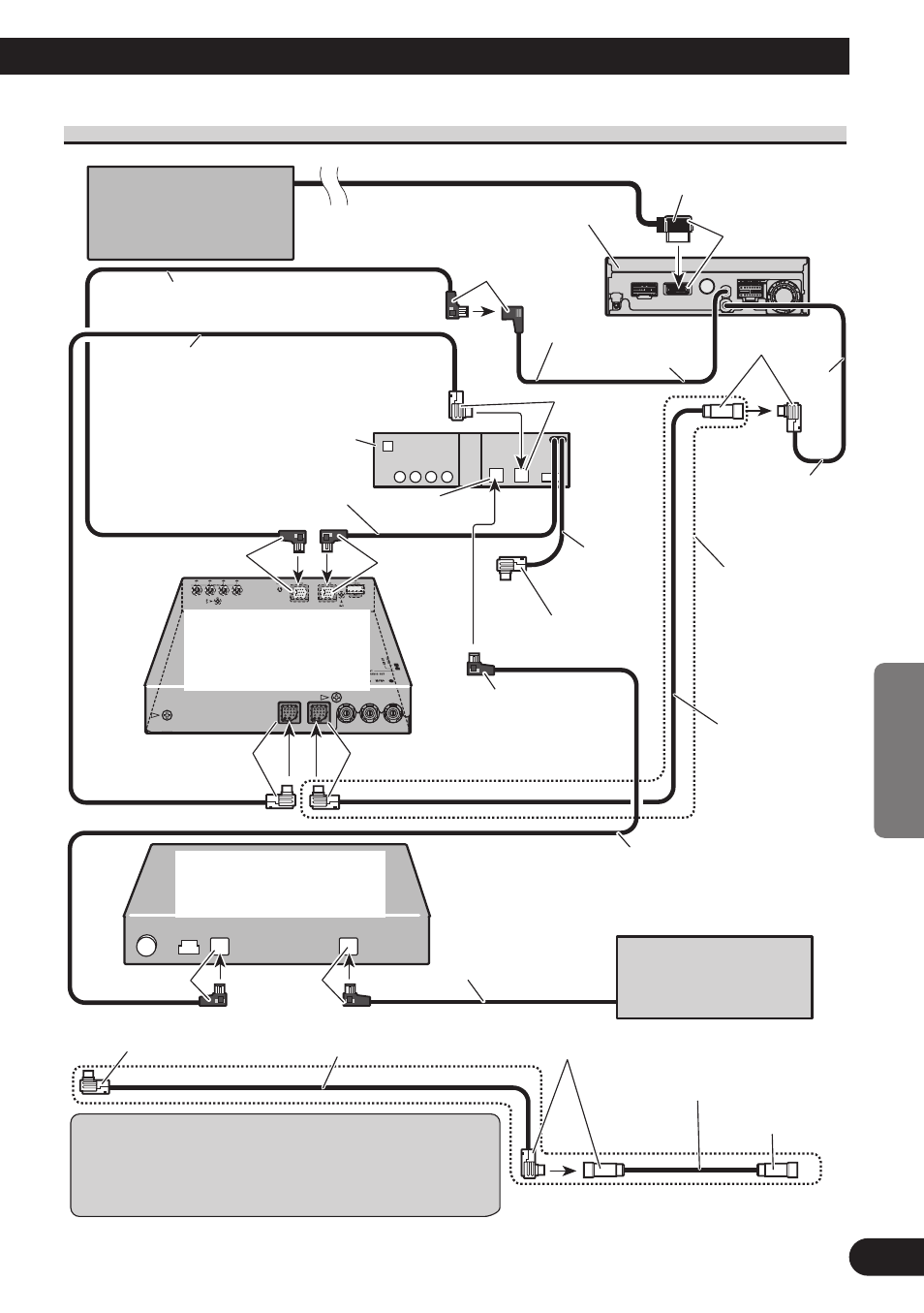

Raccordement du système (A)
Effectuez les réglages [VIDEO SETTING] en vous référant au mode d’emploi. Fig. 4
