6
ENGLISH
ESPA
Ñ
OL
ESPA
Ñ
OL
FRAN
Ç
AIS
ITALIANO
NEDERLANDS
*1
Unidad de navegación de
DVD (vendida
separadamente)
II >
Cable AV-BUS
Negro
No se utilisa.
Azul
Reproductor de DVD
(vendido separadamente)
Salida AV-BUS (negra)
Cable IP-BUS (suministrado con
el sintonizador de TV)
Cable IP-BUS
Cable IP-BUS
Este producto
Cable AV-BUS (suministrado
con el sintonizador de TV)
Azul
Cable
AV-BUS
Cable AV-BUS
(vendido
separadamente)
Entrada RGB de 26
clavijas (amarilla)
Entrada AV-BUS (azul)
Azul
Negro
Negro
Cuando no utilice un Reproductor de DVD (ej. SDV-P7),
utilice el cable AV-BUS (suministrado con el sintonizador
de TV) en lugar del cable AV-BUS
(vendido separadamente)*1 en la figura.
Reproductor de Multi-
CD (vendido
separadamente)
Cable IP-BUS
Cable AV-BUS (suministrado con el
sintonizador de TV)
Cable IP-BUS (suministrado con el
sintonizador de DAB)
Cable AV-BUS
(suministrado con el
sintonizador de TV)
Azul
Azul
Amarillo
Sintonizador de DAB
Hide-away (vendido
separadamente)
Negro Azul
40 cm
40 cm
Negro
Negro
Sintonizador de TV
Hide-away (vendido
separadamente)

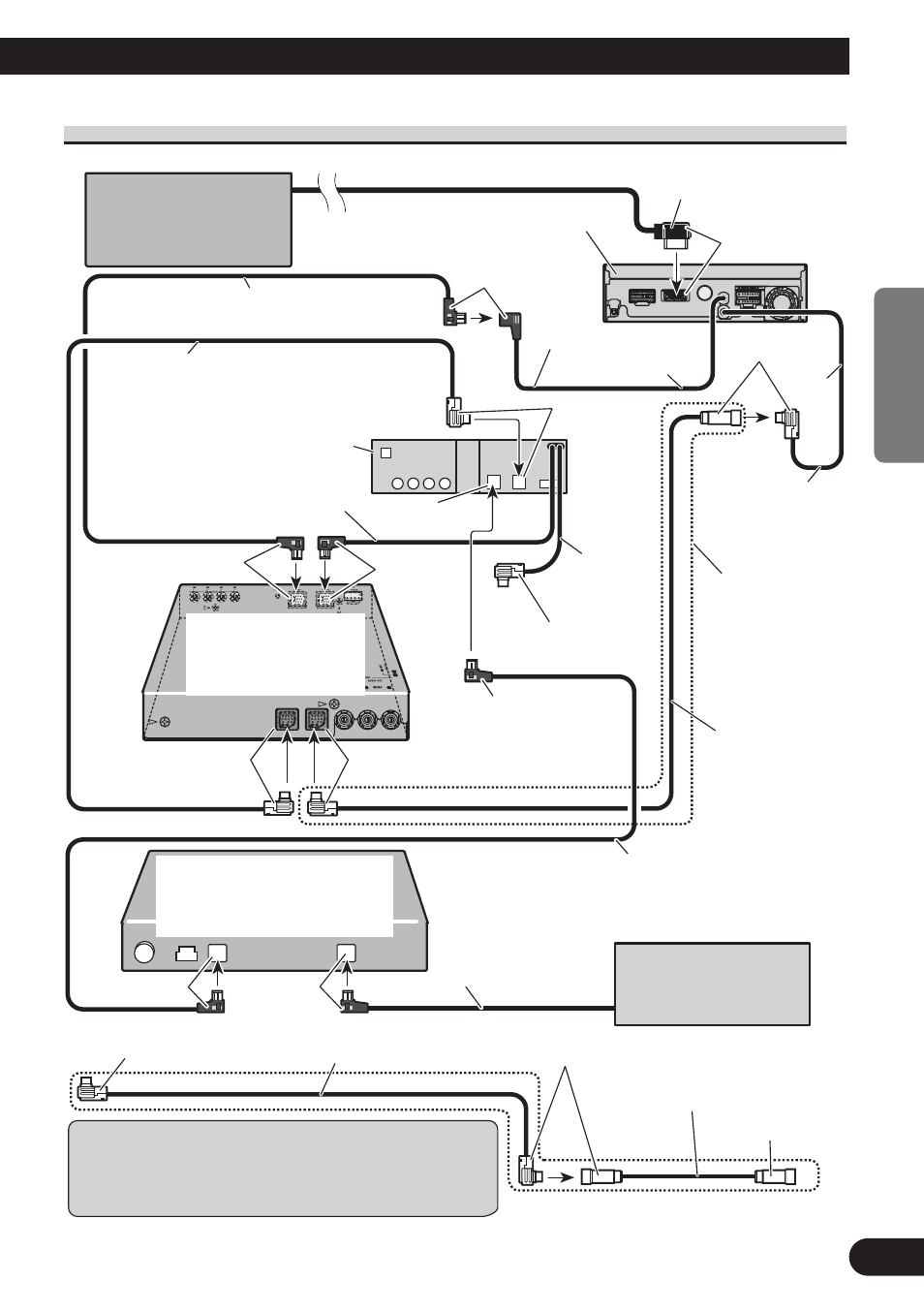

Conexión al sistema (A)
Realice el ajuste de vídeo [VIDEO SETTING] correctamente refiriéndose al
manual de instrucciones. Fig. 4
