Black plate (54,1)
1
2
1 Salpicadero
2 Soporte
(pieza suministrada de fábrica)

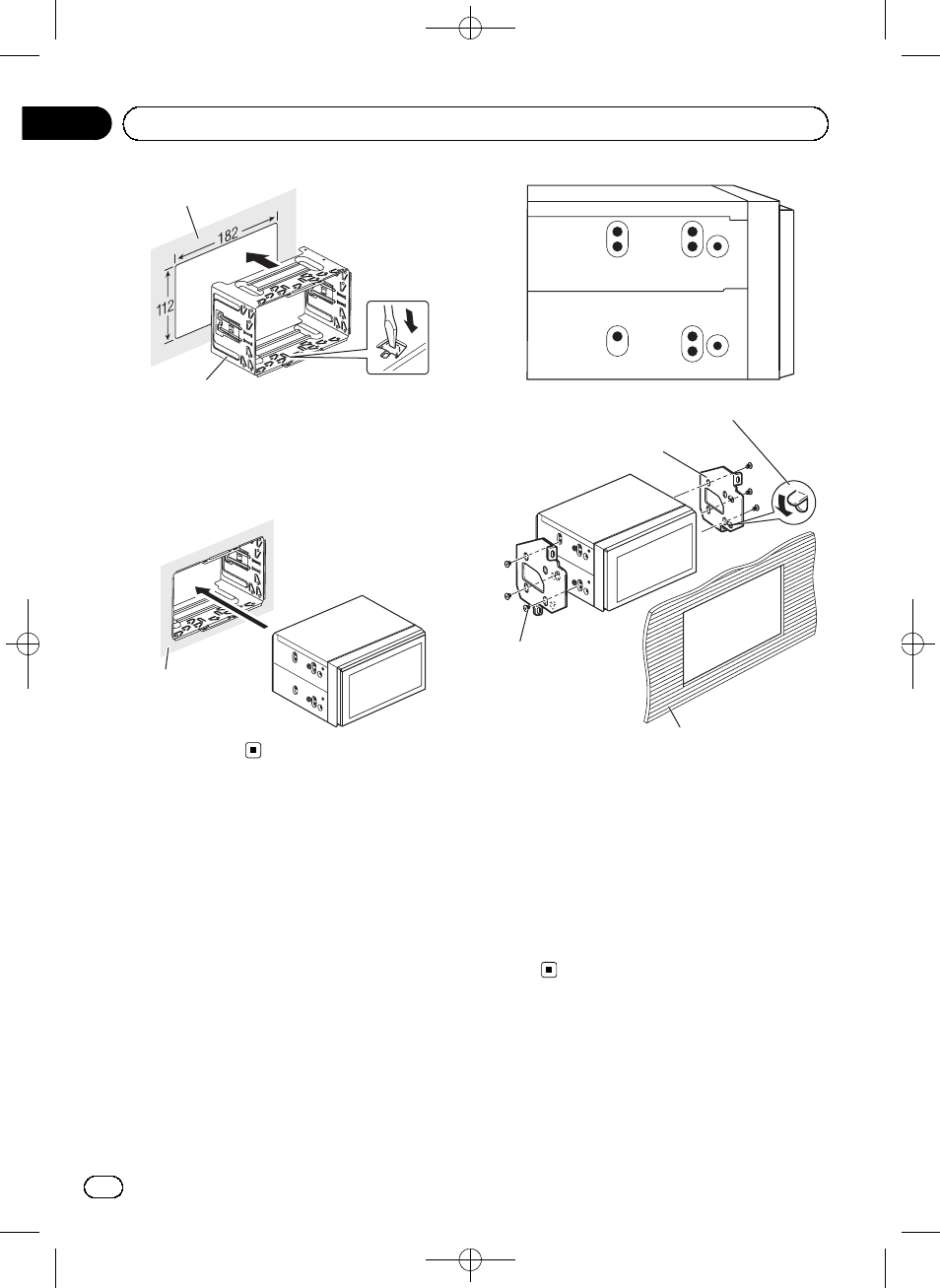

2 Instale esta unidad.
1
1 Salpicadero
Instalación usando los
agujeros para tornillos
ubicados en ambos
costados de la unidad
% Fijar la unidad al soporte de montaje de
radio de fábrica.
Coloque la unidad de forma que los orificios
para los tornillos estén alineados con los orifi-
cios para los tornillos de la carcasa y, a conti-
nuación, apriete los tornillos en 3 lugares en
cada lado.
1
2
4
3
1 Si la lengüeta supone un impedimento, dó-
blela hacia abajo.
2 Soporte de montaje de radio de fábrica
3 Tornillo con rosca cortante (5 mm × 8 mm)
4 Salpicadero o consola
Nota
Es posible que la unidad y el panel no encajen
perfectamente en algunos vehículos. Si esto ocu-
rre, utilice el marco suministrado para tapar el
hueco.
54
Es
54
Sección
02 Instalación
