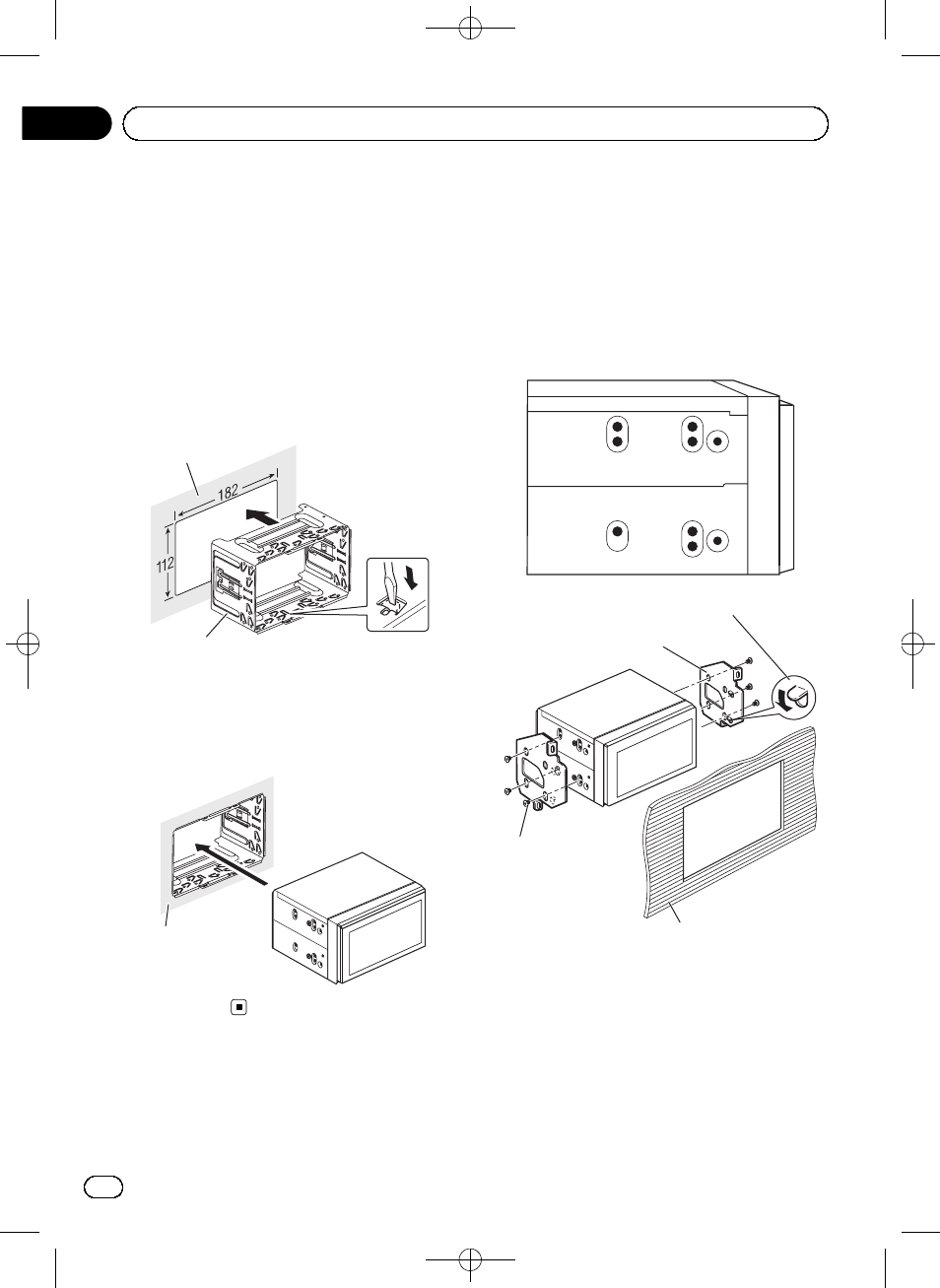

Installazione utilizzando il
supporto
1 Installare il supporto nel cruscotto.
Dopo aver inserito il supporto nel cruscotto,
scegliere e piegare le linguette in modo che
corrispondano allo spessore del materiale del
cruscotto. (Installare l
’unità utilizzando le lin-
guette superiori e inferiori in modo che sia fis-
sata il più saldamente possibile. Per un
montaggio sicuro, piegare le linguette a 90
gradi).
1
2
1 Cruscotto
2 Supporto
(componente montato in fabbrica)
2 Installare l ’unità.
1
1 Cruscotto
Installazione utilizzando i fori
delle viti ai lati dell
’unità
% Fissare l’unità alla staffa di montaggio
radio.
Posizionare l
’unità in modo che i fori per le viti
sull
’unità corrispondano ai fori per le viti sulla
staffa, quindi serrare le viti in 3 posizioni su
ciascun lato.
1
2
4
3
1 Quando la linguetta si inserisce nel foro,
piegarla verso il basso.
2 Staffa di montaggio radio
3 Vite autofilettante (5 mm × 8 mm)
4 Cruscotto o console
40
It
40
Sezione
02 Installazione
