Pozor! Umiestnenie monitora
nesmie ovplyvniť výhľad vodiča
vozidla! Ani prístroje, ovládacie
jednotky a systémy vo vozidle nesmú byť
čo do funkcie a možnosti obsluhy ovply-
vnené. Dodržujte platné zákony a
bezpečnostné predpisy pre vozidlá!

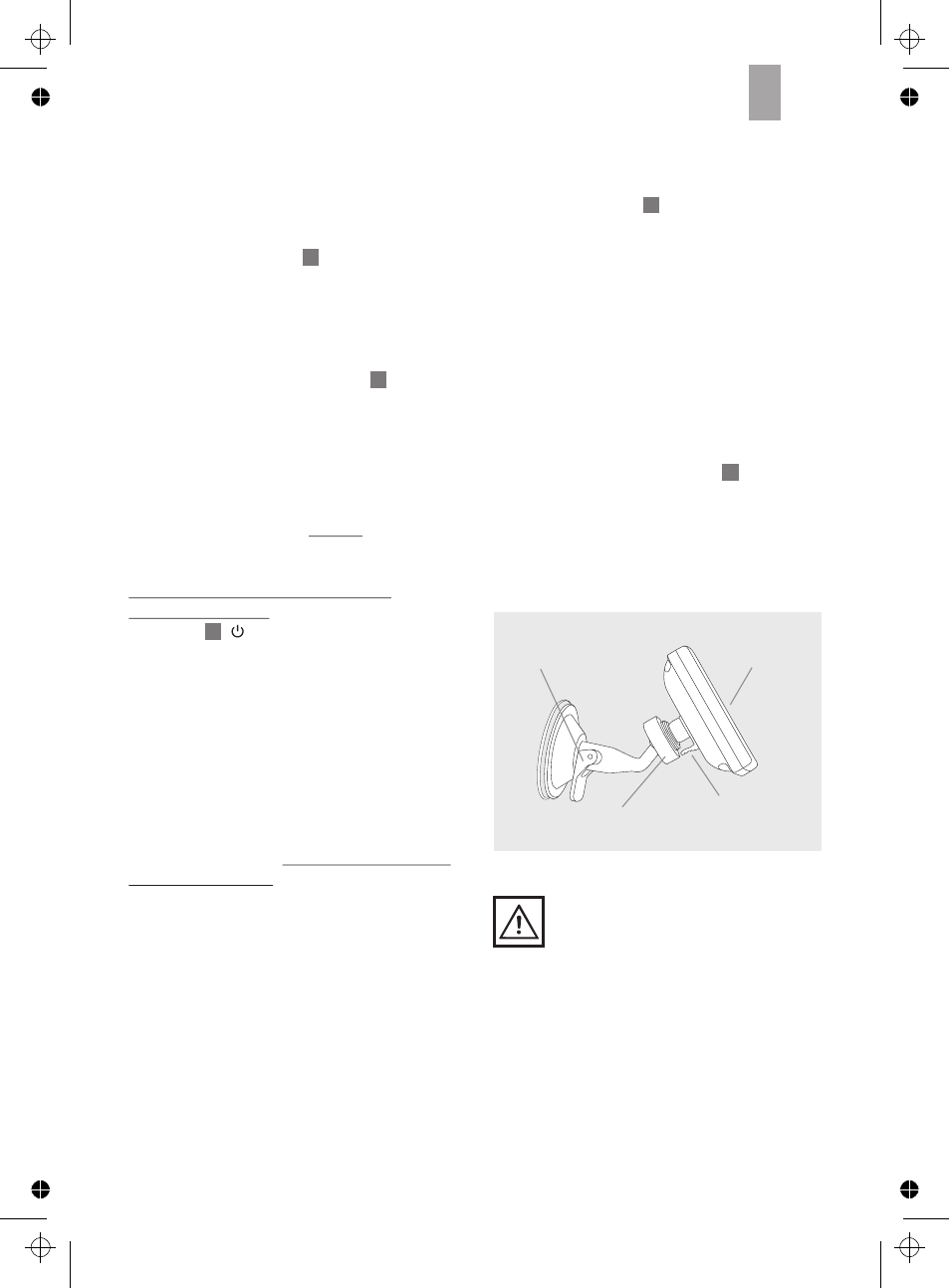

Obrázok 12
Zaisťovacia
páčka
monitora
Monitor
otáčavý
Fixačná skrutka
Zaisťovacia
páčka
▪ Zasuňte hranatú monitorovú zásuvku do
ramena monitora do určeného
otvoru na zadnej strane monitora. Teraz
vysuňte držiak monitora smerom nahor,
kým nezapadne (pozri obr. 12).
▪ Uvoľnite zaťahovaciu maticu a nastavte
želaný uhol pohľadu monitora. Následne
opäť zatiahnite zaťahovaciu maticu, aby
bol monitor stabilne upevnený.
▪ Vyčistite oblasť predného skla, na ktorej
chcete upevniť prísavnú nohu. Teraz
pritlačte prísavnú nohu proti prednému
sklu a zatlačte zaisťovaciu páčku smerom
k prísavnej nohe.
▪ Teraz spojte kábel monitora s cigare-
tovým zapaľovačom (12 V) vozidla. Veďte
kábel monitora tak, aby nebola ovply-
vnená alebo ohrozená bezpečnosť
vozidla alebo osôb vo vozidle.
4.2 Montáž monitora
Krok 9: Preskúšanie zdroja prúdu
transmitra
Najskôr zatiahnite ručnú brzdu a dbajte na
to, aby nebol zaradený žiadny rýchl.
stupeň. Pri vozidlách s automatic. prevo-
dov. zaraďte „P“ (blokovanie kolies)
Nastavte zapaľovanie na stupeň II,
neštartujte motor! Zapnite monitor
tlačítkom ( ). Ak je transmiter správne
zapojený, je pri zaradení spiatočky vyslaný
signál na monitor a rozsah viditeľnosti a
zobrazí na monitore.
Ak sa na monitore neobjaví žiadny obraz,
môžete dodatočne pri zatiahnutej ručnej
brzde (príp. poloha „P“ pre blok.kolies
pri vozidlách s automatickou prevodov-
kou), zap-zapnutým zapaľovaním (stupeň
II) a zaradenou spiatočkou skontrolovať
zdroj prúdu kamery jednoduchým testom.
Neštartujte motor! Kompletne prikryte
oboma ohnutými dlaňami kameru tak, aby
bolo okolie kamery zatienené a aktivoval
sa senzor nočného videnia. Medzi
palcami nechajte malý otvor a nahliadnite
medzi dlane. Ak je kamera aktívna, svieti
všetkých 7 LED okolo kamery červeno. Ak
LED nesvietia, skontrolujte káblové a
pripojovacie zapojenia kamery. Dbajte
pritom na bod 4.7 na str. 77.
Krok 8: Upevnenie transmitra
Odstráňte ochrannú fóliu lepiacej pásky
z hornej strany transmitra a prilepte
ho pevne za obklad kufra na chránenom
mieste. Dodatočne transmiter upevnite
dvoma viazačmi kábla . Dbajte na to,
aby sa v bezprostrednej blízkosti trans-
mitra nenachádzali žiadne elektrické
spotrebiče, aby vysielací výkon nebol
ovplyvnený. Teraz zafixujte položené
káble kamery a transmitra v dutom
priestore kufra viazačmi káblov .
Položené káble nesmú ovplyvniť spôsob
fungovania vozidla!
4
4
12
10
2
SK 75
