Pozor! Jestliže nevíte jak máte
provést instalaci nebo jednotlivá
připojení, informujte se u
příslušných odborníků! V opačné případě
hrozí nebezpečí ohrožení osob a věcné
škody!
Nyní spojte druhou kabelovou svorkou
záporný kabel 12 V - (minus) couvacího
světla vozidla s černým kabelem vysílače
podle obrázků 8-11. Nakonec můžete zase
připojit kabel na záporný pól baterie
vozidla.
Obrázek 11
Uzavřete zajišťovací
kryt kabelové svorky
.
Obrázek 10
Stlačte kleštěmi
(nejsou v dodávce)
vystupující kovový
kontakt do kabelové
svorky . Tím se
navzájem spojí
oba kabely.
Obrázek 9
Vložte červený kabel
vysílače bočně do
kabelové svorky
(viz obrázek 9).
Obrázek 8
Vložte kabel 12 V +
(plus) couvacího
světla bočně do
kabelové svorky
(viz obrázek 8).
Pro připojení kabelu na couvací světlo
použijte obě kabelové svorky a postu-
pujte podle následujících, popsaných
kroků pro připojení jednotlivých kabelů.
Vysílač
Uzemnění
Černý
Napájecí
kabel pro
12 V

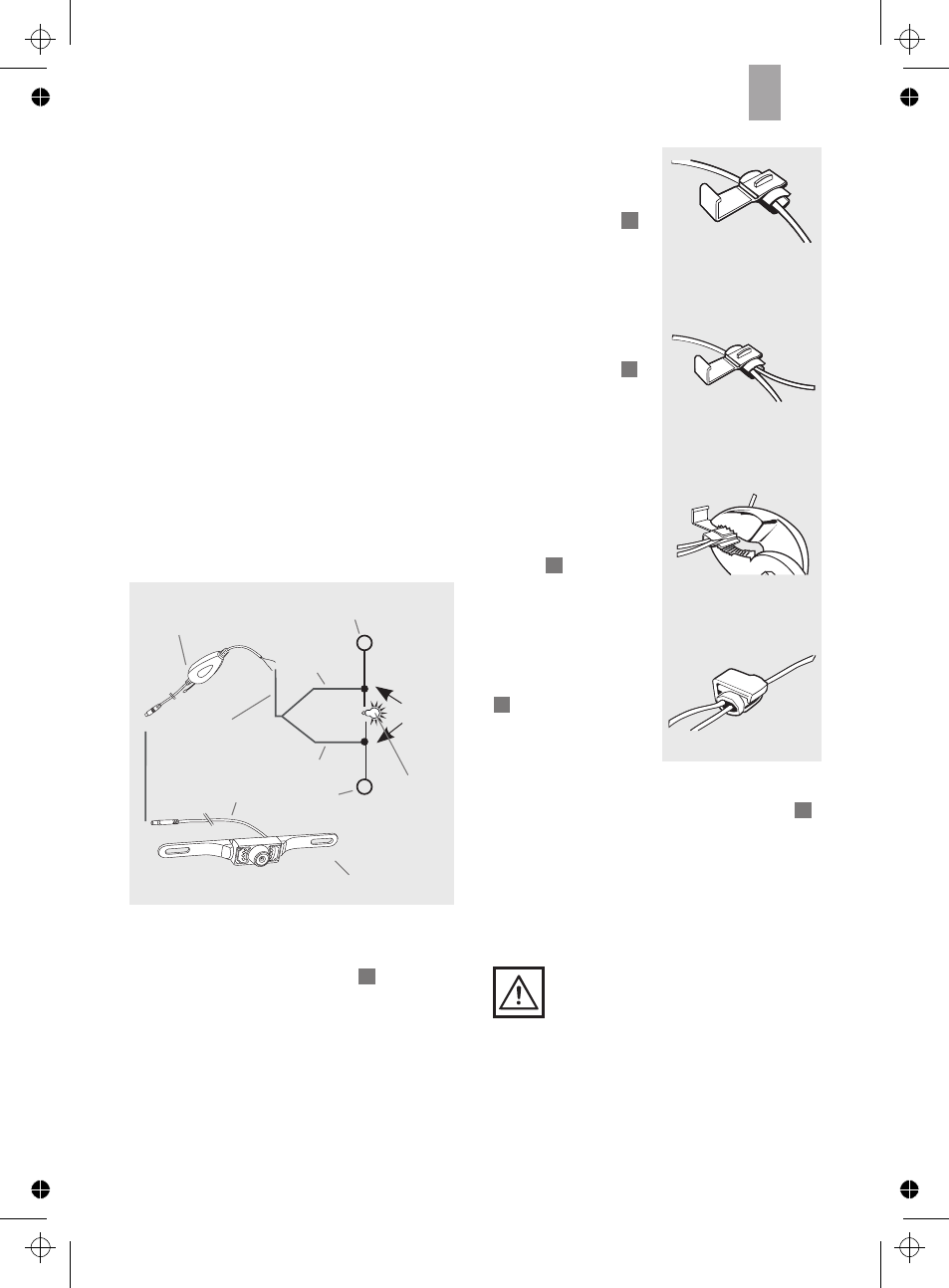

Obrázek 7
Kabel kamery
Kamera
Couvací
světlo
Kabelo
vá
svorka
Červený
+ 12 V DC
couvací světlo
Krok 7: Připojení proudu pro vysílač
Sejměte kryt couvacího světla. Odstraňte
objímku žárovky z tělesa světla. Najděte
přívodní kabel vedoucí z vozidla k couva-
címu světlu. Dbejte přitom na údaje a
popis v příručce výrobce vozidla.
Pozor! Před prací na elektrickém rozvodu
vozidla musíte nejdříve odpojit kabel od
záporného pólu baterie! Přitom může
dojít ke ztrátě dat, kódů a programování
různých funkcí vozidla!
Nyní spojte přívodní kabel 12 V + (plus) z
vozidla pro couvací světlo s červeným
kabelem vysílače. Nakonec spojte
zemnící kabel 12 V - (minus) vozidla pro
couvací světlo s černým kabelem vysílače
(viz obrázek 7).
7
7
7
7
7
7
CZ 61
