Sk 73 – AEG Rear Camera System RV 3.5 User Manual

Page 73

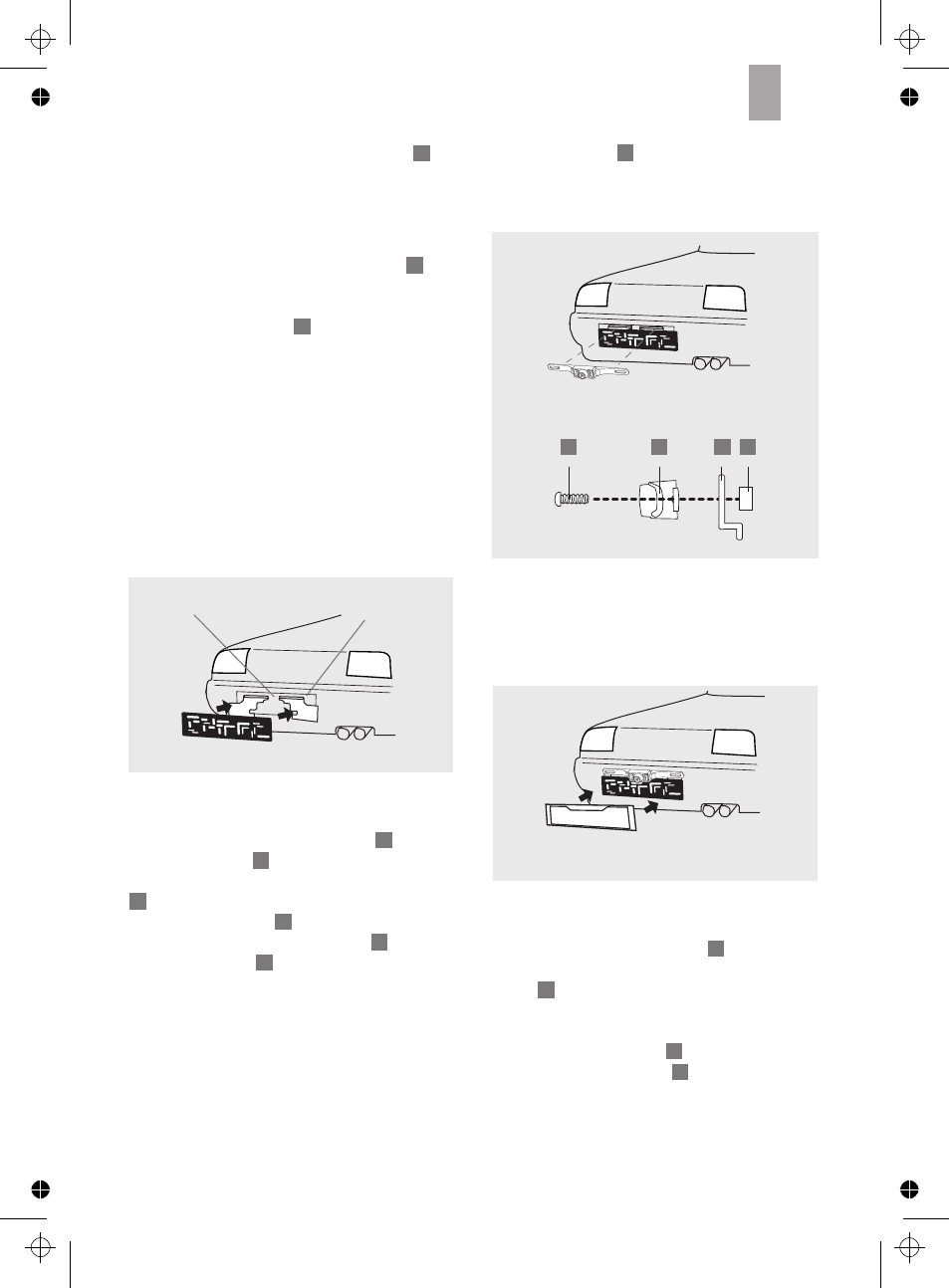

Krok 6: Vedenie kábla kamery
Teraz položte kábel kamery pre
spojenie s káblom signálového trans-
mitra v interiéri / dutom priestore
vozidla. Dbajte na to, aby káble neboli
zovreté alebo zauzlené. Teraz spojte
zástrčku kábla kamery so zásuvkou
signálového transmitra .

Obrázok 6

Krok 5: Upevnenie pozn. značky
Teraz pripevnite poznávaciu značku
(Pozri obr. 6).

Obrázok 5

Obrázok 4

Plastový krúžok môžete podľa potreby
dodatočne utesniť bežnou tesniacou
hmotou z oboch strán ako ochranu pred
vnikajúcou vodou.

Krok 4: Upevnenie kamery
Preveďte zástrčku kábla kamery cez
plastový krúžok do interiéru vozidla
príp. poklopu kufra. Namontujte kameru
s rovnomerným bočným odstupom na
upevnenia kamery (Pozri obr. 4). Na
upevnenie použite obe skrutky a obe
upínacie matice (Pozri obr. 5). Prestaňte
točiť upínacie matice, keď pocítite odpor
a kamera je pevne spojená s upínaním.
Dbajte na to, aby ukončenie kábla na
zadnej strane kamery vždy ukazovalo
nahor, aby bol zachovaný max. rozsah
otáčavosti.

Obrázok 3

Príklad:
Upevnenie
kamery hore

Minimálny odstup 4 cm

Krok 3: Upevnenie držiaka kamery
Namontujte obe upevnenia kamery a
upínanie poznávacej značky, ak je k
dispozícii. Dbajte na to, aby odstup medzi
oboma upevneniami nebol menší ako
4 cm (pozri obr. 3). Kameru môžete
upevniť nad alebo pod poznávaciu
značku. Na obr. 3 je zobrazená montáž
nad pozn.značku.

Pozor! Umiestnenie upevnenia kamery
nesmie ovplyvniť funkciu osvetlenia
poznávacej značky! V prípade obmed-
zeného osvetlenia pozn. značky
namontujte kameru na protiľahlú stranu.

Následne pripevnite plastový krúžok na
vrt z vonkajšej strany vozidla.
