Page 59

3
4
5

6
7

Krok 2: Otvor pro kabel kamery
Hledejte v místě připevnění státní pozná-
vací značky otvor vedoucí dovnitř vozidla,
abyste mohli prostrčit zástrčku připo-
jovacího kabelu pro kameru . Pro lepší
přístupnost odstraňte obložení vnitřní
stěny v místě státní poznávací značky.
Jestliže se zde nenachází vhodný otvor,
vyvrtejte nový vrtákem o průměru 11 mm
v místě, které bude později zakryto státní
poznávací značkou.

Pozor: Dbejte na to, aby se v
místě vrtání nenacházely žádné
jiné elektrické vodiče nebo díly

vozidla, které byste mohli poškodit!

Pro ochranu vyvrtaného otvoru před
korozí nalakujte hrany otvoru vhodným
lakem (např. tužkou s lakem od výrobce
vozidla) a upravené místo nechte
zaschnout.

Obrázek 2

Krok 1: Sejmutí státní poznávací značky
Nejdříve demontujte zadní státní pozná-
vací značku a její držák (viz obrázek 2).

Pozor! Díky různým technikám a konstru-
kcí vozidel neplatí a není tento návod k
montáži systémupoužitelný do všech typů
vozidel.

4.1 Montáž couvacího kamerovéh

systému

4.0 MONTÁŽ /
OBSLUHA

Kamera se 7 infračervenými LED a
připojovacím kabelem se zástrčkou
pro spojení s vysílačem
Monitorový kabel se zástrčkou na 12
V pro připojení k cigaretovému zapa-
lovači, včetně pojistky 1 A (Ampér)
Monitor LCD 3,5 " (8,9 cm)
Vázací pásky pro připevnění vysílače
Šrouby pro připevnění kamery
na držáky
Matky na šrouby
Kabelové svorky pro spojení s
kabely couvacího světla
Umělohmotný kroužek pro ochranu
hran otvoru s protaženými kabely
Držáky kamery
Rameno monitoru s přísavkou pro
jeho připevnění na předním skle
Vysílač s připojovacím kabelem
a zdířkou ke kameře, včetně připo-
jovacího kabelu s jedním červeným a
černým kabelem pro připojení na
couvací světlo a nalepeného lepícího
pásku pro připevnění vysílače.

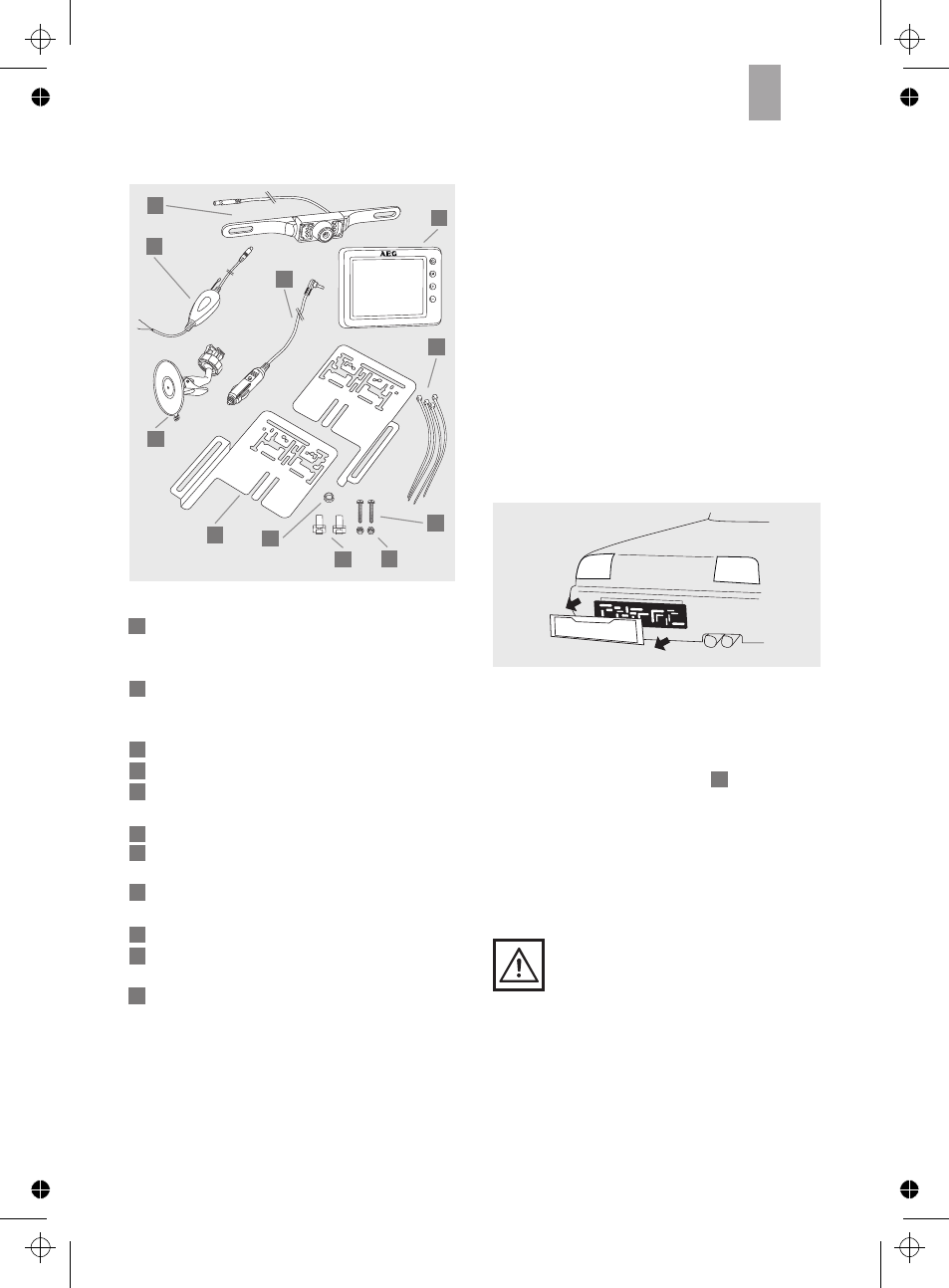

3.2 Přehled výrobku

Obrázek 1
