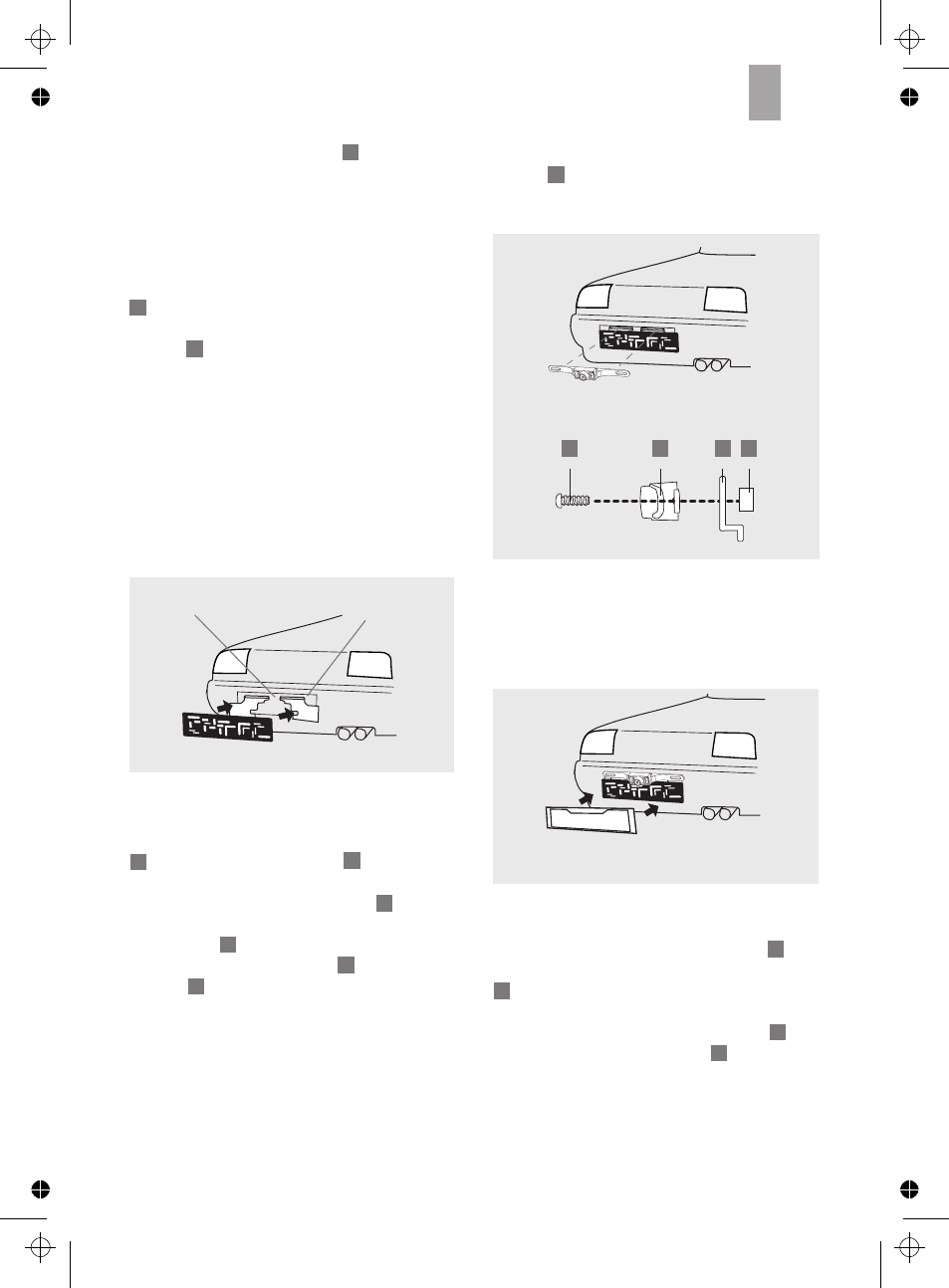

Passo 6: collocare il cavo per videocamera
Collocare ora il cavo per la videocamera ,
per collegarlo al cavo del trasmettitore radio
nell'abitacolo del veicolo. Assicurarsi che i
cavi non siano incastrati o annodati. Collegare
ora la spina del cavo per la videocamera con
la bussola del trasmettitore radio .
Immagine 6
Passo 5: fissaggio della targa
Montare la targa (vedi immagine 6).
Immagine 5
Immagine 4
Se necessario è possibile inoltre coprire l'anello di
plastica con un sigillante di uso comune da
entrambi i lati, per evitare l'infiltrazione d'acqua.
Passo 4: fissaggio della videocamera
Introdurre la spina del cavo per la videocamera
attraverso l'anello di plastica all'interno
dell'abitacolo del veicolo e del cofano del
bagagliaio. Montare la videocamera con una
distanza laterale uniforme sui supporti per
videocamera (vedi immagine 4). Per il
fissaggio usare entrambe le viti e i dadi di
tensione (vedi immagine 5). Smettere di girare
i dadi di tensione quando si sente della
resistenza e la videocamera è ben fissata al
supporto. Assicurarsi che l'uscita cavo sulla parte
posteriore della videocamera sia sempre rivolta
verso l'alto, in modo che venga mantenuta
l'oscillazione massima.
Immagine 3
Esempio: fissaggio
della videocamera
sopra
Distanza minima 4 cm
Passo 3: fissare i supporti per
videocamera
Montare entrambi i supporti per la videocamera
e, se presente, anche il supporto per la targa.
E' necessario assicurarsi che la distanza tra i due
supporti non sia inferiore a 4 cm (vedi
immagine 3). E' possibile fissare la videocamera
al di sopra o al di sotto della targa. Nell'imma-
gine 3 è rappresentato il montaggio al di sopra
della targa.
Attenzione! Il posizionamento dei supporti
non deve compromettere il funzionamento
dell'illuminazione della targa. In caso di danni
all'illuminazione della targa, montare la video-
camera sul lato opposto.
Infine inserire l'anello di plastica (8) sulla
perforazione dalla parte esterna del veicolo.
9
9
1
9
5
6
1
8
1
8
8
11
1
11
