TRITTON X-55 Rhino H.O.T.A.S System Pro Flight User Manual
Page 38

Green
Blue
Yellow
Red
Notes
k = Taux
1
2
3
4
OD = Diamètre extérieur
33
33
33
33
d = Diamètre de fil
1.8
1.8
1.8
1.8
E = Module d'élasticité de Young
( 210000 )
210000
210000
210000
210000
N/mm2
FL = Longueur libre
52
47
42
36
Non compressé
WL = Longueur utile
30.8
30.8
30.8
30.8
Pré compressé
P1L = Longueur Position 1
25.8
25.8
25.8
25.8
Compression totale
n = Nombre total de spires
4.5
4.5
4.5
4.5
Spires actives
(6,5 spires par ressort)
D = Diamètre moyen
31.2
31.2
31.2
31.2
Taux K= Ed*4 / 8n D *3
1.70
1.70
1.70
1.70
N/mm
Charge de rupture (BL) = FL-WL x k
36.12
27.60
19.08
8.86
N
Charge P1L SoL = FL - SL x k
44.64
36.12
27.60
17.38
N
Effort = 8 x P x D / 3.14 x d *3
608.50
492.38
376.25
236.90
N/mm2
% UTS (corde à piano M4)
30.89
24.99
19.10
12.03
%
9

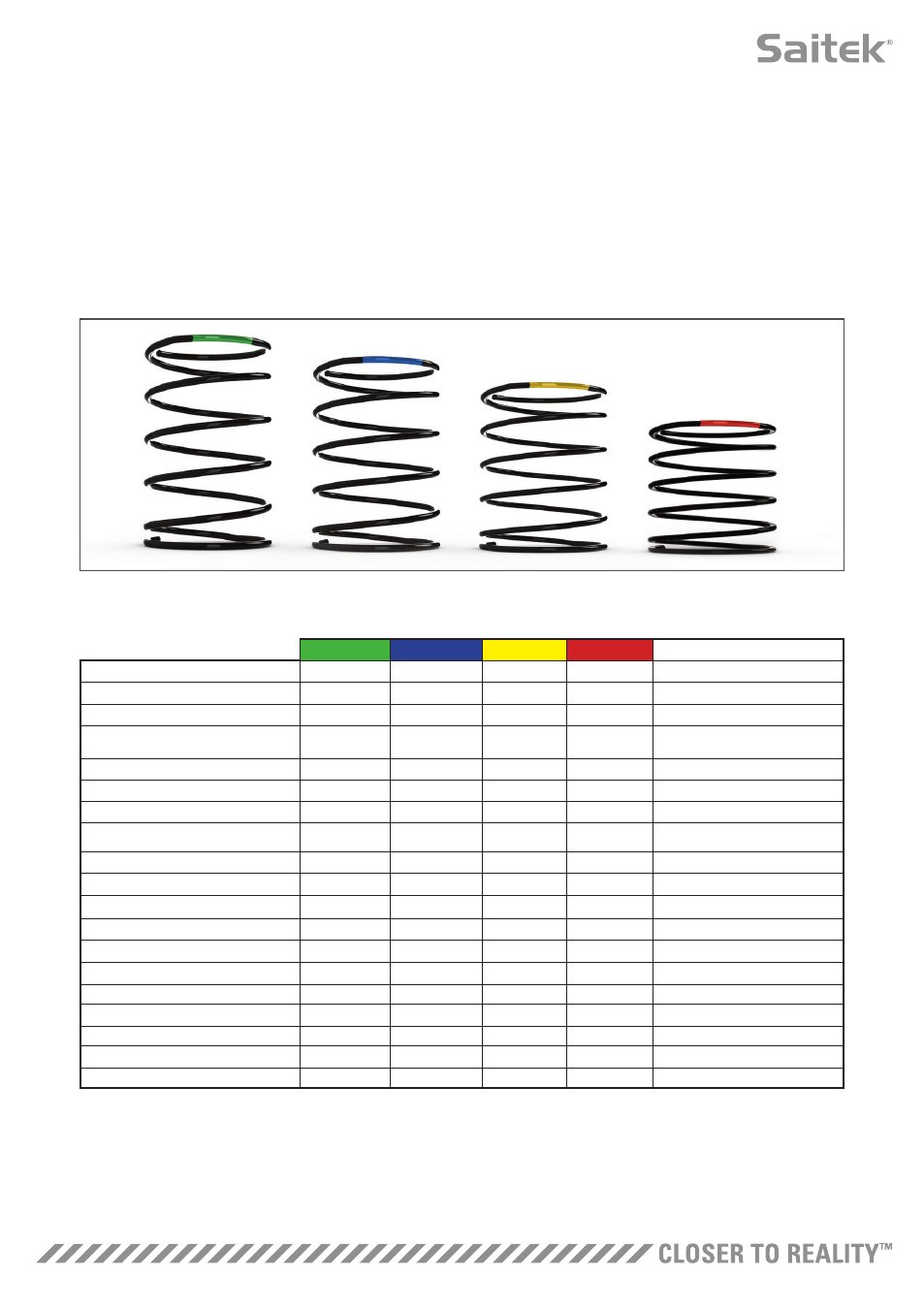

Système d'ajustement de la tension des ressorts F.E.E.L.
Chaque ressort situé sur le manche Rhino offre un ressenti différent. Vous pouvez également utiliser le
manche sans ressort, offrant ainsi cinq niveaux de résistance différents.
Chaque ressort offre un ressenti unique et est aisément identifiable. Une couleur en haut de chaque
ressort (rouge, jaune, bleu et vert) permet de les différencier. Le tableau suivant répertorie certains des
calculs utilisés à des fins de différenciation :
