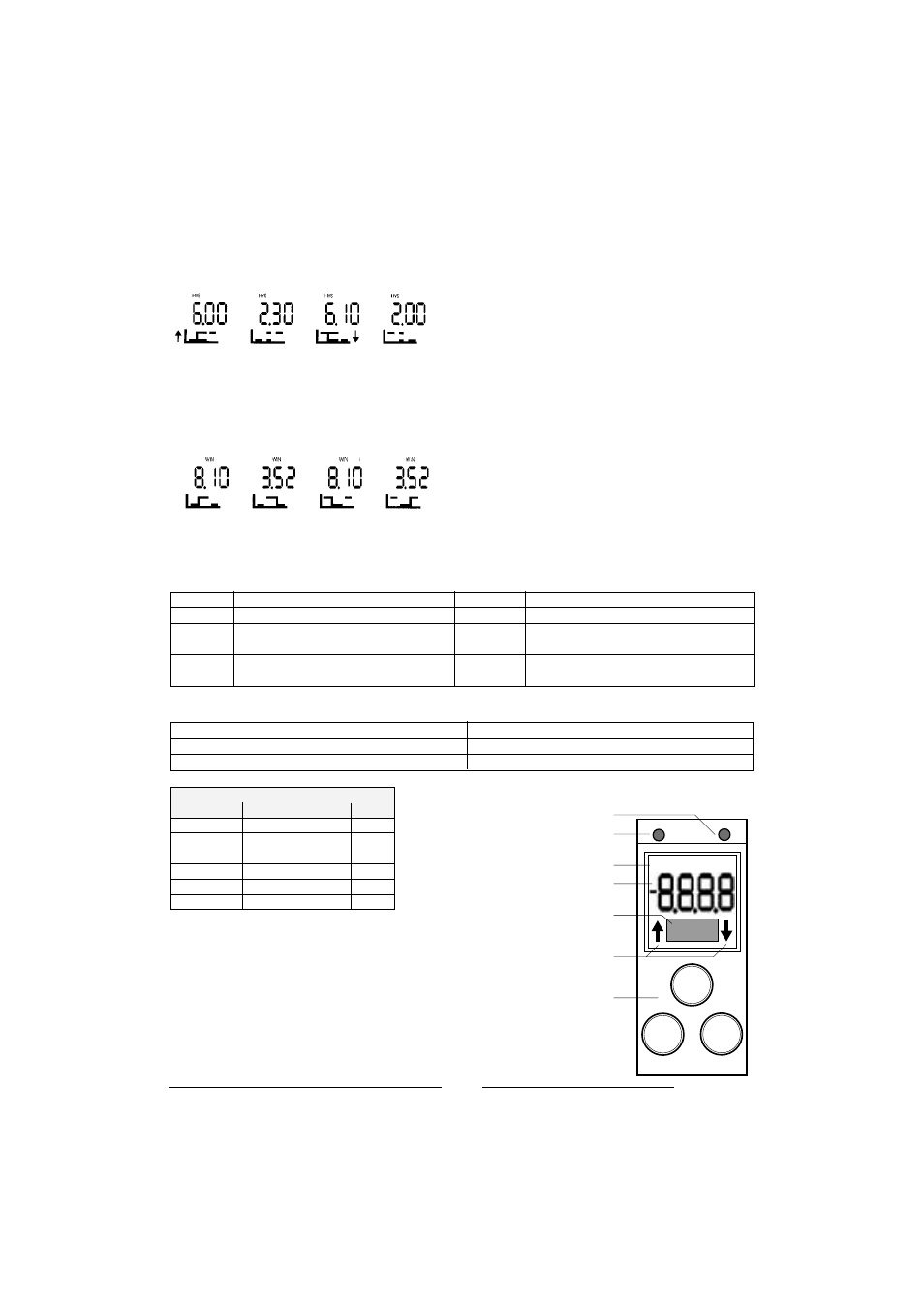

Fonctions clés et affichage – Norgren 33D Electronic Pressure Switches Installation Instructions User Manual
Page 14

14
7503442.99.10.01
2.2 Mode hystérésis :
Lors du réglage des seuils, les barres d’appel (n.o ) ou de coupure(n.c ) se mettent à clignoter selon le mode de servi-
ce. Lorsque vous réglez le mode hystérésis, celui-ci clignote. Selon la polarité choisie (n.c. / n.f. voir setup) le diagram-
me d’hystérésis s’affiche sur l’écran et les barres de réglage clignotent.
Exemple 2: commutation OUT 1n.o., commutation OUT 2 n.f.
2.3 Mode fenêtre :
Ce mode de service permet de définir un point de commutation et un point de réinitialisation à l’intérieur d’une plage de
pression. Tant que la pression se situe à l’intérieur de cette “fenêtre”, le point de sortie de commutation sera activé
(polarité n.o.) ou inactivé (polarité n.f.)
Exemple 3: commutation OUT 1 n.o., commutation OUT 2 n.f.
3. Messages d’erreur et affichage de défauts fonctionnels:
LO VOLT
Tension d’alimentation trop basse
LO TEMP
Signal de temp. trop bas ou capteur défecteux
PRES
Signal de pression trop élevé ou capteur défectueux
CALI
Mauvais calibrage du pressostat
LO PRES
Défaut du capteur
ESET
Setup: Mauvais calibrage du set filter,
calibrated
unit, code
HI TEMP
Signal de temp.trop élevé ou capteur défecteux
ESH1 (2)
réglage SETUP OUT 1 (2)
mode temporisation appel/coupure non correct
4. Réglages
Pour noter vos réglages
– Afffichage en bar
– Mode de commutation standard n. o.
– Temporisation appel/coupure 0 sec.
▼
▼
SET
OUT1 HYS WIN OUT2
LED sortie 2 (en option)
LED sortie 1
Indication du mode d'utilisation
Affichage du diagramme de
commutation
Indication de la phase d’initialisation
ou de réinitialisation
Clavier 3 touches
Affichage 7-segments (4 digits)
Fonctions clés et affichage
Connexion électrique M 12 x 1
Connecteur
Signal
Cable
1
+ U
B
marron
2
Out 2 (PNP)
blanc
analogue 4 – 20 mA
3
0 Volt
bleu
4
Out 1 (PNP)
noir
5
PE
gris
