WIKA Betriebsanleitung Kalibriersystem, Typ BCS10
14051046.01 10/2012 GB/D/F/E
D
6. Inbetriebnahme, Betrieb
6.8 Batteriewechsel
1. Die Blende des Digitalmanometers ca. 90° nach links drehen und abnehmen.
2. Die Frontplatte des Digitalmanometers abnehmen, somit ist das Batteriefach
zugänglich.
3. Die Batterien tauschen. Nur 1,5 V AA-Alkalibatterien verwenden.
4. Gerät wieder verschließen. Sicherstellen, dass die Vorderseite korrekt ausgerichtet
ist.

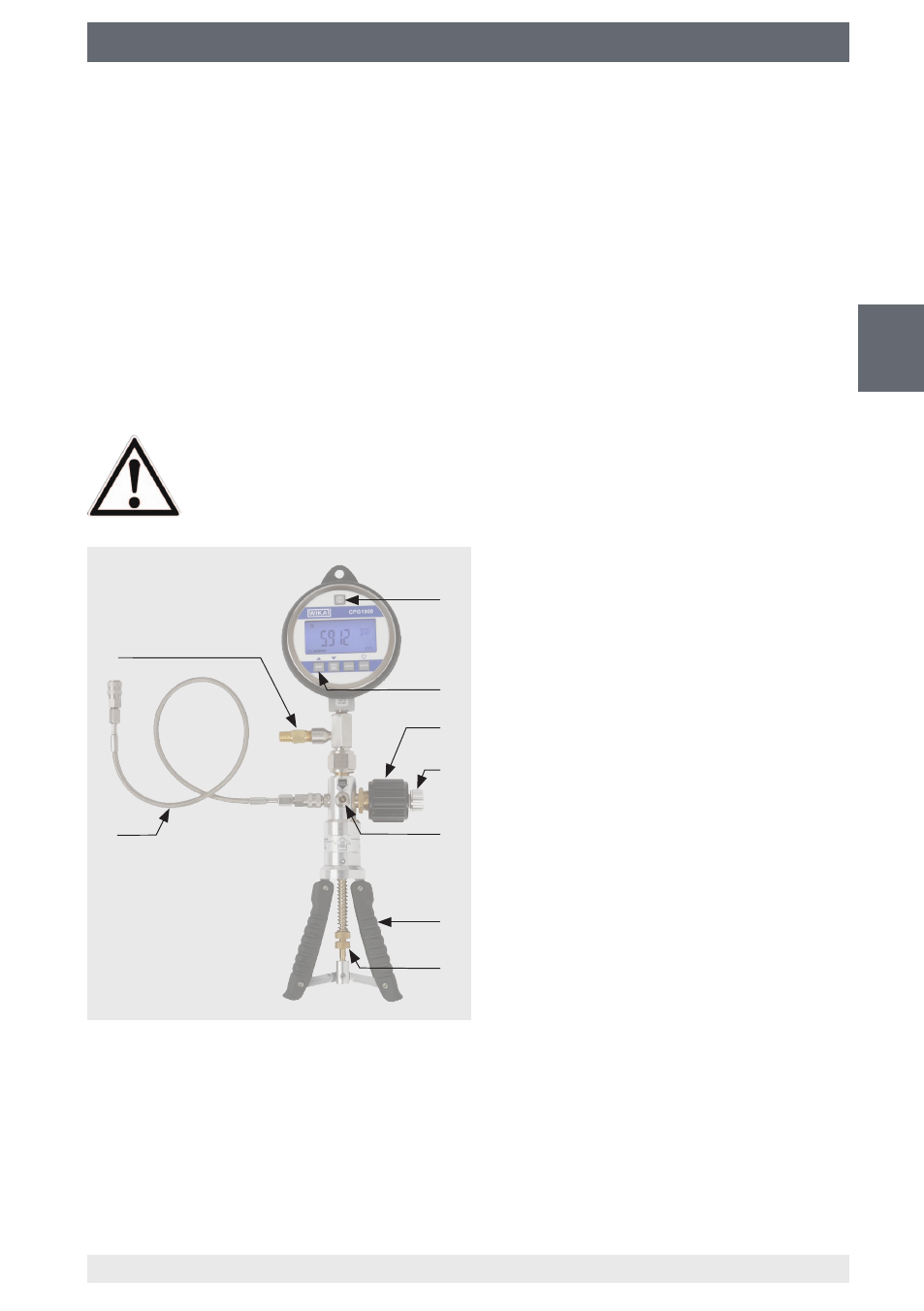

6.9 Messaufbau und Einrichtung
WARNUNG!
Prüf- und Kalibriersysteme nur im drucklosen Zustand montieren bzw.
demontieren.
1) Gerät ein- und ausschalten
2) Nullpunktabgleich durchführen
3) Feinregulierventil
4) Druckablassventil
5) Umschaltventil Druck-/Vakuumer-
zeugung
6) Pumpengriffe
7) Verstellbare Rändelmutter zur
Einstellung der Pumpleistung
(Überdruckschutz)
8) Einstellbares Überdruckventil
9) Metallflexschlauch zum
Prüflingsanschluss, beidseitig mit
Schnellkupplung, Länge 2 m
9
6
7
3
4
5
8
1
2
