WIKA manuale d‘uso air2guide, modello A2G-85 50
40339564.02 07/2012 GB/D/F/E/I
6. Messa in servizio, funzionamento

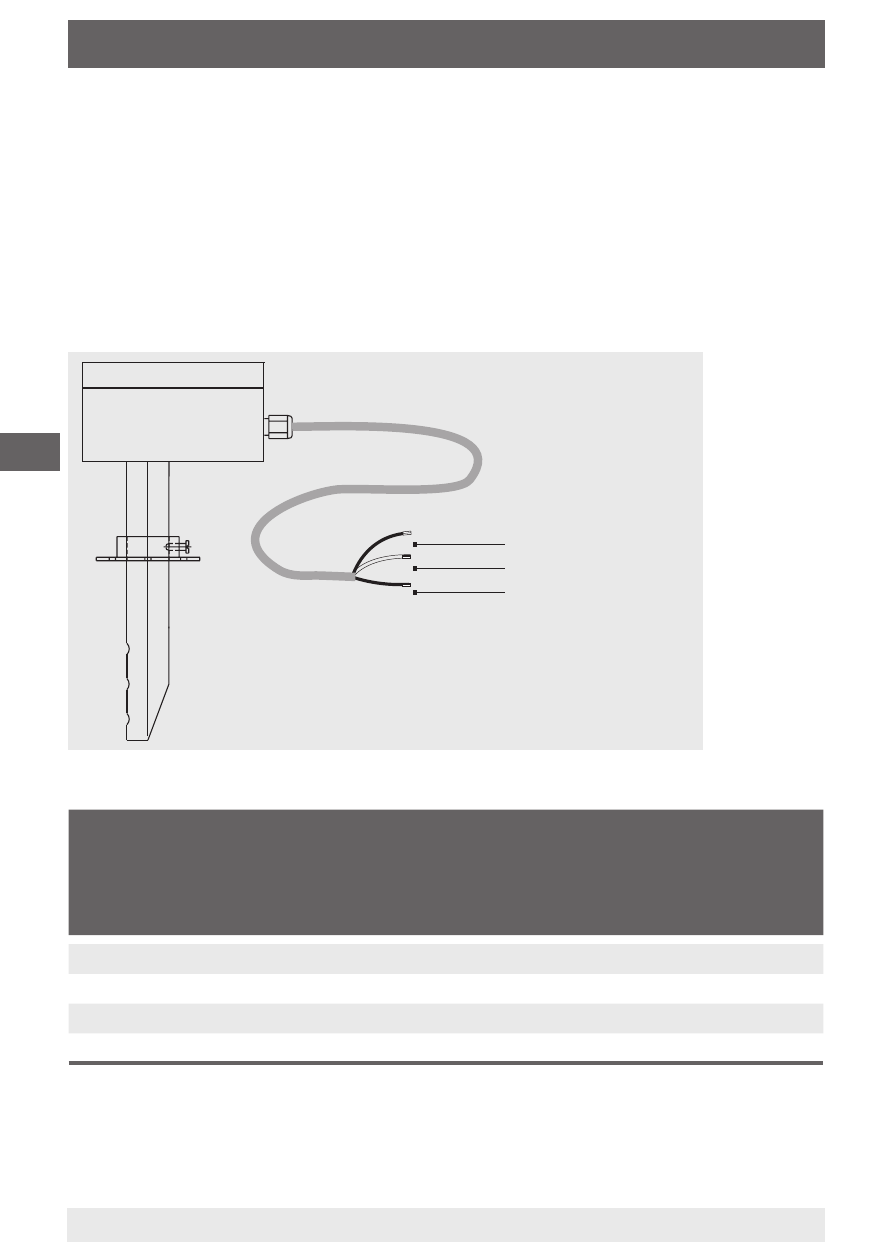

Cavo di collegamento 1,5 m
Connessione elettrica
Se vengono utilizzati dei lunghi cavi di collegamento, in funzione del
diametro dei conduttori, il risultato della misura può essere falsato a
causa della caduta di tensione verso terra, originata dalla corrente
di alimentazione e dalla resistenza di linea. In questo caso due linee
di terra devono essere collegate al sensore CO
2
- una per la corrente
di alimentazione e l'altra per la corrente di misura.
Classi per la qualità dell'aria in ambienti (EN 13779)
marrone tensione di alimentazione +24 V
bianco massa GND
giallo valore di uscita misura CO
2
Categoria Contenuto di CO
2
superiore al
contenuto nell'aria all'aperto
in ppm
Descrizione
Campo di misura
tipico
Valore standard
IDA1 < 400 ppm 350 ppm Elevata qualità dell'aria nell'ambiente
IDA2 400 ... 600 ppm 500 ppm Media qualità dell'aria nell'ambiente
IDA3 600 ... 1.000 ppm 800 ppm Moderata qualità dell'aria nell'ambiente
IDA4 > 1.000 ppm 1.200 ppm Bassa qualità dell'aria nell'ambiente
Principio di misura
Per misurare il CO
2
viene impiegata la tecnologia NDIR (Non Dispersive
InfraRed) con auto-calibrazione automatica (ABCLogic™). Per il colle-
