6. Inbetriebnahme, Betrieb

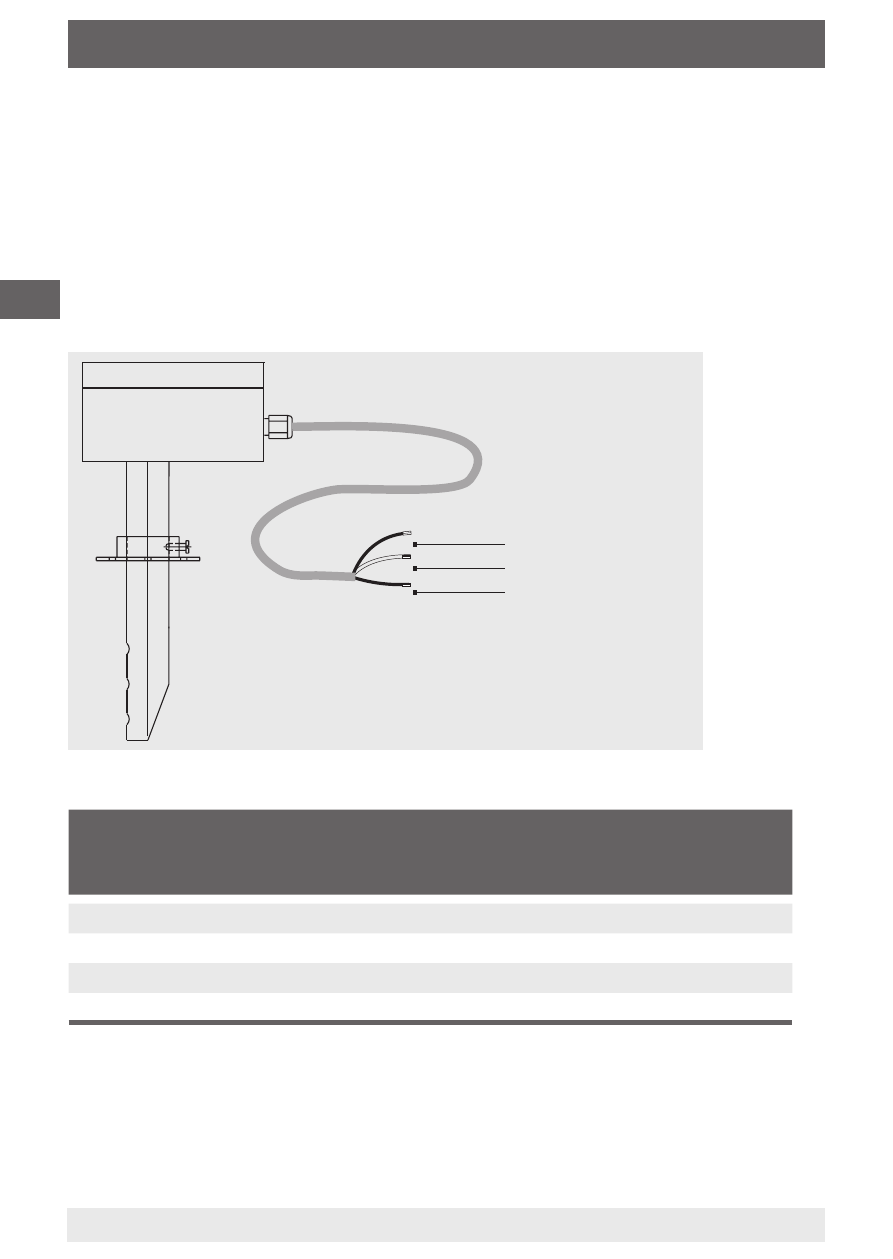

Anschlusskabel 1,5 m
Elektrischer Anschluss
Bei Verwendung von langen Anschlussleitungen und abhängig vom
verwendeten Querschnitt, kann durch den Spannungsabfall auf der
gemeinsamen GND-Leitung, verursacht durch den Versorgungsstrom
und den Leitungswiderstand, das Messergebnis verfälscht werden.
In diesem Fall müssen 2 GND-Leitungen zum CO
2
-Sensor gelegt
werden - eine für den Versorgungsstrom und eine für den Messstrom.
Klassen für die Raumluftqualität (EN 13779)
braun Versorgungsspannung +24 V
weiß
Bezugspotential GND
gelb Ausgang Messwert CO
2
Kategorie CO
2
-Gehalt über dem Gehalt
in der Außenluft in ppm
Beschreibung
Üblicher Bereich Standardwert
IDA1 < 400 ppm 350 ppm Hohe Raumluftqualität
IDA2 400 ... 600 ppm 500 ppm Mittlere Raumluftqualität
IDA3 600 ... 1.000 ppm 800 ppm Mäßige Raumluftqualität
IDA4 > 1.000 ppm 1.200 ppm Niedrige Raumluftqualität
Messprinzip
Verwendet wird zur CO
2
-Messung die "Non Dispersive InfraRed (NDIR)
Technology" mit automatischer Selbstkalibrierung (ABCLogic™). Zur
