6. Puesta en servicio, funcionamiento

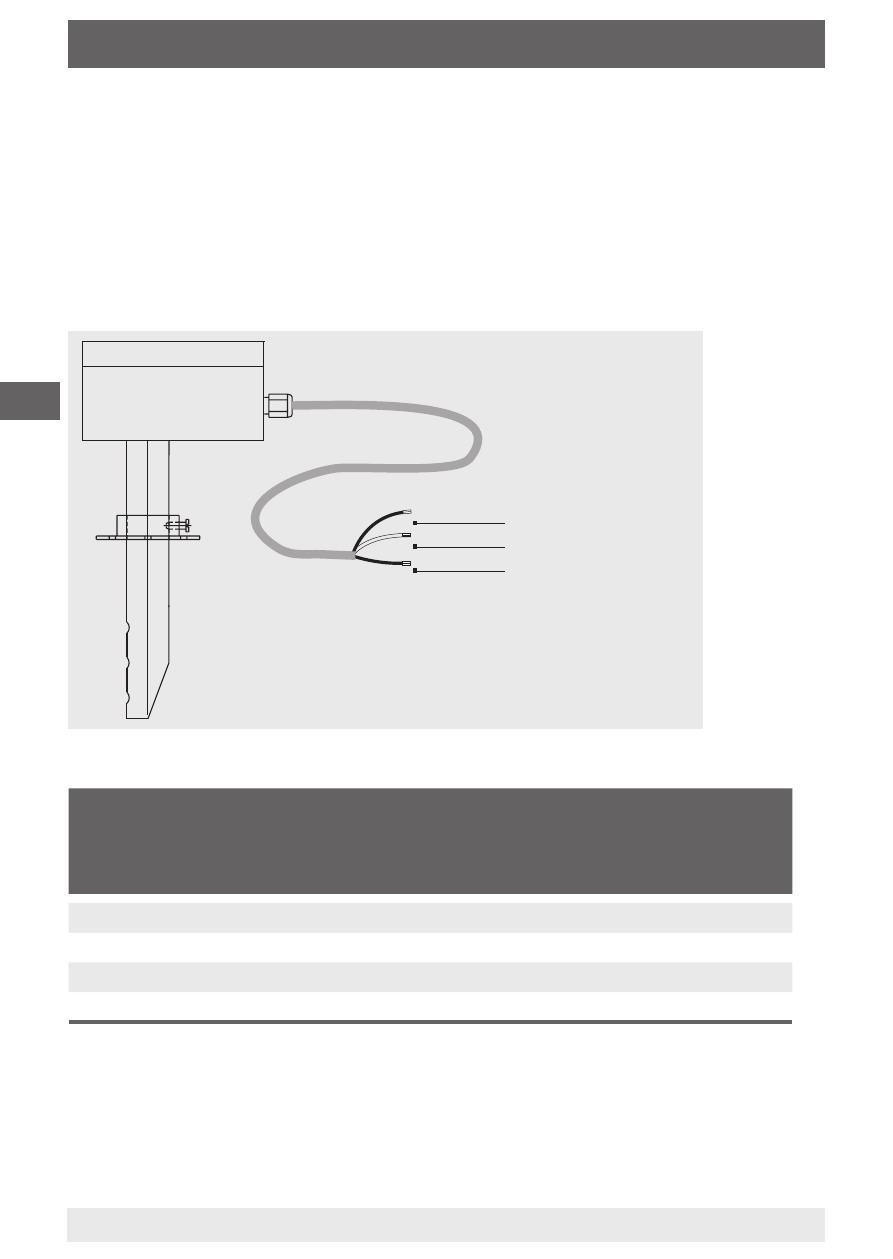

Cable de conexión 1,5 m
Conexión eléctrica
Cables de conexión larga pueden provocar errores, en función de la
sección aplicada, debido a la caída de la tensión de la corriente de
alimentación y la resistencia en el conductor de tierra común. En tal
caso se necesitan 2 conductores de tierra para el sensor CO
2
- uno
para la corriente de alimentación y otro para la corriente de medición.
Clases para la calidad del aire en la sala (EN 13779)
marrón Tensión de alimentación +24 V
blanco Potencial de referencia GND
amarillo Salida del valor medido de CO
2
Categoría Contenido de Co
2
superior
al contenido en el aire
exterior en ppm
Descripción
Rango normal Valor estándar
IDA1 < 400 ppm 350 ppm Calidad alta del aire en la sala
IDA2 400 ... 600 ppm 500 ppm Calidad media del aire en la sala
IDA3 600 ... 1.000 ppm 800 ppm Calidad moderada del aire en la sala
IDA4 > 1.000 ppm 1.200 ppm Caliad baja del aire en la sala
Principio de medición
Se utiliza la tecnología de "infrarrojo no dispersivo (NDIR, por sus
siglas en inglés) con calibración automática para la medición del CO
2
