F
Mode d´emploi WIKA air2guide type A2G-85 30
40339564.02 07/2012 GB/D/F/E/I
6. Mise en service, exploitation

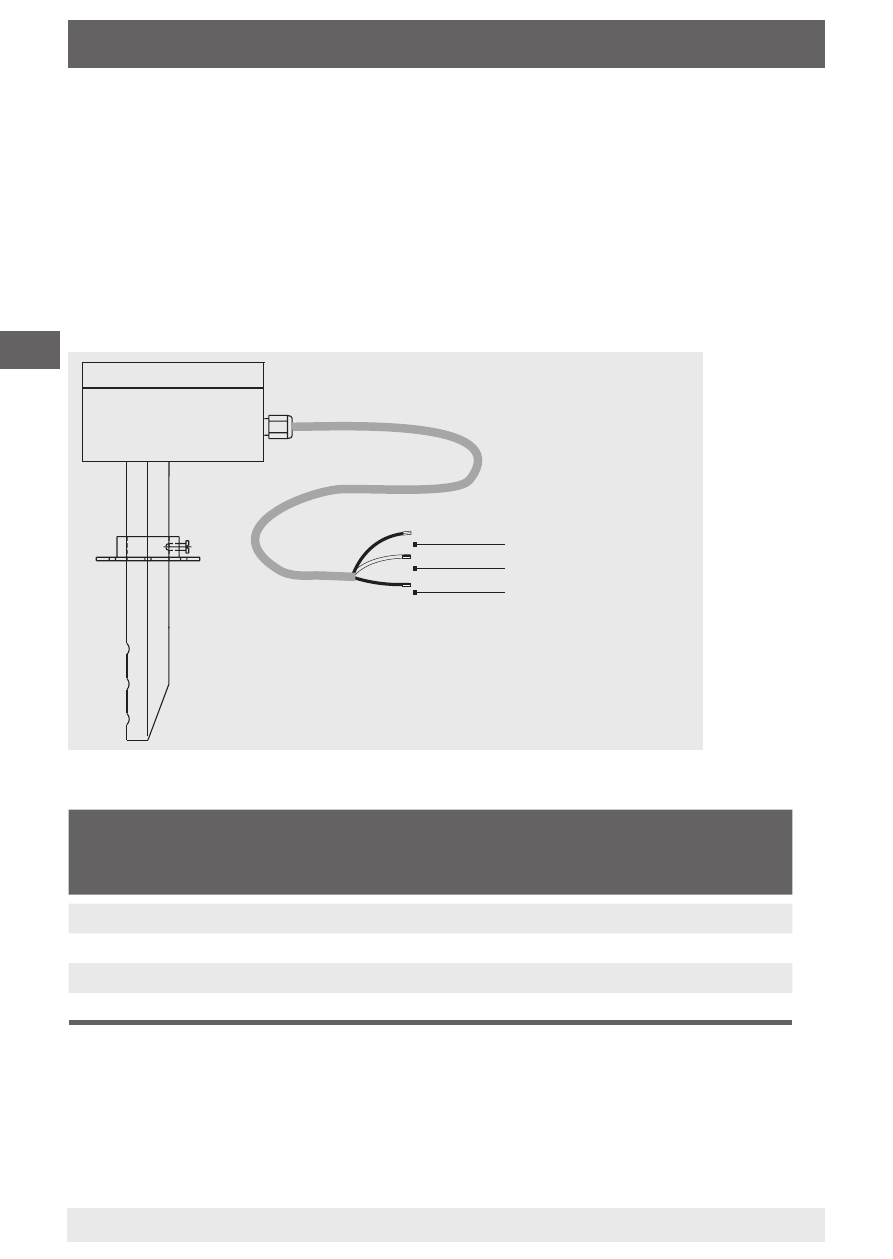

Câble de raccordement 1,5 m
Raccordement électrique
Si on utilise de longs câbles de connexion, et suivant la section
transversale utilisée, le résultat mesuré pourrait se trouver faussé à
cause d'une chute de tension sur la ligne commune GND, ceci étant
dû au courant d'alimentation et à la résistance de ligne. Dans ce cas,
on doit poser 2 lignes GND sur le capteur CO
2
: une pour le courant
d'alimentation et une pour le courant de mesure.
Classes de qualité d’air intérieur (EN 13779)
marron Tension d'alimentation +24 V
white Reference potential GND
jaune valeur de sortie mesurée CO
2
Catégorie Teneur en CO
2
supérieure à
celle de l'air ambiant en ppm
Description
Portée type Valeur standard
IDA1 < 400 ppm 350 ppm Bonne qualité de l’air intérieur
IDA2 400 ... 600 ppm 500 ppm Qualité moyenne de l’air intérieur
IDA3 600 ... 1.000 ppm 800 ppm Qualité modérée de l’air intérieur
IDA4 > 1.000 ppm 1.200 ppm Mauvaise qualité de l’air intérieur
Principe de mesure
Pour la mesure de CO
2
, on utilise la technologie "infrarouge non disper-
sif" (NDIR) avec auto-étalonnage automatique (ABCLogic™). Pour une
