11405821.06 09/2010 GB/D/F/E
28 WIKA mode d'emploi doigts de gant
F
Doigts de gant à visser
Pour les filetages cylindriques, un joint d'étanchéité adapté doit être utilisé. Les filetages coniques
peuvent être étanchés grâce à un produit d'étanchéité ou un cordon de soudure. Les couples de
serrage correspondants et les outils adaptés (par ex. clй а fourche) doivent être utilisés.
Doigts de gant à souder
Les doigts de gant à souder peuvent être fixés directement dans le process (paroi du tuyau ou du
réservoir) ou au moyen d'un raccord à souder. Il faut veiller à la propreté, à l'utilisation du matériel
approprié et, si nécessaire, au traitement thermique nécessaire du cordon de soudure.
Doigts de gant avec bride
Les dimensions de la bride du doigt de gant doivent correspondre à celles des contre-brides se
trouvant du coté du process. Les joints d'étanchéité utilisés doivent être adaptés pour le process
et les géométries de bride (indiquées dans le bordereau de livraison). Les couples de serrage
correspondants et les outils adaptés (par ex. clй а fourche) doivent être utilisés pour le montage.
Pour les doigts de gant dotés d'un collier, veiller à ce que celui-ci corresponde au diamètre
intérieur du puit process et soit adapté à celui-ci. Pour les colliers ayant une dimension plus
grande, ils doivent être adaptés au diamètre intérieur du puit process.

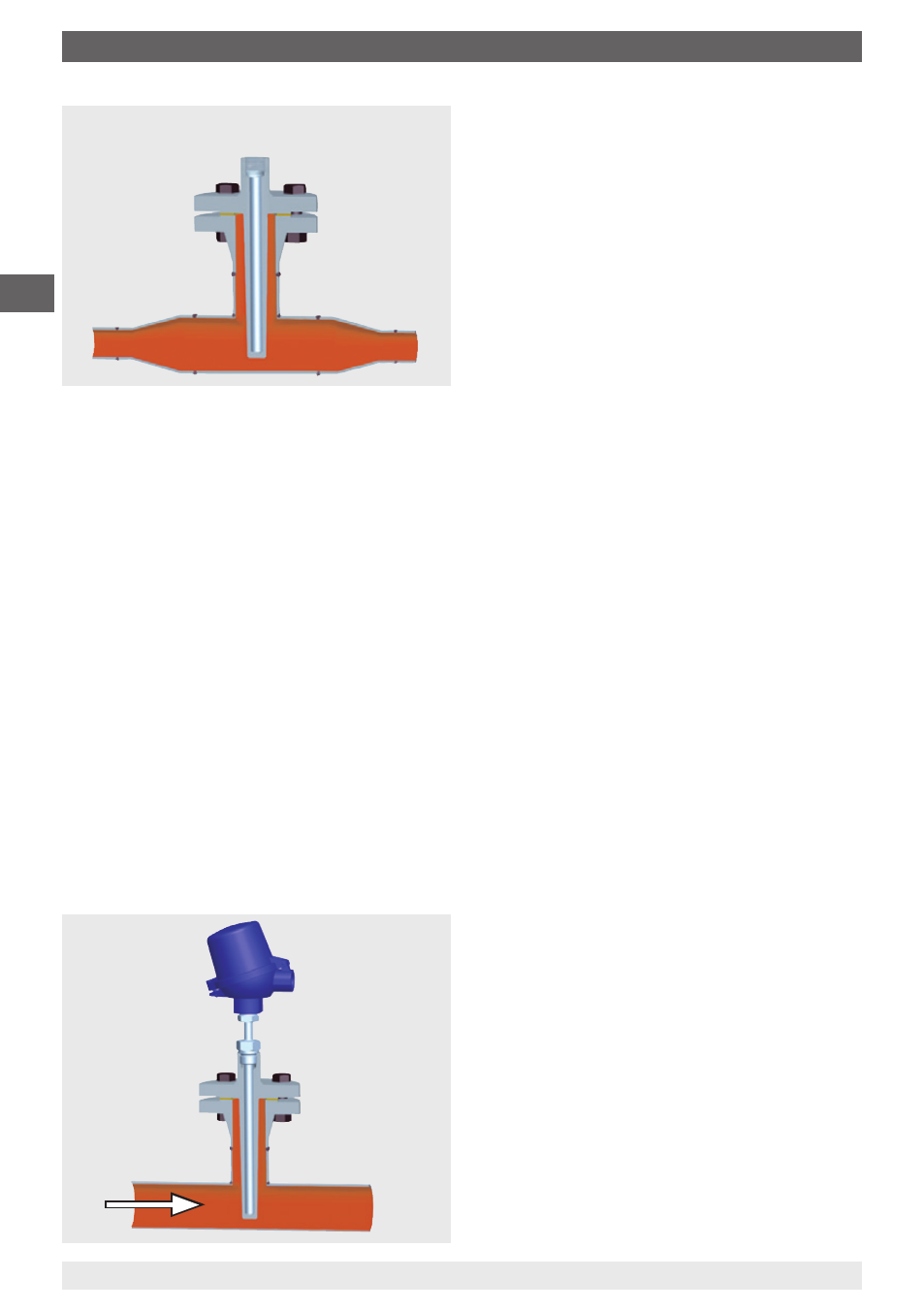

Indépendamment du raccordement au processus, trois positions de montage dans un tuyau
peuvent être sélectionnées :
■ Perpendiculairement au sens du flux (position défavorable)
Augmentation du diamètre du tuyau
de DN 40 à DN 80
6. Mise en service, exploitation
