Datos técnicos, F en mm – WIKA TSD-30 User Manual
Page 82

Rosca cilíndrica
Rosca cónica
82
WIKA manual de instrucciones termóstato modelo TSD-30
E
11613025.02 12/2011 GB/D/F/E
3. Datos técnicos
Señal analógica
Carga
■
Corriente:
≤ 500 Ω
■
Tensión:
> 10 kΩ
Salida de conexión
Los puntos de conmutación 1 y 2 pueden ajustarse individualmente
Funcionamiento
■
Contacto normalmente abierto / cerrado: ajustable libremente
■
Ventana e histéresis:
ajustable libremente
Tensión de conmutación:
Corriente auxiliar – 1 V
Corriente de conmutación: máx. 250 mA por salida de conexión
Tiempo de respuesta:
≤ 200 ms
precisión de ajuste:
≤ 0,5 % del alcance
3.4 Alimentación de corriente
Corriente auxiliar
DC 15 ... 35 V
Consumo de electricidad
máx. 100 mA
Alimentación de corriente eléctrica total
máx. 600 mA (incl. corriente de conmutación)
3.5 Elemento de medición
Pt1000, 2 hilos, DIN EN 60751 / clase A
Longitud de montaje (F)
F en mm
25
50
100
150
250
350

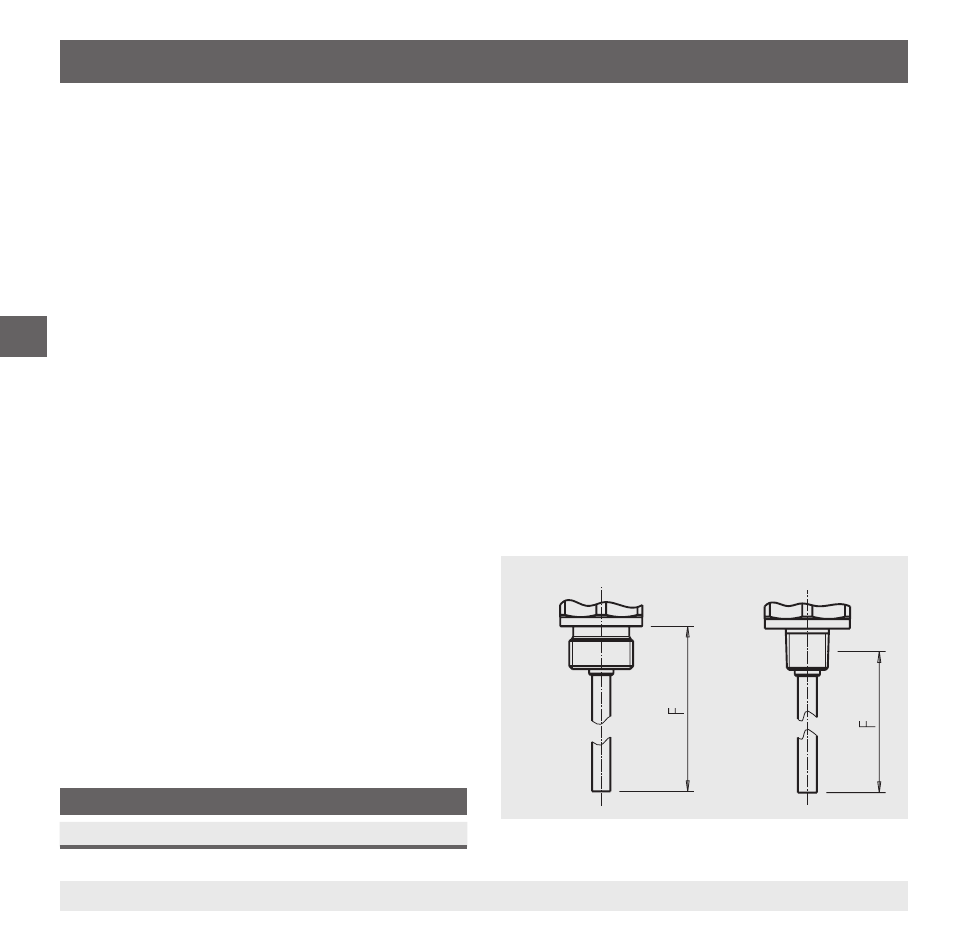

Fig. Longitud de montaje (F)
