39 WIKA Betriebsanleitung Temperaturschalter Typ TSD-30
D
11613025.02 12/2011 GB/D/F/E

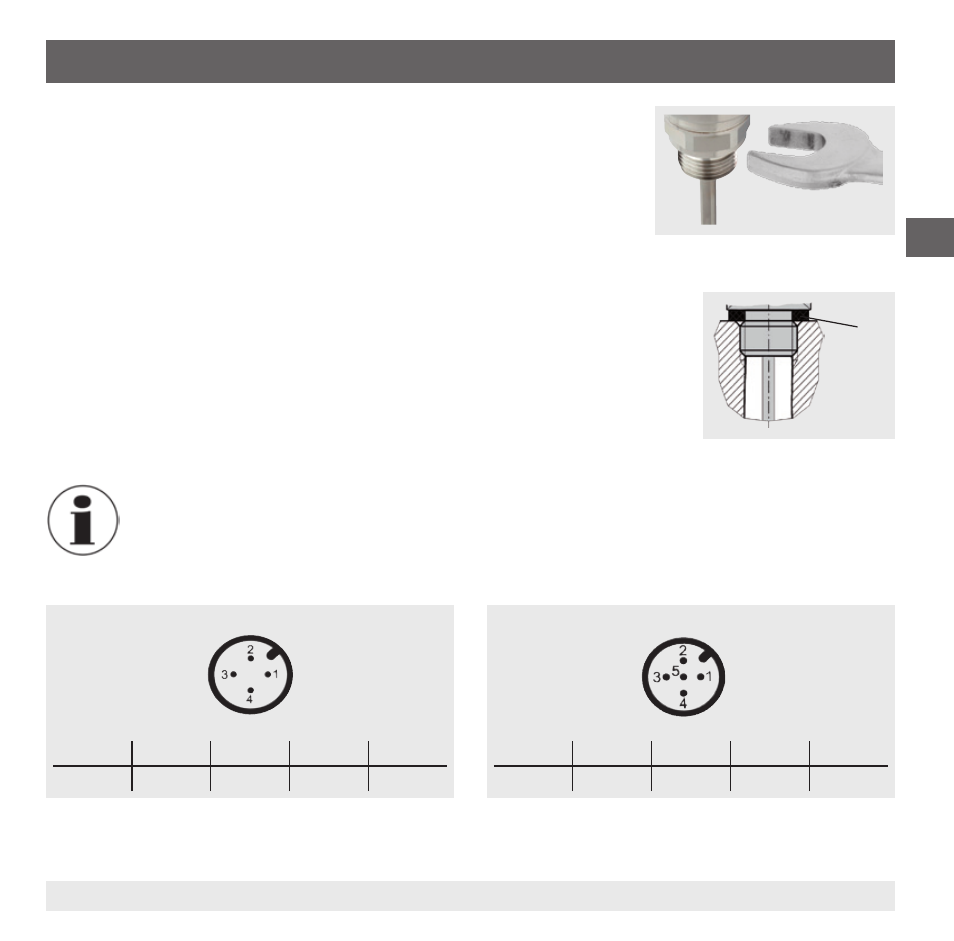

6. Inbetriebnahme, Betrieb
■ Das richtige Drehmoment ist abhängig von der Dimension des
Prozessanschlusses sowie der verwendeten Dichtung (Form/
Werkstoff).
■ Beim Einschrauben die Gewindegänge nicht verkanten.
■ Angaben zu Einschraublöchern und Einschweißstutzen siehe
Technische Information IN 00.14 unter www.wika.de.
■ Das Gerät über den Prozessanschluss erden.
■ Stecker aufstecken und handfest verschrauben.
Abdichtung
Zur Abdichtung der Prozessanschlüsse mit zylindrischem Gewinde an der
Dichtfläche  sind Flachdichtungen, Dichtlinsen oder WIKA-Profildichtungen
einzusetzen. Bei kegeligem Gewinde (z. B. NPT-Gewinde) erfolgt die Abdich-
tung im Gewinde, mit zusätzlichen Dichtwerkstoffen, wie z.B. PTFE-Band
(EN 837-2).
Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de.
Anschlussschemen

Rundstecker M12 x 1, 4-polig
Belegung
U
+
U- S
+
SP1 SP2
1 3 2 4 2
Rundstecker M12 x 1, 5-polig
Belegung
U
+
U- S
+
SP1 SP2
1 3 5 4 2
