6. Inbetriebnahme, Betrieb

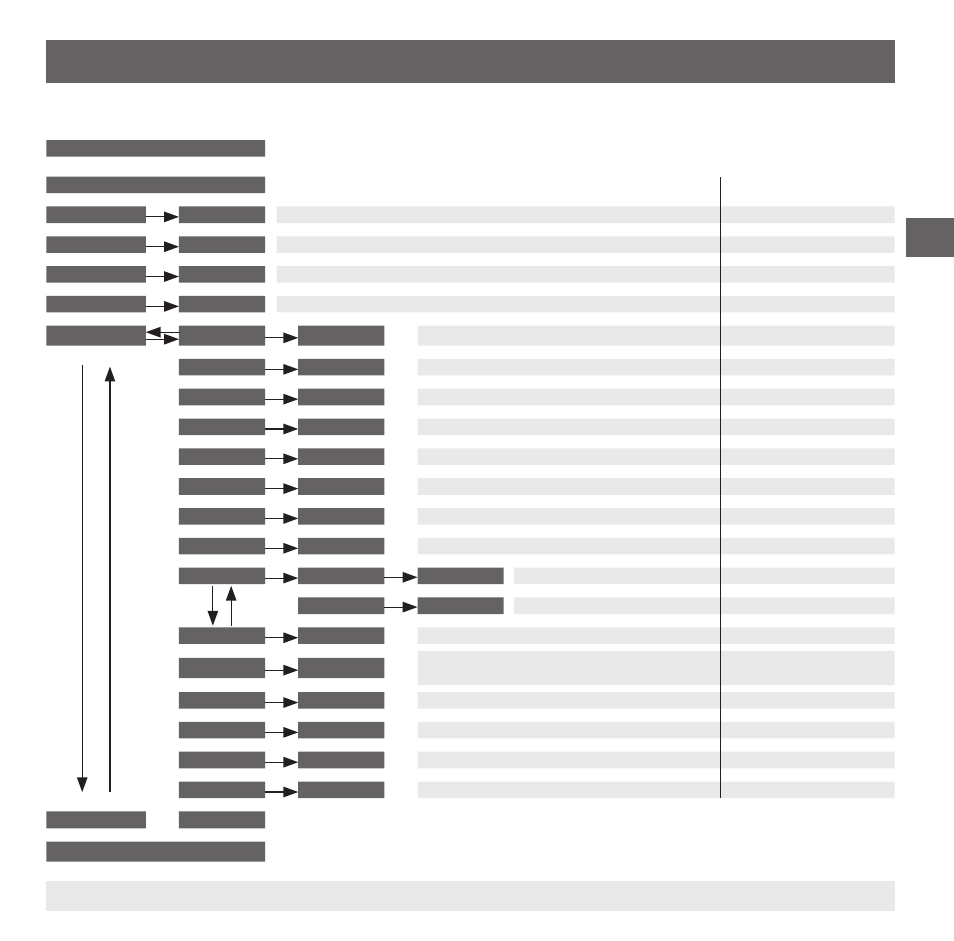

Menü (Programmierung und Werkseinstellung)
Display-Modus
▲ ▼ Lange Betätigung der Taste „MENU“
Programmier- Modus Werkseinstellung:
▲ ▼
SP1 / FH1 Wert Min: MBA + 0,5 %, Max: MBE MBE
▲ ▼
RP1 / FL1 Wert Min: MBA, Max: SP1 -0,5 % MBE -10 %
▲ ▼
SP2 / FH2 Wert Min: MBA + 0,5 %, Max: MBE MBE
▲ ▼
RP2 / FL2 Wert Min: MBA, Max: SP2 -0,5 % MBE -10%
▲ ▼
EF RES Yes / No Rücksetzen auf Werkseinstellung
▲ ▼
DS1 Wert 0 ... 50 s 0 s
▲ ▼
DR1 Wert 0 ... 50 s 0 s
▲ ▼
DS2 Wert 0 ... 50 s 0 s
▲ ▼
DR2 Wert 0 ... 50 s 0 s
▲ ▼
OU1 PARA HNO, HNC, FNO, FNC HNO
▲ ▼
OU2 PARA HNO, HNC, FNO, FNC HNO
▲ ▼
UNIT Einheit °C, °F Auftragsbezogen
▲ ▼
SETR 4 mA / 0 V Wert MBA - 25 % d. Spanne MBA
▲ ▼
20 mA / 10 V Wert MBE + 25 % d. Spanne MBE
OFS Yes / No Offset-Einstellung 3 % d. Spanne 0 %
▲ ▼
ACT, HIGH, LOW, OFF, SP1/FH1, RP1/FL1,
SP2/FH2, RP2/FL2
ACT DISM PARA
▲ ▼
DISR Yes / No Anzeige um 180° drehen
▲ ▼
RHL Yes / No Rücksetzen HIGH, LOW
▲ ▼
PAS Wert Passwort ohne
▲ ▼
TAG Wert Messstellennummer ohne
▲ ▼
Legende:
MBA = Messbereichsanfang
MBE = Messbereichsende
