Page 34

Zylindrisches Gewinde

Kegeliges Gewinde

WIKA Betriebsanleitung Temperaturschalter Typ TSD-30

11613025.02 12/2011 GB/D/F/E

3. Technische Daten

Analogsignal

Bürde

■

Strom:

≤ 500 Ω

■

Spannung: > 10 kΩ

Schaltausgang

Schaltpunkt 1 und 2 sind individuell einstellbar
Funktion

■

Schließer/Öffner:

frei einstellbar

■

Fenster und Hysterese: frei einstellbar

Schaltspannung: Hilfsenergie – 1 V

Schaltstrom:

max. 250 mA pro Schaltausgang

Einstellzeit:

≤ 200 ms

Einstellgenauigkeit: ≤ 0,5 % der Spanne

3.4 Spannungsversorgung
Hilfsenergie

DC 15 ... 35 V
Stromverbrauch

max. 100 mA
Gesamtstromaufnahme

max. 600 mA (inkl. Schaltstrom)

3.5 Messelement

Pt1000, 2-Leiter, DIN EN 60751 / Klasse A

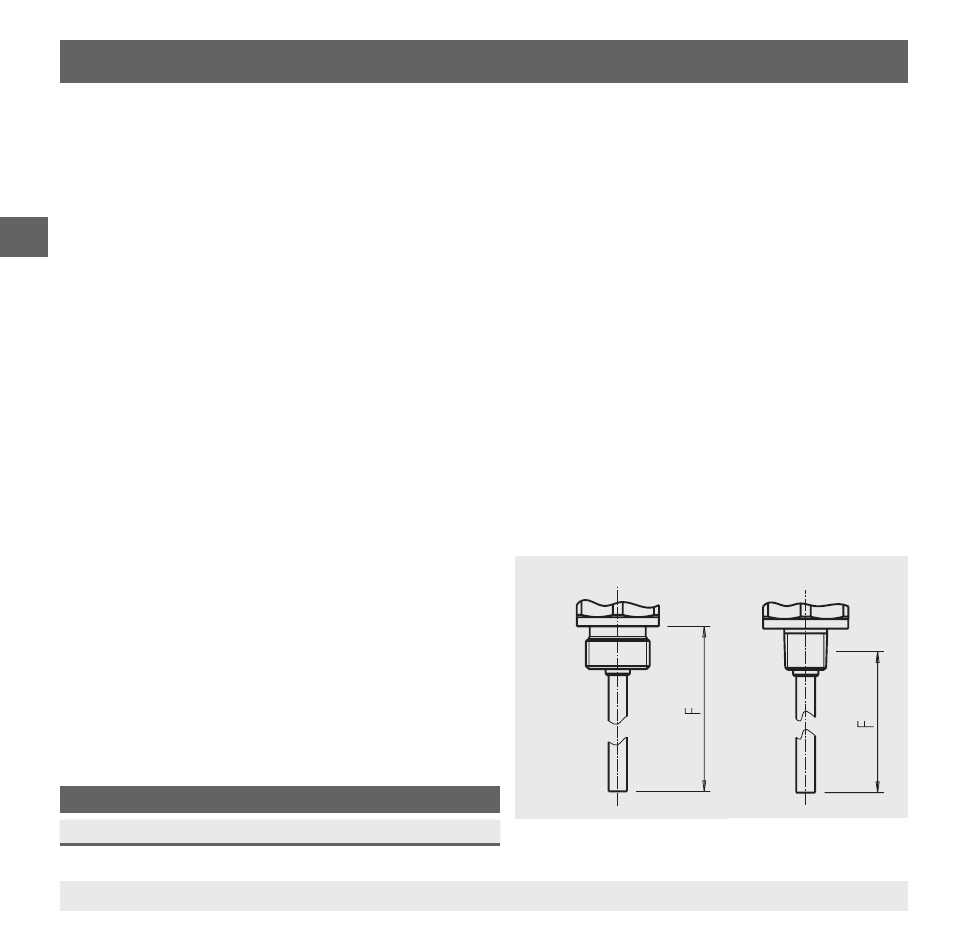

Einbaulänge (F)

F in mm

100

150

250

350

Abb. Einbaulänge (F)
