45 WIKA Betriebsanleitung Temperaturschalter Typ TSD-30
D
11613025.02 12/2011 GB/D/F/E
Verzögerungszeiten (0 … 50 s)
Hierdurch lassen sich unerwünschte Temperaturspitzen von kurzer
Dauer oder hoher Frequenz ausfiltern (Dämpfung).
Die Temperatur muss mindestens eine voreingestellte Zeit anstehen,
damit der Ausgang schaltet. Der Ausgang ändert seinen Zustand nicht
sofort bei Erreichen des Schaltereignisses (SP), sondern erst nach
Ablauf der eingestellten Verzögerungszeit (DS).
Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht
mehr, ändert sich der Schaltausgang nicht.
Der Ausgang schaltet erst wieder zurück, wenn die Temperatur
auf den Rückschaltpunkt (RP) abgefallen ist und mindestens
die eingestellte Verzögerungszeit (DR) auf bzw. unter dem
Rückschaltpunkt (RP) bleibt.
Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht
mehr, ändert sich der Schaltausgang nicht.

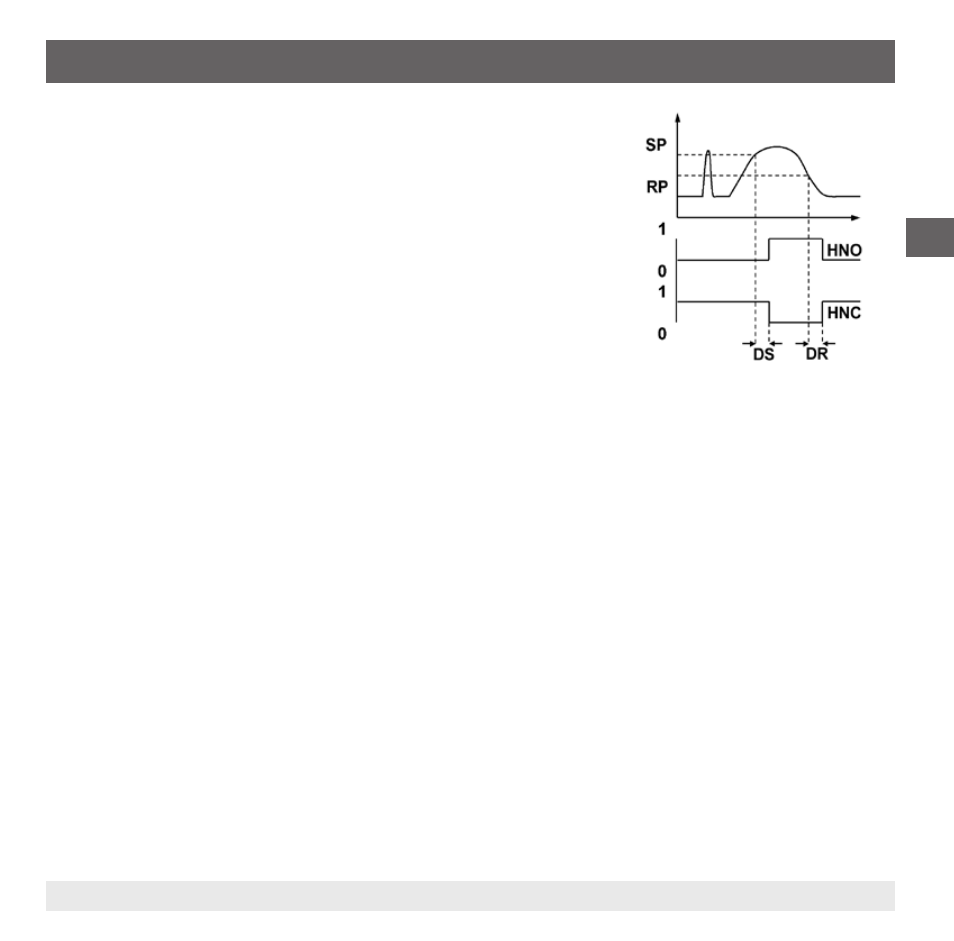

Abb.: Verzögerungszeiten
6. Inbetriebnahme, Betrieb
