7. Mise en service
7. Mise en service
7.1 Montage des raccords process
Selon les symboles indiqués j et i j pression élevée
i pression basse
Lors de la mise en service il faut absolument éviter les coups de bélier. Ouvrir
lentement les robinets d'isolement.
7.2 Branchement électrique
(concerne les types 702.02/03.100 et 851.02.100)
T Le branchement électrique ne peut être effectué que par du personnel
qualifié
T La position des branchements et les fonctions de commutation sont
indiquées sur la plaquette signalétique de l'appareil, les bornes de
branchement (1 ... 6) ainsi que la borne de terre sont marquées en
conséquence
T Les conducteurs secteurs prévus doivent être adaptés à la puissance
consommée la plus élevée du courant de l'appareil et correspondre à
IEC 227 ou IEC 245
T Les appareils doivent être intégrés dans la compensation de potentiel du site.

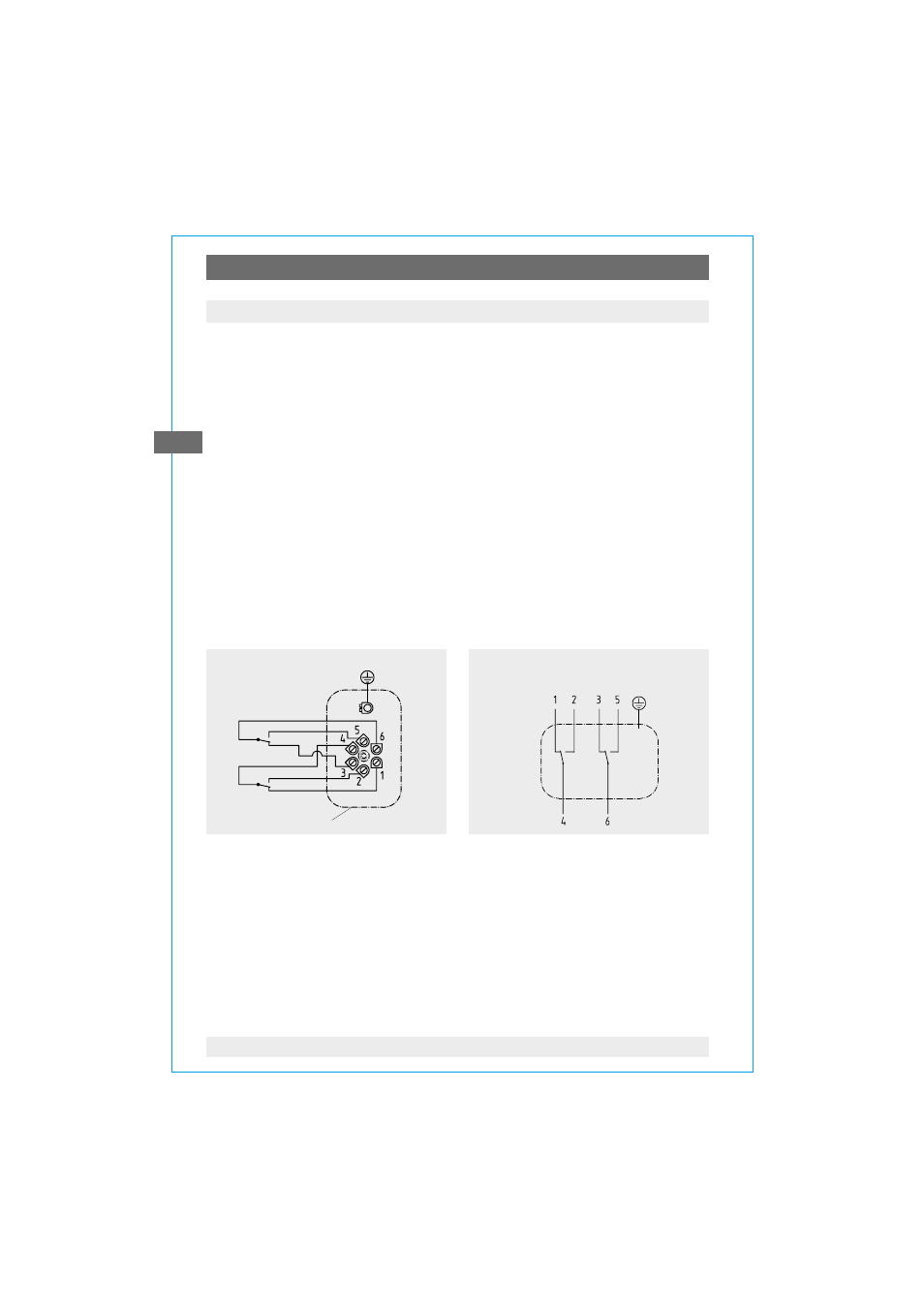

850.33
2ème contact
Branchement par boîte de jonction ou fiche
coudée selon DIN 43 651
2162679.01
Boîte de jonction
850.33 2ème contact
850.3 1er contact
2162679.0X
850.3
1er contact
Position des branchements
Branchement par presse-étoupe
et câble
Réglage des points de commutation
Les réglages des points de commutation s'effectuent par des vis de réglage
depuis la face avant. L'échelle d'assistance de 270 p° indique la valeur de
consigne réglée actuellement.
Afin de déplacer le contact, il faut tout d'abord ouvrir le voyant en le soulevant
par les rainures se trouvant sur sa périphérie. La valeur de point de seuil requise
est obtenue en tournant la vis de réglage.
Ensuite remonter le voyant en le clipsant sur le boîtier.
