28 Mode d’emploi WIKA DELTA-plus, DELTA-comb et DELTA-switch selon ATEX
11242370 06/2007 GB/D/F
F
1. Conseils de sécurité
Les prescriptions de sécurité nationales en vigueur (par exemple
VDE 0100 / EN 60 079-14 / EN 837-2) doivent absolument être
respectées lors du montage, de la mise en service et de
l'utilisation des instruments ici présentés.
T Toutes les interventions doivent être effectuées hors tension
(concerne les types 702.02/03.100 et 851.02.100)
T Le non-respect des instructions correspondantes est
susceptible d'entraîner des risques de blessure et/ou des
dégâts matériels
T Seul le personnel habilité et qualifié est autorisé à manipuler
les instruments
T La température de surface maxi réelle ne dépend pas de
l'appareil proprement dit, mais principalement de la
température du fluide correspondant! Valeurs limites autorisées
pour la température de fluide: voir tableau page 30.
1. Conseils de sécurité / 2. Description et principe de ...
!
Avertissement
2. Description et principe de fonctionnement
Les chambres de mesure j- et i-sont séparées par une membrane élastique.
La différence de pression provoque un déplacement axial de la membrane
(chemin de mesure) contre le ressort de l'étendue de mesure. Le déplacement
proportionnel à la différence de pression est transmis avec un frottement
minimal par une biellette étanche en fonction du type d'appareil :
T su à un mouvement
T st à un mouvement
et en plus au poussoir du
microcontact
T
sv
au poussoir du
microcontact
Pour plus d'informations sur la
construction de l'appareil
T su voir fiche technique
PM 07.15
T
st
voir fiche technique
PM 07.16 ou PM 07.19
T
sv
voir fiche technique
PM 07.17
2122740.01

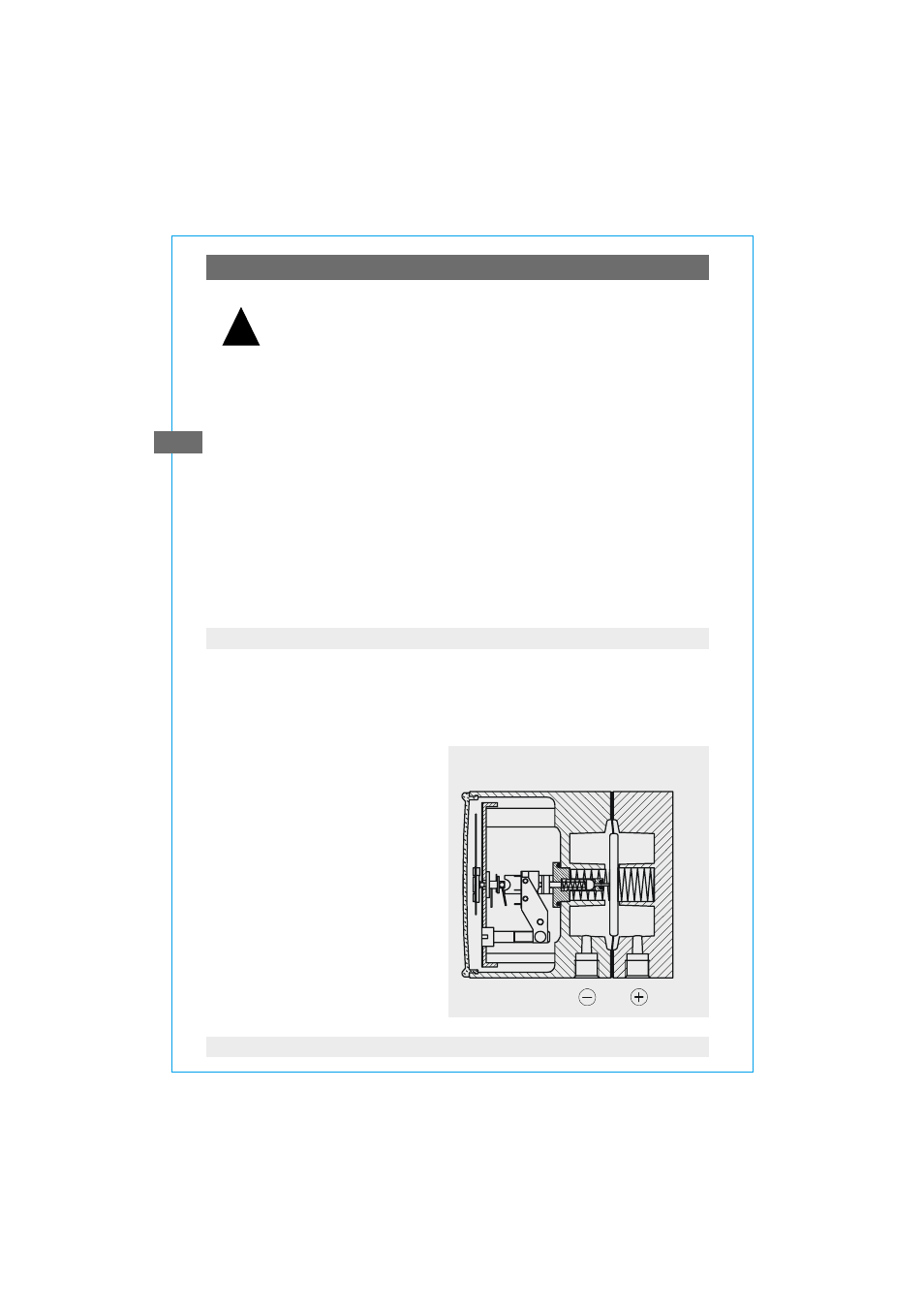

Exemple de présentation d'un st
