WIKA Betriebsanleitung DELTA-plus, DELTA-comb und DELTA-switch nach ATEX
11242370 06/2007 GB/D/F
D
1. Sicherheitshinweise
Beachten Sie unbedingt bei Montage, Inbetriebnahme
und Betrieb dieser Geräte die entsprechenden nationalen
Sicherheitsvorschriften (z.B. VDE 0100 / EN 60 079-14 / EN 837-2).
T
Alle Arbeiten dürfen nur im spannungslosen Zustand erfolgen
(betrifft Typen 702.02/03.100 und 851.02.100)
T
Bei Nichtbeachten der entsprechenden Vorschriften können
schwere Körperverletzungen und / oder Sachschäden auftreten
T
Nur entsprechend qualifiziertes Personal darf an diesen Geräten
arbeiten
T
Die tatsächliche maximale Oberflächentemperatur ist nicht von
diesen Geräten selbst abhängig, sondern hauptsächlich von der
jeweiligen Messstofftemperatur! Zulässige Grenzwerte für die
Messstofftemperatur siehe Tabelle Seite 18.
1. Sicherheitshinweise / 2. Beschreibung und Funktionsprinzip
2. Beschreibung und Funktionsprinzip
Die j- und i-Messstoffkammern sind durch eine elastische Membrane
getrennt. Der Differenzdruck bewirkt eine axiale Auslenkung (Messweg) der
Membrane gegen die Messbereichsfeder. Der dem Differenzdruck proportionale
Messweg wird über eine Schubstange druckdicht und reibungsarm übertragen;
bei:
T
su
auf ein
Zeigerwerk
T
st
auf ein
Zeigerwerk
und zusätzlich an die Stößel der
Mikroschalter
T
sv
an die Stößel der
Mikroschalter
Weitere Informationen zum Geräte-
aufbau
T
su
siehe Datenblatt
PM 07.15
T
st
siehe Datenblatt
PM 07.16 bzw. PM 07.19
T
sv
siehe Datenblatt
PM 07.17
!
Vorsicht
2122740.01

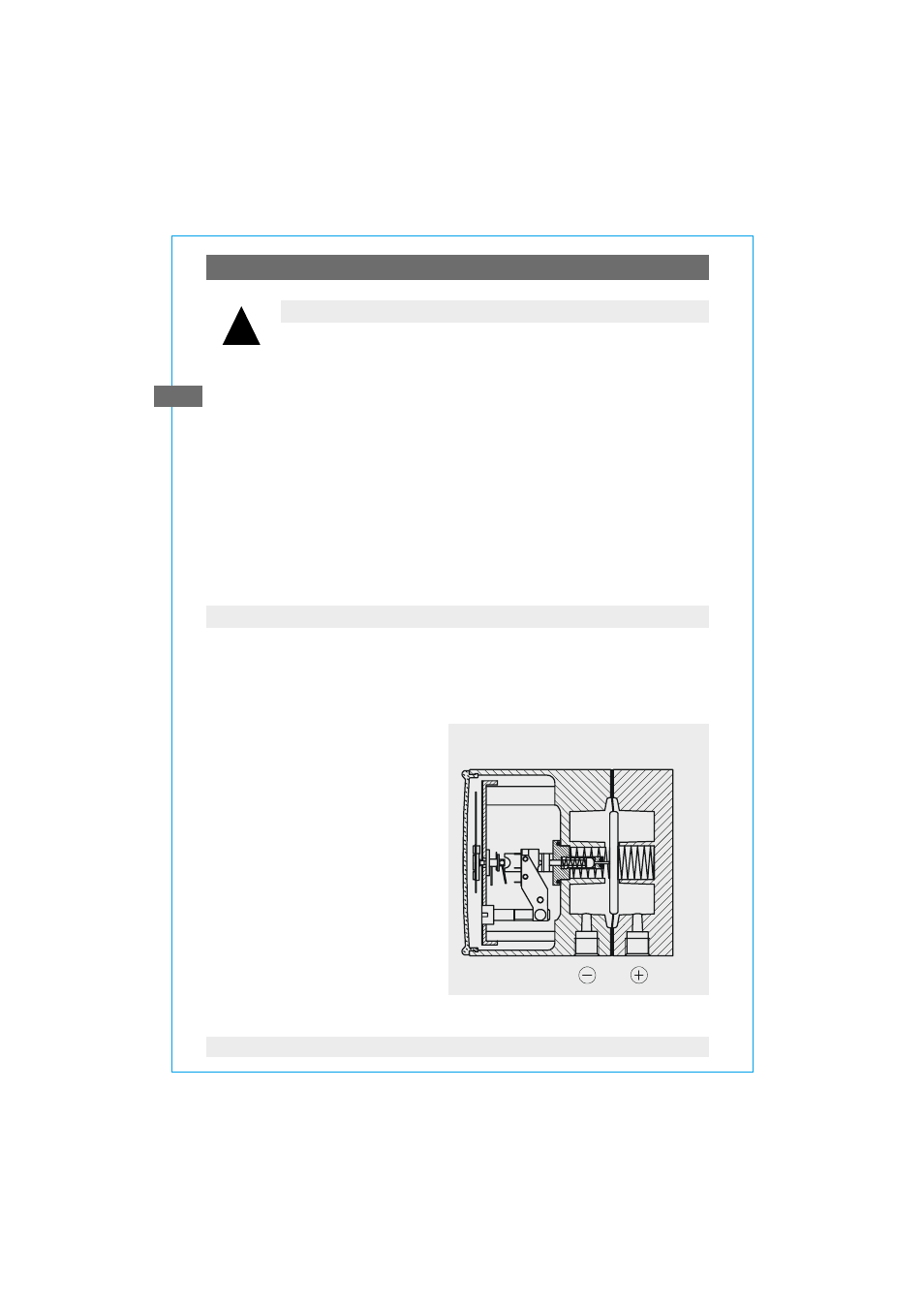

Darstellung am Beispiel st
