WIKA Betriebsanleitung DELTA-plus, DELTA-comb und DELTA-switch nach ATEX
11242370 06/2007 GB/D/F
D
Absperrventil
i
-Seite
Druckausgleichs-
ventil
Absperrventil
j
-Seite
Entlüftungs-
ventil
8. Optionen und Zubehör

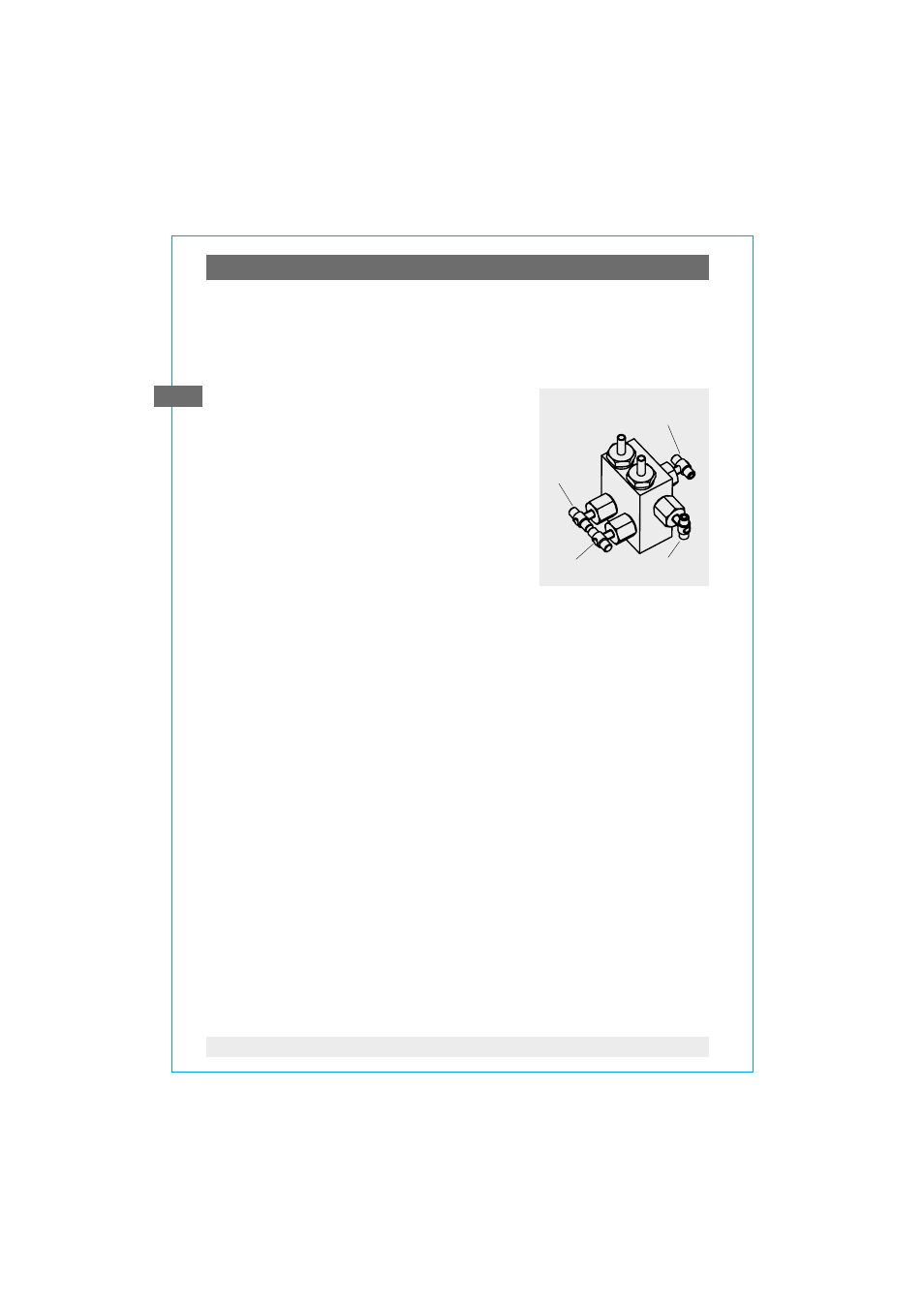

8.2 Vierfach-Ventilblock
T
Absperrung der j - und i - Prozessleitung zur
Demontage oder Prüfung
des Messgerätes ohne Störung des laufenden Betriebsprozesses.
Schutz des Gerätes gegen unzulässige Über-
druckbelastung, wie z.B. bei Druckprüfungen
und undefinierten Betriebsverhätnissen
(auch zeitweiliger Stilllegung).
T
Druckausgleich zur
Nullpunktkontrolle bei
laufenden Prozess sowie Vermeidung einseitiger
Überdruckbelastung während der Anfahr- bzw.
Betriebsphase (bei geöffnetem Druckausgleichs-
ventil).
T
Entlüftung der Messleitungen bei flüssigen
Messstoffen und
Spülung der Messleitungen
um Verunreinigungen zu entfernen.
8.2.1 Angaben zum Handling
T
Arbeitsgangfolge zum
Messanfang
1. Druckausgleichsventil (mittlere Ventilspindel) öffnen
2. Absperrventil der Minus-Messstoffkammer (i, rechtes Ventil) und der
Plus-Messstoffkammer (j, linkes Ventil) öffnen
3. Druckausgleichsventil schließen
T
Arbeitsgangfolge zum
Spülen/Entlüften der Messleitungen
1. Anfang: Absperrventil der i - und j - Messstoffkammer öffnen
Druckausgleichsventil und Entlüftungsventil öffnen
2. Ende:
Druckausgleichsventil und Entlüftungsventil schließen
T
Arbeitsgangfolge zu
Messende (auch zeitweise Stilllegung)
1. Druckausgleichsventil öffnen
2. Absperrventil der i - und j - Messstoffkammer schließen
T
Arbeitsgangfolge zur
Demontage des Messgerätes bei laufenden Prozess
1. Druckausgleichsventil öffnen
2. Absperrventil der i - und j - Messstoffkammer schließen
3.
Entlüftungsventil öffnen
