31 Mode d’emploi WIKA DELTA-plus, DELTA-comb et DELTA-switch selon ATEX
11242370 06/2007 GB/D/F
F
2123541.01

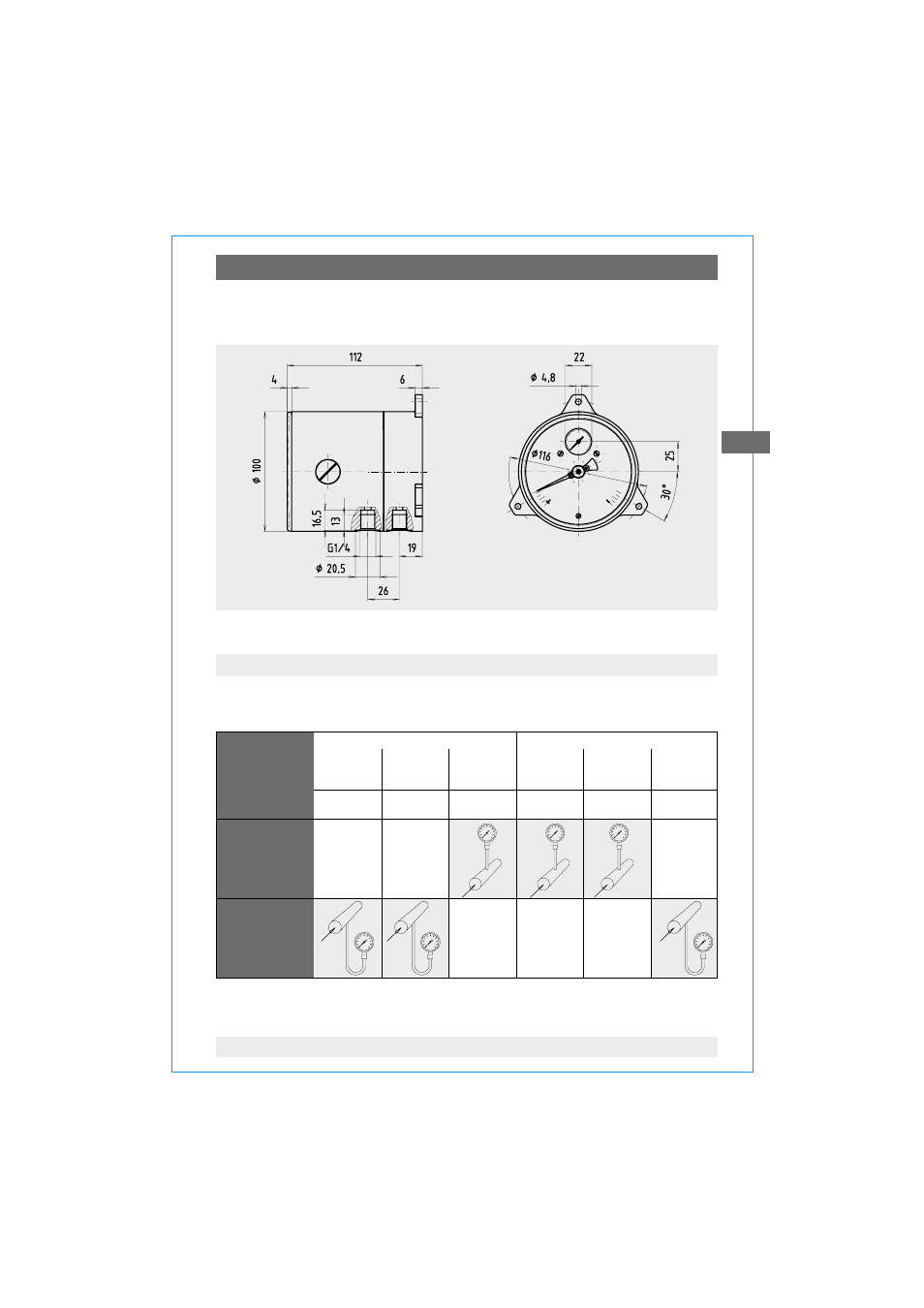

5. Instructions de montage / 6. Dispositions de montage
Montage sur paroi
Fixation à l'aide de trois oeillets intégrés
Remplissage
de la conduite
de mesure
Exemples
Manomètre
au-dessus
du point
de mesure
Manomètre
en-dessous
du point
de mesure
fluides liquides fluides gazeux
liquides en partie complètement gazeux en partie complètement
dégazés évaporés condensés condensés
(humides)
condensat liquides en "gaz liquides" air sec air humide vapeur
ébullition gaz de fumées d'eau
6. Dispositions de montage
Dispositions de montage éprouvées pour différents fluides. Les dispositions
particulièrement recommandables sont décrites ci-après.
