19 WIKA Betriebsanleitung DELTA-plus, DELTA-comb und DELTA-switch nach ATEX
11242370 06/2007 GB/D/F
D
2123541.01

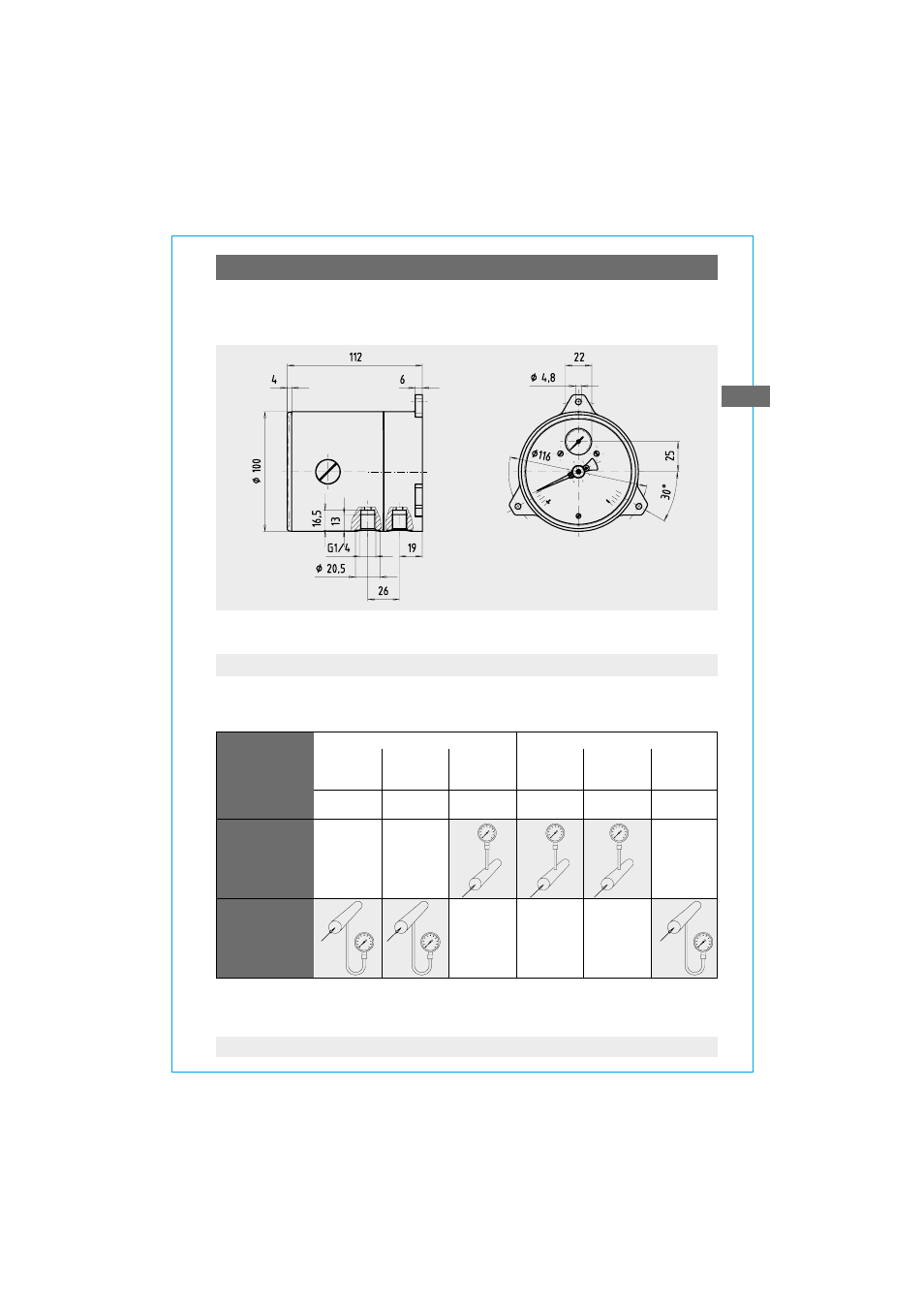

5. Montagehinweise / 6. Messanordnungen
Wandmontage
Befestigung über drei angegossene Befestigungslaschen
Füllung der
Messleitung
Beispiele
Druckmess-
gerät
oberhalb
des Entnahme-
stutzens
Druckmess-
gerät
unterhalb
des Entnahme-
stutzens
flüssige Messstoffe gasförmige Messstoffe
flüssig zum Teil vollständig gasförmig zum Teil vollständig
ausgasend verdampft kondensiert kondensiert
(feucht)
Kondensat siedende "Flüssiggase" trockene Luft feuchte Luft Wasser-
Flüssigkeiten Rauchgase dampf
6. Messanordnungen
Bewährte Messanordnungen für verschiedene Messstoffarten. Die zur Anwen-
dung besonders empfohlenen Anordnungen sind nachfolgend dargestellt.
