Conexión eléctrica
Conector circular
M12x1
Salida de cable con una longitud de 1,6 m
Sistema 2 hilos U+ = 1 U- = 3 U+ = marrón U- = verde
Sistema 3 hilos U+ = 1 U- = 3 S+ = 4 U+ = marrón U- = verde S+ = blanco
Cable apantallado - gris
Para sección de conductores - 0,5 mm 2 (AWG 20)
Diámetro exterior del conductor - 6,8 mm
Modo de protección según
IEC 60 529
IP 67 IP 68
Las clases de protección indicadas se aplican sólo cuando el transmisor de presión
esté conectado a unas hembrillas procurando el modo de protección correspondiente.

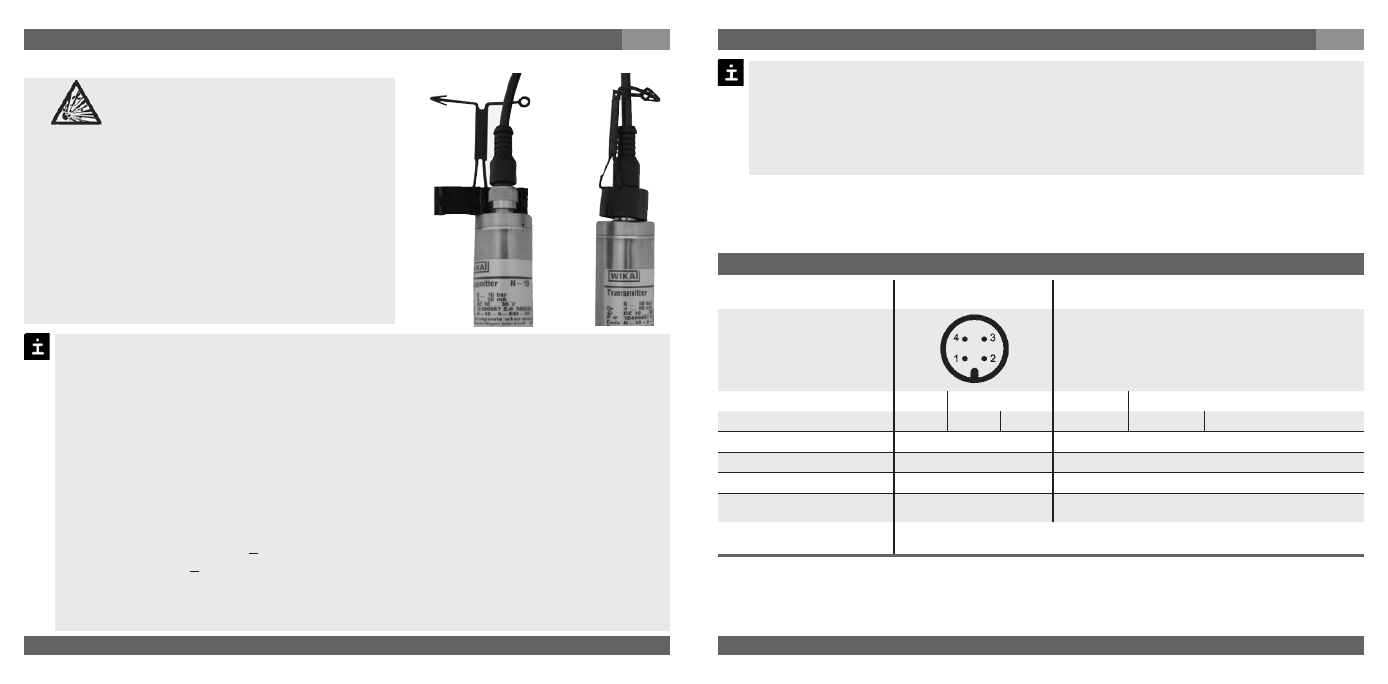

Para aparatos con conector circular M1x1 e instalación/utilización en Zona :
Retener el conector circular M12x1
mediante un bloqueo adicional para
que no se abra accidentalmente.
Utilice el clip adjunto (nº de artículo
de WIKA: 2073164). Coloque las
dos partes del manguito sobre el
anillo roscado del conector circular
y apriételas para bloquearlas. Fije
la banderita en el cable colocando
la „flecha“ alrededor del cable e
introduciéndola en el ojal.
Ponga a tierra la caja vía el racor de proceso para evitar campos electromagnéticos y
cargas electroestáticas.
Utilice el transmisor de presión con un cable blindado y ponga a tierra el blindaje,
como mínimo en un lado del cable, cuando los cables tengan una longitud superior a
30 m (conductor doble) o 3 m (conductor triple) o salgan al exterior del edificio.
Modo de protección IP según IEC 60 529 (las clases de protección indicadas se
aplican sólo cuando el transmisor de presión esté conectado a unas hembrillas
procurando el modo de protección correspondiente).
Tenga en cuenta al elegir
la clavija:
Rango de temperatura T > T transmisor de presión + 20 K
Tipo de protección > IP 54 (protección ex)
Sección A > 0,25 mm2
des cable:
Elija el cable de manera que la extremidad del cable podría adicionarse al
menos por 3 veces.




7. Puesta en servicio, funcionamiento E 7. Puesta en servicio, funcionamiento E
Escoje el diámetro de cable de forma que sea apropiado para la boquilla de paso de
la clavija. Asegúrese de que el racor de cable de la clavija ensamblada sea posi-
cionado correctamente y que existan juntas no deterioradas. Aprete el racordaje y
verifique la posición correcta de las juntas para asegurar el modo de protección.
Asegúrese de que en las salidas de cables no entre ninguna humedad a la extre-
midad del cable. 

